Системы многофункциональные измерительные информационные МИИС-1
| Номер в ГРСИ РФ: | 49587-12 |
|---|---|
| Производитель / заявитель: | ЗАО "Фирма "ЭлБиС", г.Снежинск, Челябинская обл. |
Системы многофункциональные измерительные информационные МИИС-1 (далее МИИС-1) предназначены для определения параметров движения локомотивов внутризаводского железнодорожного транспорта: скорости движения локомотива и давления воздуха в тормозной магистрали локомотива.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49587-12 |
| Действует | по 12.04.2027 |
| Наименование | Системы многофункциональные измерительные информационные |
| Модель | МИИС-1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | c08a2ec3-5174-0793-1521-491e1675a45f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.04.2017 |
| Номер сертификата | 46133 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 240 п. 14 от 18.04.2012 |
Производитель / Заявитель
Общество с ограниченной ответственностью «Фирма «Электроника-Бизнес-Сервис» (ООО «Фирма «ЭлБиС»), Челябинская область, г. Снежинск
Россия
Поверка
| Методика поверки / информация о поверке | МП 37-233-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 186 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49587-12: Описание типа
2022-49587-12.pdf
|
Скачать | 401.7 КБ | |
|
49587-12: Методика поверки
2022-mp49587-12.pdf
|
Скачать | 276.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы многофункциональные измерительные информационные МИИС-1 (далее МИИС-1) предназначены для определения параметров движения локомотивов внутризаводского железнодорожного транспорта: скорости движения локомотива и давления воздуха в тормозной магистрали локомотива.
Описание
Принцип работы МИИС-1 при измерении скорости движения основан на преобразовании механического углового перемещения вала датчика частоты обращения, жестко установленного на крышке буксы локомотива, в импульсные сигналы напряжения. Принцип работы МИИС-1 при измерении давления основан на преобразовании давления датчиком давления, установленном на тормозном трубопроводе, в унифицированный токовый выходной сигнал. Далее на основании этих величин производятся вычисления по специальной программе линейной скорости движения локомотива и давления в тормозной магистрали.
Конструктивно МИИС-1 включает в себя бортовой комплект, обеспечивающий измерение и регистрацию параметров движения локомотивов и комплект средств диспетчерского пункта, обеспечивающий представление результатов измерений в графическом виде.
Бортовой комплект МИИС-1 состоит из датчиков частоты обращения ДЧ и давления ДД, блока процессорного БПЦ, блока кроссировочного БК и блока индикации графического БИГ с встроенным программным обеспечением, соединенных кабелями,
Комплект диспетчерского пункта состоит из персонального компьютера ПК, подключенного к сети Internet для дистанционного получения данных, и программного обеспечения графического их отображения.

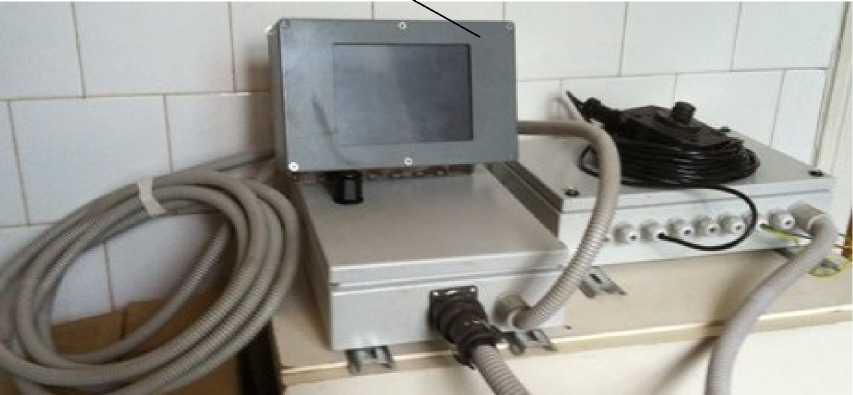

Общий вид систем многофункциональных измерительных информационных МИИС-1 с указанием мест нанесения знака поверки представлен на рисунке 1.
Место нанесения поверительного клейма в виде наклейки
Рисунок 1 - Общий вид систем
Пломбирование систем многофункциональных измерительных информационных МИИС-1 не предусмотрено.
Программное обеспечение
Программное обеспечение (далее-ПО) МИИС-1 предназначено для управления функциональными частями МИИС-1, обработки сигналов датчиков, отображения результата измерения скорости и давления на блоке индикации графическом и мониторе ПК в диспетчерском пункте. Запуск ПО производится автоматически при включении МИИС-1. При несовпадении контрольной суммы установленного ПО с цифровым идентификатором версии ПО исполнение программы прекращается с выдачей соответствующего сообщения на блоке индикации графическом.
Идентификационные данные программного обеспечения приборов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
MiisMeasure.dll |
FrGageMeasure.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.11.11.8 |
не ниже 1.11.10.11 |
|
Цифровой идентификатор ПО |
2D19A2B6E518872356C18916A965EFD |
3913714C4906CD589D8D82036E4E0AB |
|
Алгоритм вычисления цифрового идентификатора |
MD5 |
MD5 |
Уровень защиты ПО МИИС-1 от непреднамеренных и преднамеренных изменений по Р 50.2.077-2014 соответствует уровню «средний». Доступ к настроечным функциям программного обеспечения МИИС-1 защищен системой индивидуальных паролей пользователей. Любые изменения в настроечных данных ПО протоколируются с указанием времени и даты внесения изменений, а также данных лица, внесшего соответствующее изменение.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение параметра (характеристики) |
|
Диапазон измерения скорости локомотива, км/ч |
от 0 до 100 |
|
Пределы допускаемой основной абсолютной погрешности при измерении скорости, км/ч |
+1,0 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении скорости, вызванной изменением температуры окружающего воздуха от (20+5) °С на каждые 10 °С, км/ч |
±0,2 |
|
Диапазон измерения давления воздуха в тормозной магистрали, Мпа/бар/(кгс/см2) |
от 0 до 0,981/ от 0 до 9,81/от 0 до 10 |
|
Пределы допускаемой основной абсолютной погрешности при измерении давления воздуха в тормозной магистрали, Мпа/бар/(кгс/см2) |
+0,015/+0,15/+0,15 |
|
Пределы допускаемой дополнительной абсолютной погрешности при измерении давления воздуха в тормозной магистрали, вызванной изменением температуры окружающего воздуха от (20+5) °С на каждые 10 °С, Мпа/бар/(кгс/см2) |
±0,007/±0,07/±0,07 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение параметра (характеристики) | ||
|
Габаритные размеры составных частей, мм Датчик частоты обращения ДЧ Блок процессорный БПЦ Блок кроссировочный БК Блок индикации графический БИГ Датчик давления ДД Модуль запоминающего устройства МЗУ (USB флэш -накопитель) |
длина |
ширина |
высота |
|
150 360 300 230 157 70 |
96 200 240 160 32 10 |
70 130 90 120 32 20 | |
|
Масса составных частей, кг Датчик частоты обращения ДЧ Блок процессорный БПЦ Блок кроссировочный БК Блок индикации графический БИГ Датчик давления ДД Модуль запоминающего устройства МЗУ (USB флэш -накопитель) |
0,5 4,5 4,2 2,1 2,1 0,05 | ||
|
Срок службы, лет, не менее |
6 | ||
|
Наименование характеристики |
Значение параметра (характеристики) |
|
Условия эксплуатации: -температура окружающего воздуха для составных частей:, °С ДЧ ДД БПЦ, БК, БИГ МЗУ -относительная влажность воздуха при 25 °С, не более, % |
от - 40 до +80 от -10 до +60 от -10 до +35 98 |
Знак утверждения типа
наносится печатным способом на титульный лист руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность блока индикации графического БИГ.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Датчик частоты обращения ДЧ |
Э1999.01.000 |
1 шт. | |
|
Датчик давления ДД (типа МИДА-ДИ-13П 4-20 мА или ДД СДВ-И-4-20 мА |
- |
1 шт. | |
|
Блок процессорный БПЦ |
Э2007.01.000 |
1 шт. | |
|
Блок кроссировочный БК |
Э2007.02.000 |
1 шт. | |
|
Блок индикации графический БИГ |
Э2007.03.000 |
2 шт. | |
|
Комплект монтажных частей |
Э2007.11.000 |
1 шт. | |
|
Программное обеспечение |
MIIS View |
1 шт. | |
|
Персональный компьютер |
- |
1 шт. |
Поставляются по согласованию с заказчиком |
|
Принтер |
- |
1 шт. | |
|
Модуль запоминающего устройства МЗУ |
USB флэш - накопитель |
1 шт. | |
|
Устройство поверочное |
Э1999.20.000 |
1 шт. |
Поставляется по особому требованию заказчика |
|
Руководство по эксплуатации |
Э2007РЭ |
1 экз. |
На партию поставляемых изделий |
Сведения о методах измерений
приведены в эксплуатационном документе Э2007РЭ «Система многофункциональная измерительная информационная МИИС-1. Руководство по эксплуатации», раздел 2.
Нормативные документы
ГОСТ 8.288-78 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений угловой скорости в диапазоне 5-10’8 ^ 2,5-10’4 рад/с
ГОСТ 8.107-81 ГСИ Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне от 1-10’8 до 1-103 Па
