Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ

Номер в ГРСИ РФ: 49603-12
Производитель / заявитель: ОАО "НИИССУ", г. Москва
Скачать
49603-12: Описание типа СИ Скачать 7.7 MБ
49603-12: Методика поверки Скачать 2.6 MБ
Нет данных о поставщике
Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ поверка на: www.ktopoverit.ru
КтоПоверит
Онлайн-сервис метрологических услуг

Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ (далее - анализаторы) предназначены для измерения, проведения анализа параметров каналов передачи данных, формирования тестовых последовательностей, обнаружения неполадок, диагностики современных и перспективных технологий сетей доступа.

Информация по Госреестру

Основные данные
Номер по Госреестру 49603-12
Наименование Анализаторы телекоммуникационных сетей универсальные
Модель Беркут-МТИ
Класс СИ 31.01
Год регистрации 2012
Страна-производитель  Россия
Информация о сертификате
Срок действия сертификата 18.04.2017
Тип сертификата (C - серия/E - партия) C
Дата протокола Приказ 240 п. 37 от 18.04.2012
Производитель / Заявитель

ФГУП "НИИССУ", г. Москва

 Россия

Поверка

Методика поверки / информация о поверке МП 49603-12
Межповерочный интервал / Периодичность поверки 1 год
Актуальность информации 17.11.2024

Поверители

Скачать

49603-12: Описание типа СИ Скачать 7.7 MБ
49603-12: Методика поверки Скачать 2.6 MБ

Описание типа

Назначение

Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ (далее - анализаторы) предназначены для измерения, проведения анализа параметров каналов передачи данных, формирования тестовых последовательностей, обнаружения неполадок, диагностики современных и перспективных технологий сетей доступа.

Описание

Конструктивно анализатор выполнен в виде переносного шасси (платформы) со сменными модулями, на лицевой панели которого расположены органы управления и жидкокристаллический цветной дисплей.

Принцип действия анализаторов основан на цифровой обработке сигналов и представлении результатов обработки на жидкокристаллическом цветном дисплее.

Управление операциями меню, а также задание рабочих параметров анализаторов производится с помощью клавиатуры передней панели или сенсорного экрана; результаты измерений выводятся на экран дисплея в графической и цифровой формах. Для работы в составе автоматизированных систем анализаторы обеспечивают подключение по интерфейсам: USB, LAN 10/100/1000 Base-T.

Внешний вид анализатора и место наклеек приведены на рисунке 1.

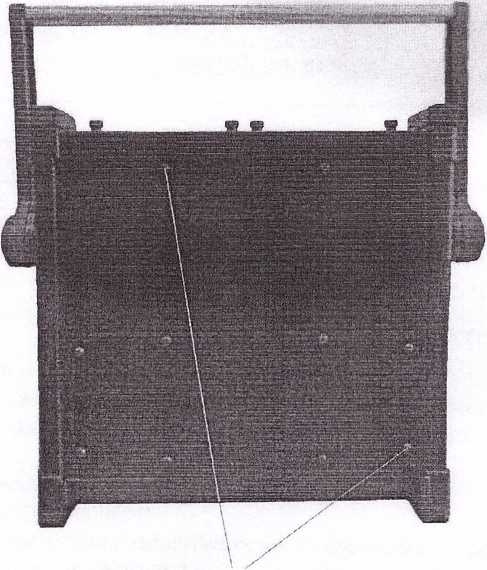

Места пломбировки от несанкционированного доступа приведено на рисунке 2.

* - место наклеек Рисунок 1

л

- места пломбирования от несанкционированного доступа

Рисунок 2

Программное обеспечение

Программное обеспечение (ПО) анализаторов представляет собой специализированное ЛО для визуального отображения результатов измерений на жидкокристаллическом цветном дисплее. Не требуется специальных средств защиты ПО СИ и измеренных данных от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Петрологические и технические характеристики

Технические характеристики

Таблица 2

Наименование параметра или характеристики

Значение

~ актовая частота, Гц

2,048 106

Пределы допускаемой относительной погрешности установки тактовой частоты

± 3,0-10’6

“траметры импульсов сигнала на выходе: ..-дли туда. В . -цельность, нс

3,0

244

оеделы допускаемой относительной погрешности установки амплитуды им-~ ,ьсов, %

± 10

-езелы допускаемой относительной погрешности установки длительности

■г- ульсов. %

± 10

_ .-.пазон размаха вводимого джиттера с частотой модуляции от 20 Гц до 100 . ТИ

от 0.1 до 10

■ у А апазон измерений размаха джиттера, ТИ

от 0.035 до 10,4

4 ’ -еделы допускаемой абсолютной погрешности измерений размаха джиттера, Йй

± (0,05-А + 0,035), где А - измеренный джиггер

Наименование параметра или характеристики

Значение

Чувствительность приемника, дБмВт, не более

минус 32

Габаритные размеры (длина * ширина х высота), мм, не более

340 х 305 х 56

Масса, кг, не более

4.0

Напряжение питания:

• от сети переменного тока частотой (50 ± 0,5) Гц, В

- от встроенного аккумулятора, В

от 198 до 242

12

Потребляемая мощность, ВА, не более

90

Рабочие условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность при температуре окружающего воздуха 25 °C, %

- атмосферное давление, кПа

от 15 до 25

от 40 до 90

от 70 до 106,7

Знак утверждения тина

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора методом наклейки.

Комплектность

Комплект поставки включает:

- анализатор телекоммуникационных сетей универсальный Беркут-МТИ - 1 шт.;

- блок питания (адаптер сетевой 220/19) - 1 шт.;

- кабель сетевой 3-полюсный - 1 шт.;

- кабель USB тип А-В, 1,5 м - 1 шт.;

- сумка - 1 шт.;

- руководство по эксплуатации ФИЯГ.468169.001 РЭ - 1 шт.;

- паспорт ФИЯГ.468169.001 ПС.

Поверка

осуществляется по документу МП 49603-12 «Инструкция. Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 21.10.2011 г.

Основные средства поверки:

- частотомер электронно-счетный 43-66 (per. № 9273-85): диапазон измеряемых частот от 10 Гц до 37,5 ГГц; пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 5 ■ 10’7 за год;

- осциллограф Cl-127 (per. № 46102-10): диапазон частот входных сигналов от 0 до ?' МГц. пределы допускаемой относительной погрешности измерений амплитуды и длительности сигнала ± (3.. .4) %;

- измеритель модуляции вычислительный СКЗ-45 (per. № 9331-94): диапазон рабочих частот от 0,1 до 1000 МГц, диапазон модулирующих частот от 0,02 до 200 кГц, диапазон измерений пиковых значений девиации частоты от 102 до 106 Гц;

- аттенюатор ступенчатый измерительный R&S RSG (per. № 46235-10): диапазон ра-члх частот от 0 до 5,2 ГГц, диапазон воспроизведения ослабления от 0 до 139 дБ, пределы ■ скаемой абсолютной погрешности воспроизведения ослабления ± (0,2 + 0.0ГА) дБ, где А - воспроизводимое ослабление, дБ.

Сведения о методах измерений

Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Руково-по эксплуатации. ФИЯГ.468169.001 РЭ.

Нормативные документы

Анализаторы телекоммуникационных сетей универсальные Беркут-МТИ. Руководство по эксплуатации. ФИЯГ.468169.001 РЭ.

Рекомендации к применению

Деятельность в области обороны и безопасности государства (в том числе выполнение работ по тестированию и оценке соответствия современных и перспективных технологий сетей доступа установленным законодательством Российской Федерации обязательным требованиям).
