Датчики силоизмерительные тензорезисторные с двумя мостами S363R
| Номер в ГРСИ РФ: | 49648-12 |
|---|---|
| Категория: | Датчики силоизмерительные |
| Производитель / заявитель: | Фирма "ANYLOAD TRANSDUCER CO.LTD.", Канада |
Датчики силоизмерительные тензорезисторные S363R предназначены для измерения статических и медленно меняющихся сил.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49648-12 |
| Действует | по 20.04.2017 |
| Наименование | Датчики силоизмерительные тензорезисторные с двумя мостами |
| Модель | S363R |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1994051b-e91a-ef34-8668-02071388b6fd |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.02 |
| Год регистрации | 2012 |
| Страна-производитель | Канада |
| Информация о сертификате | |
| Срок действия сертификата | 20.04.2017 |
| Номер сертификата | 46198 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 261 п. 18 от 20.04.2012 |
Производитель / Заявитель
Фирма "Anyload Transducer Co. Ltd.", КАНАДА
Канада
Поверка
| Методика поверки / информация о поверке | МИ 2272-93 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1534
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1532 (100%) |
| Неуспешных поверок (СИ непригодно) | 2 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
49648-12: Описание типа
2012-49648-12.pdf
|
Скачать | 112.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики силоизмерительные тензорезисторные S363R предназначены для измерения статических и медленно меняющихся сил.
Описание
Принцип действия датчиков силоизмерительных тензорезисторных S363R основан на преобразовании упругой деформации элемента, возникающей под действием приложенной нагрузки в аналоговый электрический сигнал. Сигнал пропорционален измеряемому усилию.
Конструктивно датчики силоизмерительные тензорезисторные S363R выполнены в корпусе цилиндрической формы. Чувствительным элементом является упругий измерительный элемент, расположенный в корпусе и составляющий с ним единую деталь. На поверхность упругого измерительного элемента наклеены тензорезисторы, соединенные в мостовую электрическую цепь. Электрическая схема содержит элементы компенсации температурных воздействий на выходной сигнал. Датчики силоизмерительные тензорезисторные S363R выпускаются как с одной, так и с двумя мостовыми схемами. Две мостовые схемы предназначены для обеспечения надежности работы датчиков, в случае неполадок одной, вторая является дублирующей.
Датчики силоизмерительные тензорезисторные S363R являются универсальными, поэтому в их конструкции предусмотрены внутренние резьбовые соединения для установки шарнирных проушин. Для усиления и обработки электрического сигнала применяются соответствующие измерительные усилители. Электрическое подсоединение к измерительным усилителям осуществляется через унифицированные электрические разъемы.
Конструкция корпуса датчиков силоизмерительных тензорезисторных S363R обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.
Модели датчиков силоизмерительных тензорезисторных S363R отличаются габаритными размерами и массой. Обозначение модификаций: S363R-T-0.2, где
S363R-T - обозначение типа по каталогу производителя, 0.2 - номинальная нагрузка датчика. Общий вид датчика представлен на рисунке 1.

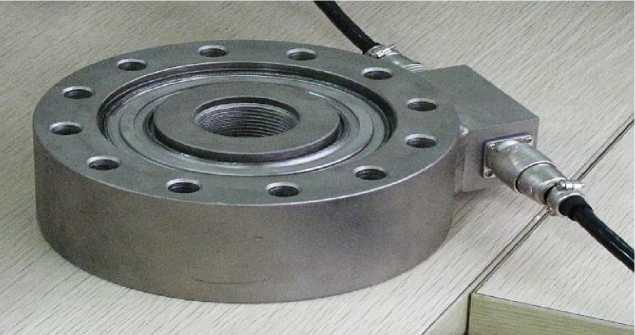

Рисунок 1. Общий вид датчика силоизмерительного тензорезисторного S363R
Технические характеристики
|
Техническая характеристика |
Значение ха |
ракте |
ристики / Модель | |||||||||||
|
S363 R-T-0.2 |
S363 R-T-0.5 |
S363 R-T- 1 |
S363 R-T-2 |
S363 R-T-3 |
S363 R-T-5 |
S363 R-T-10 |
S363 R-T-20 |
S363 R-T-50 |
S363 R-T- 100 |
S363 R-T- 150 |
S363 R-T-200 |
S363 R-T-300 |
S363 R-T-500 | |
|
Номинальная нагрузка Рном, кН |
1,96 |
4,9 |
9,8 |
19,6 |
29,4 |
49 |
98 |
196 |
490 |
980 |
1470 |
1960 |
2940 |
4900 |
|
Категория точности |
0,05 |
0,3 | ||||||||||||
|
Рабочий коэффициент передачи (РКП) при номинальной нагрузке, мВ/В (В) |
2 ±1% ((6 ±4) ±1%) | |||||||||||||
|
Систематическая составляющая погрешности, % |
0,05 |
0,3 | ||||||||||||
|
СКО случайной составляющей погрешности, % |
0,025 |
0,15 | ||||||||||||
|
Нелинейность, % |
0,05 |
0,3 | ||||||||||||
|
Гистерезис, % |
0,05 |
0,3 | ||||||||||||
|
Повторяемость, % |
0,03 |
0,2 | ||||||||||||
|
Входное сопро тивление, Ом |
770 ±30 | |||||||||||||
|
Выходное сопро тивление, Ом |
700 ±5 | |||||||||||||
|
Напряжение питания, В |
От 3 до 10 | |||||||||||||
|
Предельная допустимая нагрузка, % от Р А ном |
150 | |||||||||||||
|
Габаритные раз меры, мм, не более |
0572 x 300 | |||||||||||||
|
Масса, кг, не более |
180 | |||||||||||||
|
Диапазон рабочих температур, °С |
От минус 30 до плюс 40 | |||||||||||||
Знак утверждения типа
наносится на боковую поверхность корпуса датчика силоизмерительного тензорезистор-ного S363R в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
1. Датчик силоизмерительный тензорезисторный S363R 1шт.
2. Руководство по эксплуатации (РЭ)..............................1шт.
3. Шарнирные проушины.............................................по отдельному заказу
4. Измерительный усилитель..........................................по отдельному заказу.
Поверка
осуществляется по документу МИ 2272-93 «Рекомендация. Государственная сис-тема обеспечения единства измерений ГСИ. Датчики силоизмерительные тензорезис-торные. Методика поверки».
Основное поверочное оборудование - машины силовоспроизводящие 1-го разряда, в соответствии с ГОСТ Р 8.663-09.
Сведения о методах измерений
приведены в документе «Датчики силоизмерительные тензорезисторные S363R.
Руководство по эксплуатации»
Нормативные документы
1. ГОСТ 28836-90 «Датчики силоизмерительные тензорезисторные. Общие технические требования и методы испытаний».
2. Техническая документация фирмы “ANYLOAD TRANSDUCER CO. LTD.” , Канада.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
