Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD
| Номер в ГРСИ РФ: | 49650-12 |
|---|---|
| Категория: | Автоколлиматоры |
| Производитель / заявитель: | Фирма "MOLLER-WEDEL OPTICAL GmbH", Германия |
Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD (далее ╞автоколлиматор) предназначен для визуальных измерений углов наклона, взаимного расположения плоских отражающих поверхностей в двух плоскостях.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49650-12 | ||||||
| Наименование | Автоколлиматор двухкоординатный | ||||||
| Модель | AKW 500T/65/14,7 MD | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 13146131-aef9-8f3c-090f-4f64fa1c36f2 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46200 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 261 п. 20 от 20.04.2012 |
Производитель / Заявитель
Компания "MOLLER-WEDEL OPTICAL GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 2511/0010-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 8 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49650-12: Описание типа
2012-49650-12.pdf
|
Скачать | 93.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD (далее -
автоколлиматор) предназначен для визуальных измерений углов наклона, взаимного расположения плоских отражающих поверхностей в двух плоскостях.
Описание
Принцип действия автоколлиматора основан на измерении смещения изображения автоколлимационной марки, отраженного от плоской отражающей поверхности, относительно первоначального положения. Значение угла наклона отражающей поверхности по отношению к визирной оси автоколлиматора вычисляется как отношение величины смещения изображения автоколлимационной марки к удвоенному значению фокусного расстояния объектива.
Автоколлиматор состоит из:
- трубы с объективом;
- осветителя;
- окуляра с двойным микрометром;
- основания.
В качестве отсчетных устройств в автоколлиматоре используются 2 индикатора Mitutoyo Absolute.
В основании имеются механизмы регулирования для установки автоколлиматора перпендикулярно отражающей поверхности.

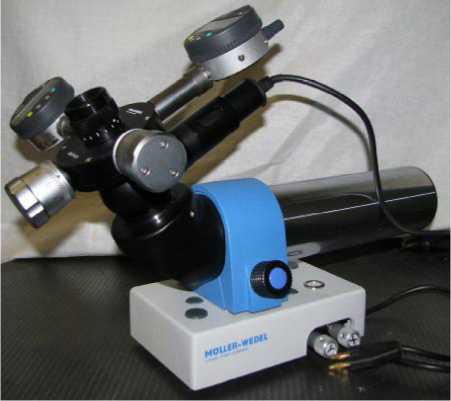

Рисунок 1 - Внешний вид автоколлиматора
Технические характеристики
|
Диапазон измерений, угловые минуты |
от 0 до 12. |
|
Пределы допускаемой абсолютной погрешности измерений, угловые секунды ±1,5. | |
|
Цена деления шкалы микрометра, мкм |
5. |
|
Дискретность отсчета индикатора, мм |
0,001. |
|
Пределы допускаемой погрешности индикатора на любом участке 4 мм диапазона измерений, мм |
±0,003 |
|
Масса, кг, не более |
6,5. |
|
Габаритные размеры (с индикаторами), мм |
380х287х247. |
|
Средний срок службы автоколлиматора, лет |
8. |
|
Средний срок службы индикаторов, лет |
5. |
|
Средняя наработка на отказ, ч |
11500. |
|
Условия эксплуатации: 1. Диапазон температуры окружающей среды, °С |
20±3; |
|
2. Относительная влажность воздуха, %, не более |
75. |
Знак утверждения типа
Знак утверждения наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на основание автоколлиматора.
Комплектность
|
Наименование |
Количество | |
|
1 |
Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD, зав. № 215 211-625 |
1 шт. |
|
2 |
Лампа наливания 6 В/5 Вт с источником питания (REF-568 101) |
1 комплект |
|
3 |
Индикатор Mitutoyo Absolute модели ID-C112 B исполнения 543-250В |
2 шт. |
|
4 |
Лазерная насадка D65 c источником питания |
1 комплект |
|
5 |
Кейс для транспортирования |
1 шт. |
|
6 |
Руководство по эксплуатации |
1 экз. |
|
7 |
Методика поверки МП 2511/0010-11 |
1 экз. |
Поверка
осуществляется по документу «Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD. Методика поверки МП 2511/0010-11», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в декабре 2011 г.
В перечень основного поверочного оборудования входит:
- поворотное устройство из состава угломерной автоколлимационной установки Государственного первичного эталона единицы плоского угла ГЭТ 22-80;
- призма многогранная 1 класса точности по ГОСТ 2875-88.
Сведения о методах измерений
Методика измерений приведена в документе:
«Автоколлиматор двухкоординатный AKW 500T/65/14,7 MD. Руководство по эксплуатации», 2011 г.
Нормативные документы
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Техническая документация компании «MOLLER-WEDEL OPTICAL GmbH», Германия.
Рекомендации к применению
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;
Оказание услуг по обеспечению единства измерений (поверка и калибровка угломерных приборов).
