Призма 8-гранная
| Номер в ГРСИ РФ: | 49656-12 |
|---|---|
| Категория: | Призмы |
| Производитель / заявитель: | Компания "LT Ultra Precision Technology GmbH", Германия |
Призма 8-гранная (далее призма) предназначена передачи единицы плоского угла рабочим средствам измерений углов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49656-12 | ||||||
| Наименование | Призма 8-гранная | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | dc03b2f3-e5a0-8f0f-a2e7-56a181756258 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46207 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 261 п. 26 от 20.04.2012 |
Производитель / Заявитель
Компания "LT Ultra Precision Technology GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 2511/0009-11 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 77 (96%) |
| Неуспешных поверок (СИ непригодно) | 3 (4 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
49656-12: Описание типа
2012-49656-12.pdf
|
Скачать | 84.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Призма 8-гранная (далее призма) предназначена передачи единицы плоского угла рабочим средствам измерений углов.
Описание
Призма представляет собой призматическую меру плоского угла с 8 боковыми гранями, которые являются измерительными поверхностями, попарно образующие рабочие углы.
Призма изготовлена из алюминия.
Призма установлена и закреплена на юстировочном столике.
На верхней поверхности призмы нанесены буквенные обозначения граней (A, B, C, D, E, F, G, H) в направлении хода часовой стрелки.

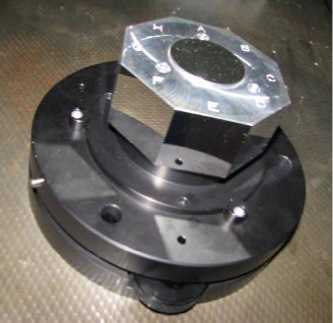

Рисунок 1 - Внешний вид призмы
Технические характеристики
Номинальное значение рабочих углов призмы между гранями:
А-В, В-С, С-D, D-E, E-F, F-G, G-H
H-A
Допускаемое отклонение от номинального значения рабочих углов, не более
Допускаемое отклонение от плоскостности измерительных поверхностей, мкм, не более
5°7'30".
4°7'30".
2".
Допускаемое отклонение от перпендикулярности измерительных поверхностей к базовой по-
верхности призмы, не более
Ширина измерительной поверхности призмы, мм
Габаритные размеры, мм, не более:
- призмы без юстировочного столика
- призмы с юстировочным столиком в футляре
Диаметр юстировочного столика
Масса, кг, не более:
- призмы с юстировочным столиком, не более
- призмы с юстировочным столиком в футляре
Средний срок службы, лет
2".
41,0±0,4.
диаметр 105х41;
диаметр 201х133.
180.
3,5;
5,5.
10.
Условия эксплуатации:
1. Диапазон температуры окружающей среды, °С
2. Относительная влажность воздуха, %
20±2);
60±20).
Знак утверждения типа
Знак утверждения наносится на титульный лист паспорта типографским способом и в виде наклейки на юстировочный столик призмы.
Комплектность
|
Наименование |
Количество | |
|
1 |
Призма 8-гранная, зав. № М09-1228 |
1 шт. |
|
2 |
Кейс для транспортирования |
1 шт. |
|
3 |
Паспорт |
1 экз. |
|
4 |
Методика поверки МП 2511/0009-11 |
1 экз. |
Поверка
осуществляется по документу «Призма 8-гранная. Методика поверки МП 2511/0009-11», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в декабре 2011 г.
В перечень основного поверочного оборудования входит:
- Угломерная автоколлимационная установка из состава Государственного первичного эталона единицы плоского угла ГЭТ 22-80.
Сведения о методах измерений
Методика измерений приведена в документе:
«Призма 8-гранная. Паспорт», 2011 г.
Нормативные документы
ГОСТ 8.016-81 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла».
Техническая документация компании «LT Ultra Precision Technology GmbH».
Рекомендации к применению
Оказание услуг по обеспечению единства измерений (поверка и калибровка угломерных приборов)
