Системы оптические B.O.S.S.
| Номер в ГРСИ РФ: | 49673-12 |
|---|---|
| Производитель / заявитель: | Фирма "Newage Testing Instruments, Inc.", США |
Системы оптические B.O.S.S. (далее ╞ системы) предназначены для измерения диаметра отпечатка индентора твердомеров Бринелля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49673-12 |
| Действует | по 20.04.2017 |
| Наименование | Системы оптические |
| Модель | B.O.S.S. |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | cbc45be3-ad7d-7ba6-0212-1e0c09fa6c99 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 20.04.2017 |
| Номер сертификата | 46230 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 263 п. 02 от 20.04.2012 |
Производитель / Заявитель
Фирма "Newage Testing Instruments, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 66-261-2011 с изменением №1 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 36 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49673-12: Описание типа
2012-49673-12.pdf
|
Скачать | 326.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы оптические B.O.S.S. (далее - системы) предназначены для измерения диаметра отпечатка индентора твердомеров Бринелля.
Описание
Принцип действия системы основан на оптическом методе измерений диаметра отпечатка в двух взаимно перпендикулярных направлениях. Среднее арифметическое значение двух измерений система принимает за результат измерения и выводит его на экран монитора персонального компьютера (ПК).
Также на экране монитора отображается изображение отпечатка, создаваемого с помощью сканирующей головки, и есть возможность при необходимости вывести на экран соответствующее диаметру отпечатка число твердости.
Система состоит из сканирующей головки, подключенной с помощью USB кабеля к ПК. Питание сканирующей головки осуществляется по USB-кабелю от ПК.
Система может работать как в ручном, так и в автоматическом режимах.

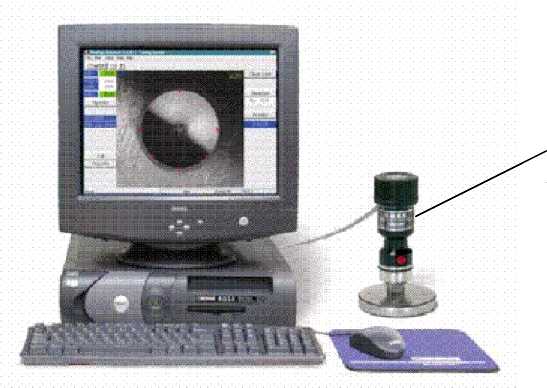

Внешний вид системы приведен на рисунке 1.
Место нанесения знака поверки
Рисунок 1 - Внешний вид системы
Программное обеспечение
Программное обеспечение (ПО) предназначено для обработки данных и вывода результатов измерений на экран монитора ПК. Управление работой сканирующей головки системы осуществляется через ПО.
Запуск ПО возможен только с установочного диска, что предотвращает несанкционированную настройку или вмешательства, которые могут привести к искажению результатов измерений.
В процессе эксплуатации изменение ПО исключено.
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Computer Assisted Measurement System |
C.A.M.S. |
Version 5.0 / W32 |
- |
- |
Уровень защиты ПО систем от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Диапазон измерений диаметра отпечатка индентора твердомеров Бринелля, мм...0--6
Пределы допускаемой абсолютной погрешности при измерении диаметра отпечатка
индентора твердомеров Бринелля, мм
Дискретность отсчета, мм
У величение объектива, крат
Габаритные размеры:
- сканирующей головки со стандартным наконечником (высота х диаметр), мм, не более...................................200
- ПК, мм...................согласно эксплуатационной документации ПК
Масса:
- сканирующей головки со стандартным наконечником, кг, не более
- ПК, кг................согласно эксплуатационной документации ПК
Условия эксплуатации: - температура окружающей среды, °С
- относительная влажность воздуха, %, не более
Электропитание..............................................................по USB-кабелю от ПК
Знак утверждения типа
наносится на корпус сканирующей головки в верхней части и на титульный лист руководства пользователя в левой верхней части листа типографским или иным способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
|
B.O.S.S. |
Системы оптические B.O.S.S. |
1 |
|
Сканирующая головка со стандартным наконечником |
1 | |
|
CD-диск с программным обеспечением |
1 | |
|
B.O.S.S. |
Руководство пользователя |
1 |
|
МП 66-261-2011 |
ГСИ. Системы оптические B.O.S.S. Методика поверки |
1 |
Примечание: Дополнительно к стандартному варианту комплектации могут быть поставлены:
- маленький наконечник без съемного основания и со съемным основанием;
- персональный компьютер;
- USB кабель.
Поверка
осуществляется по документу МП 66-261-2011 «ГСИ. Системы оптические B.O.S.S. Методика поверки», утвержденному ФГУП «УНИИМ» в январе 2012 г., с изменением №1, утвержденному ФГУП «УНИИМ» в марте 2012 г.
Эталоны, применяемые при поверке:
- объект-микрометр ОМО, диапазон измерений (0-1) мм, ПГ ± 1 мкм;
- мера длины штриховая по ГОСТ 12069 типа II, диапазон измерений (0-10) мм, 3 разряд.
Сведения о методах измерений
Методика измерений представлена в 1.10, 3.2 руководства пользователя систем оптических B.O.S.S.
Нормативные документы
1 МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6...50 м и длин волн в диапазоне 0,2.. .50 мкм
2 Техническая документация «Newage Testing Instruments, Inc.», США
Рекомендации к применению
Системы оптические B.O.S.S. применяются вне сферы государственного регулирования обеспечения единства измерений
