Вольтметры цифровые интегрирующие Щ 1516

Назначение

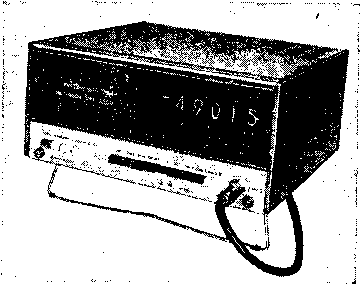

Вольтметры цифровые интегрирующие Щ1516 (рис. 1) (предназначены для измерения напряжения постоянного тока в диапазоне от 10 мкВ до 1000 В, при температуре окружающего воздуха от 10 до 35°С при относительной влажности до 80 %.

Рис. 1

Описание

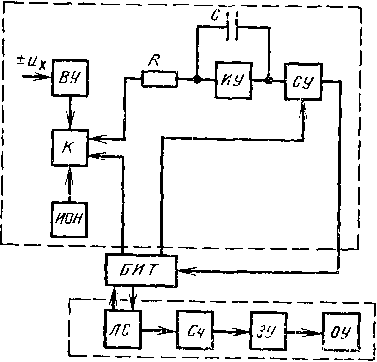

Структурная схема вольтметра представлена на рис. 2: ВУ— входной усилитель, К—коммутатор, ИОН—источник опорного напряжения, ИУ— интегрирующий усилитель, СУ— сравнивающее устройство, БИТ — блок импульсных транс-

№ 4969—75 Стр. Z

форматоров, ЛС — логическая схема, Сч —счетчик импульсов, ЗУ — запоминающее устройство, ОУ — отсчетное устройство.

Рис. 2

Принцип действия прибора основан на методе двойного1 интегрирования и ясен из приведенной блок-схемы.

Вход прибора изолирован от корпуса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Пределы измерения, ступень квантования и пределы основной допускаемой погрешности приведены в таблице.

Оп—верхний предел установленного диапазона измерений, В; показание вольтметра, В.

Сто. 3 № 4969—75

Время измерения без фильтра 40 или 400 мс.

Число знаков отсчета 5.

Выбор диапазонов — ручной, автоматический, дистанционный.

Выбор полярности — автоматический.

Входной ток не более 10-9А в диапазонах от 0,00001 до 0,05; от 0,0001 до 0,5; от 0,001 до 5 В.

Входное сопротивление 10 Мом в диапазонах от 0,01 до 50; от 0,1 до 500; от 1 до 1000 В.

Ослабление помех последовательного вида:

при периоде преобразования 40 мс 60 дБ — без входного фильтра, 100 дБ — при включении входного фильтра; при периоде преобразования 400 мс 80 дБ — без входного фильтра, 120 дБ — при включении входного фильтра.

Ослабление помех общего вида: 80 дБ — по переменному току, 100 дБ — по постоянному току.

Калибровка по встроенному нормальному элементу через •каждые 8 ч работы.

Выход на цифропечать содержит сигналы начала печати, полярности и положения единичного знака в единичном позиционном коде и сигналы числа в коде 8—4—2—1.

Передача состояния «1» осуществляется напряжением постоянного тока 3 В±20%, состояния «0» — напряжением от О до 0,3 В при токе нагрузки 0,2 мА.

Время прогрева 1 ч.

Питание прибора от сети переменного тока напряжением 220 В , частотой 50 Гц±2 %.

Потребляемая мощность 35 В-А.

Габаритные размеры 317Х 150x310 мм.

Масса 12 кг.

Комплектность

Совместно с вольтметром поставляют:

1) шнур питания-

2) шнур соединительный;

3) щуп;

4) стержень;

5) зажимы типа «крокодил» — 4 шт.;

6) платы — 2 шт.,;

7) индикатор цифровой;

8) индикатор тлеющего разряда;

■9) предохранители — 2 шт.;

ГО) розетки — 4 шт.;

11) чехол;

№ 4969—75 Стр. 4

12) коробку упаковочную;

13) коробку для запасных частей с крышкой;

14) техническое описание и инструкцию по эксплуатации;

15) паспорт.

Поверка

Методика поверки изложена в техническом описании, входящем в комплект поставки.

Испытания проводил и рассматривал их результаты Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт метрологии им. Д. И. Менделеева (В НИ ИМ).
