Датчики давления МТ-ЖКХ

Назначение

Датчики давления МТ-ЖКХ предназначены для непрерывного пропорционального преобразования избыточного давления жидкостей и газов в унифицированный токовый выходной сигнал.

Датчики давления МТ-ЖКХ применяются в различных областях промышленности.

Описание

Измеряемое давление, воздействующее на мембрану измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием этой силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это изменение сопротивления в токовый унифицированный выходной сигнал.

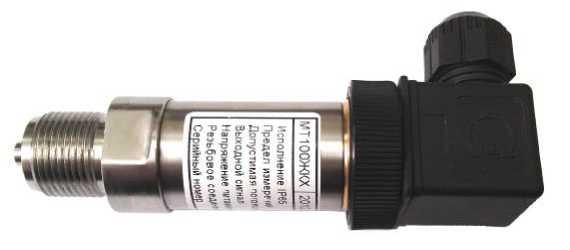

Фотография общего вида приборов приведена на рисунке 1.

Рисунок 1 - Фотография общего вида приборов

Технические характеристики

Верхние пределы измерений, МПа:

- при однопредельном исполнении:               0,25; 0,4; 0,6; 1,0; 1,6; 2,5; 4,0; 6,0; 10; 16; 25; 40

- при многопредельном исполнении - любые четыре последовательно расположенные предела однопредельного исполнения.

Нижний предел измерений датчиков равен нулю.

Пределы допускаемой основной приведенной

погрешности датчиков, % (от диапазона измерений):                     ± 0,5; ± 1,0; ± 1,5

Дополнительная погрешность от изменения

температуры окружающей среды, %/10°С:                              ± 0,5; ± 1,0; ± 1,5

Диапазон рабочих температур, °С:                              от минус 10 до плюс 80;

от плюс 5 до плюс 50; от минус 30 до плюс 50 (в зависимости от исполнения) Значения унифицированного выходного сигнала датчика: от 4 до 20 мА постоянного тока. Электрическое питание датчиков с выходным сигналом от 4 до 20 мА, осуществляется от

источника постоянного тока напряжением от 15 до 42 В, но не менее, определяемого по формуле:

интш = IbRh + Umin

где UHmin - минимальное допускаемое напряжение питания при нагрузке Rh, В;

RH - сопротивление нагрузки, кОм ;

Umin - минимальное допускаемое напряжение питания без нагрузки, равное 10 В;

1в - верхнее предельное значение выходного сигнала, равное 20 мА.

Мощность потребляемая датчиком не более 0,8 В А при напряжении питания 36 В.

Масса, кг, не более:                                             0,2

Габаритные размеры, мм, не более:                            135^40x34

Средняя наработка на отказ, часов                             250000

Знак утверждения типа

Знак утверждения типа наносится термотрансферным способом на табличку, прикрепленную к датчику.

Комплектность

В комплект поставки входит:

- датчик - 1шт.,

- паспорт - 1 экз.

Поверка

осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».

Сведения о методах измерений

Методика измерений приведена в документе ГКМТ 005012.001 ПС «Датчики давления МТ-ЖКХ. Паспорт».

Нормативные документы

ГОСТ 22520-85. Датчики давления, разряжения и разности давлений с электрическим аналоговыми выходными сигналами ГСП.

Технические условия 4212-005-79005006-2011г. Датчики давления МТ-ЖКХ.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
