Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200
| Номер в ГРСИ РФ: | 49715-12 |
|---|---|
| Производитель / заявитель: | Фирма "Actia Muller Services", Франция |
Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 предназначены для измерений статической нагрузки на колеса и ось легковых автомобилей с максимальной нагрузкой на ось до 30 кН и оценке по формируемым амплитудно-частотным характеристикам качества работыамортизаторов, без их снятия с автомобиля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49715-12 |
| Действует | по 05.05.2017 |
| Наименование | Стенды измерительные |
| Модель | Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2e24b9fe-188a-a912-1d65-2c98e934245d |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.01 |
| Год регистрации | 2012 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46321 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 09 от 05.05.2012 |
Производитель / Заявитель
Фирма "ACTIA MULLER", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | МП АМП 43-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49715-12: Описание типа
2012-49715-12.pdf
|
Скачать | 80 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 предназначены для измерений статической нагрузки на колеса и ось легковых автомобилей с максимальной нагрузкой на ось до 30 кН и оценке по формируемым амплитудно-частотным характеристикам качества работы амортизаторов, без их снятия с автомобиля.
Описание
Измерения статической нагрузки на колесо и ось происходят на силоизмерительных платформах (их две - по числу колес оси автомобиля), снабженных тензорезисторными измерительными датчиками. В процессе измерения автомобиль накатывается на силоизмерительные платформы последовательно передней и задней осью. Электрические сигналы с тензорезисторных датчиков поступают для обработки на центральный процессор. Результаты измерений используются в процессе динамической диагностики подвески и амортизаторов автомобиля. На экран монитора приборной стойки в режиме индикации выводится амплитудно-частотная характеристика затухающих колебаний подвески автомобиля.
Конструктивно стенды измерительные Bilanmatic 46600 и Bilanmatic 52200 представляют моноблок с двумя силоизмерительными платформами, устанавливаемый в станину, закрепляемую в полу диагностического центра. Стенды измерительные Bilanmatic 49900 и Bilanmatic 49920 конструктивно выполнены в виде двух блоков каждом из которых размещена силоизмерительная платформа. Блоки устанавливаются в цельные или две раздельные станины, закрепляемых в полу диагностического центра, либо устанавливаются напольно.
Система обработки измерительной информации, система управления и персональный компьютер размещаются в выносной приборной стойке.

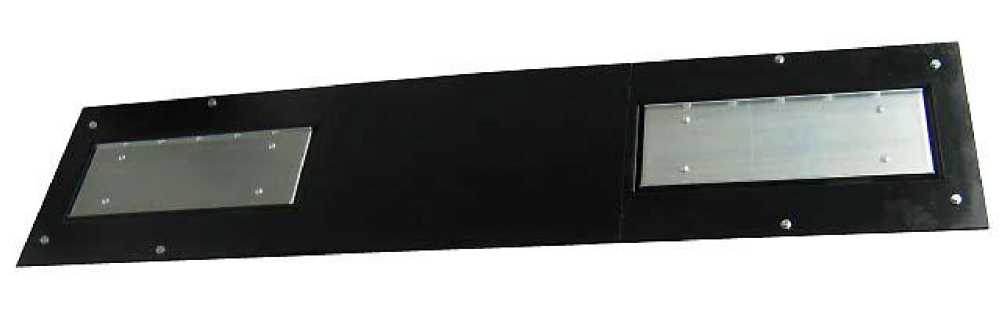

Общий вид стендов измерительных
Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200
Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование предварительных усилителей тензометрических измерительных датчиков, задней крышки приборной стойки, а также корпуса персонального компьютера, находящегося внутри приборной стойки.
Технические характеристики
|
Наименование характеристики |
Значение характеристики | |
|
Модель |
46600, 52200 |
49900, 49920 |
|
Конструктивное исполнение |
моноблок |
Моноблок / библок |
|
Диапазон измерений статической нагрузки на колесо автомобиля, Н |
900:15000 |
900:15000 |
|
Пределы относительной погрешности измерений статической нагрузки на колесо автомобиля, %, не более: |
±3 |
±3 |
|
Максимальная величина хода пластин, мм |
6 |
6 |
|
Максимальная нагрузка на ось автомобиля, кг |
3000 (4000) |
3000(4000) |
|
Габаритные размеры, не более, мм |
2350x620x280 |
2350x620x280 (850x620x280) |
|
Масса, не более, кг |
300 |
300 (2x160) |
|
Рабочий диапазон температур, °С |
0 - 40 |
0 - 40 |
|
Требования по электропитанию | ||
|
Напряжение |
3x220/380 В |
3x220/380 В |
|
Частота |
50 Гц |
50 Гц |
Идентификационные данные программного обеспечения
Программное обеспечение служит для управления функциями стендов, обработки полученных данных, а также для хранения и вывода результатов измерений.
Операционная программная система для всех моделей стендов измерительных
Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 - Windows XP ._________
|
Наименование программного обеспечения |
Идентификацио нное наименование программного обеспечения |
Номер версии (идентификацио нный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового «идентификатора» |
|
Bilanmatic 10000 Mux Bilanmatic 20000 |
BM 10000 BM 20000 |
2.2.17.0 1.2.0.0 |
67DD 3530 67DD 3530 |
Checksum-16 Checksum-16 |
Программное обеспечение зарегистрировано как интеллектуальная собственность
фирмы «ACTIA MULLER» и защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Знак утверждения типа
наносится на приборную стойку стендов измерительных Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 методом наклеивания и на титульный лист руководства по эксплуатации методом печати.
Комплектность
- стенд измерительный Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200 в комплекте;
- комплект принадлежностей и приспособлений;
- руководство по эксплуатации;
- методика поверки.
Поверка
осуществляется в соответствии МП АПМ 43-11 «Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс - М».
Перечень основных средств поверки (эталонов), применяемых для поверки:
|
№ п/п |
Наименование и тип средства поверки |
Основные технические характеристики |
|
1. |
Эталонные грузы четвертого разряда (M1) по ГОСТ 7328-2001 |
20 кг - 70 шт., 10 кг - 1 шт. |
Сведения о методах измерений
Методика выполнения измерений приведена в документе «Стенды измерительные Bilanmatic 46600, Bilanmatic 49900, Bilanmatic 49920, Bilanmatic 52200. Руководство по эксплуатации».
Нормативные документы
1. «Технический регламент о безопасности колесных транспортных средств», утвержденный постановлением Правительства РФ от 10 сентября 2009 г. № 720;
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
