Калибраторы напряжения и тока искробезопасные КНТИ-40.00.00
| Номер в ГРСИ РФ: | 49740-12 |
|---|---|
| Производитель / заявитель: | ООО МНТЛ "РИВАС", г.Москва |
Калибраторы напряжения и тока искробезопасные КНТИ-40.00.00 предназначены для формирования калибровочного сигнала при тестировании искробезопасных аналоговых измерительных каналов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49740-12 |
| Действует | по 23.03.2027 |
| Наименование | Калибраторы напряжения и тока искробезопасные |
| Модель | КНТИ-40.00.00 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | f8b1b02b-ca36-0ca9-855c-3b5db070283b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46351 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 39 от 05.05.2012 |
Производитель / Заявитель
ООО "МНТЛ "РИВАС", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.497-83 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 187 (94%) |
| Неуспешных поверок (СИ непригодно) | 12 (6 %) |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49740-12: Описание типа
2017-49740-12.pdf
|
Скачать | 97.7 КБ | |
|
49740-12: Методика поверки
2022-mp49740-12.pdf
|
Скачать | 67.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калибраторы напряжения и тока искробезопасные КНТИ-40.00.00 предназначены для формирования калибровочного сигнала при тестировании искробезопасных аналоговых измерительных каналов.
Описание
Принцип действия калибраторов напряжения и тока основан на создании калибровочного сигнала, который осуществляется при помощи двух органов управления - двухпозиционным переключателем и потенциометром, рукоятки которых выведены на лицевую панель нижней камеры электронного блока. При помощи переключателя производится выбор типа выходного сигнала (ток или напряжение), индицируемого свечением соответствующего светодиода на лицевой панели, а при помощи потенциометра устанавливается его выходное значение, по показаниям четырехзарядного цифрового ЖКИ.

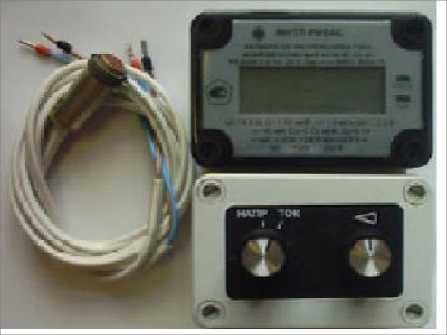

Конструктивно калибратор выполнен в виде электронного блока, снабженного жидкокристаллическим индикатором, органами управления и присоединительным кабелем. Блок состоит из двух изолированных камер, жестко скрепленных между собой. В верхней камере находятся электронные платы и индикатор, а в нижней - органы управления и присоединительный разъем. На рис.1 представлен внешний вид калибратора.

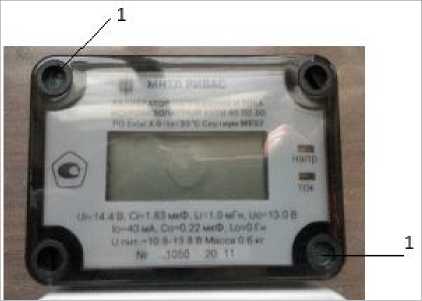

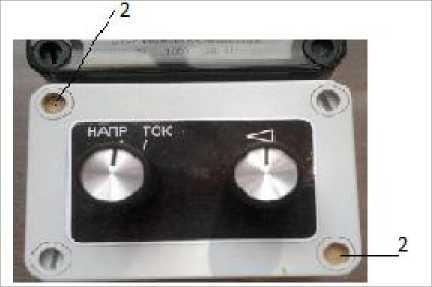

Рис.1 Внешний вид. 1, 2 — место пломбирования.
Технические характеристики
Диапазон выходных сигналов и допускаемой абсолютной погрешности изделия приведены в таблице 1.
Таблица 1 - Диапазон выходных сигналов и допускаемой абсолютной погрешности
|
Тип выходного сигнала |
Диапазон выходного сигнала |
Допускаемое сопротивление нагрузки |
Пределы допускаемой абсолютной погрешности | |
|
Нормальные условия |
Рабочие условия | |||
|
Напряжение постоянного тока |
10 - 5000 мВ |
1 - 1000 кОм |
±1 мВ |
±2 мВ |
|
Сила постоянного тока |
0,01 - 25 мА |
0 - 300 Ом |
±0,01 мА |
±0,02 мА |
Прочие технические характеристики калибратора представлены в таблице 2.
Таблица 2 - технические характеристики прибора_________________________
|
Параметр |
Описание |
|
Время прогрева, мин, не более |
5 |
|
Допускаемое напряжение питания постоянного тока, В |
10,8 — 14,4 |
|
Выходной ток нагрузки, мА, не менее |
40 |
|
Сопротивление нагрузки для выходного сигнала по напряжению, кОм, не менее |
1 |
|
Сопротивление нагрузки для выходного сигнала по току, Ом, не более |
300 |
|
Срок службы, лет, не менее |
5 |
|
Габаритные размеры, мм, не более |
160х135х78 |
|
Масса, кг, не более |
0,6 |
Нормальные условия эксплуатации
|
- температура окружающего воздуха, °С |
20±5 |
|
- относительная влажность, % |
30 - 80; |
|
- атмосферное давление, кПа |
101±4; |
|
- напряжение питания сопротивление нагрузки: |
12 В±5 %; |
|
для выходного сигнала по напряжению |
1 МОм±10 %; |
|
для выходного сигнала по току |
100 Ом ±10 % |
|
рабочие условия эксплуатации - диапазон температуры окружающего воздуха, °С |
0 - 35; |
|
- относительная влажность окружающего воздуха, % |
до 98; |
|
- диапазон атмосферного давления, кПа |
87,5 - 119,7 |
|
Наработка на отказ, ч, не менее |
1250 |
|
Среднее время восстановления, мин, не менее |
60 |
|
Маркировка взрывозащиты |
POExial X |
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель калибратора электрографическим способом и на титульные листы эксплуатационной документации типографским или печатным способом.
КомплектностьКалибратор напряжения и тока искробезопасный КНТИ Кабель присоединительный Методика поверки №2202-0040-2011 Руководство по эксплуатации |
1 шт. 1 экз. 1 экз. 1 экз. |
Поверка
осуществляется по документу МП 2202-0023-2011 «Калибратор напряжения и тока искробезопасный КНТИ - 40.00.00. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в августе 2011 года.
Основные средства поверки
- Мультиметр Agilent 34401A
Сведения о методиках (методах) измерений приведены в РЭ 314879-004-17282729-04
«Калибратор напряжения и тока искробезопасный КНТИ - 40.00.00».
Нормативные документы
1 ГОСТ 8.022-89.ГСИ. Государственный первичный эталон и государственная повероч
ная схема для средств измерений силы постоянного электрического тока в диапазоне 1 о10’16 -
30 А
2 ГОСТ 8.027-89. ГСИ. Государственный первичный эталон и государственная пове
рочная схема для средств измерений электродвижущей силы и постоянного напряжения.
3 ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Об
щие технические условия.
4 Технические условия ТУ 314879-004-17282729-05. Калибратор напряжения и тока
искробезопасный.
Рекомендации к применению
выполнение работ по оценке соответствия промышленной продукции установленным законодательством РФ обязательным требованиям.
