Толщиномеры ультразвуковые WT-600S
| Номер в ГРСИ РФ: | 49745-12 |
|---|---|
| Категория: | Толщиномеры |
| Производитель / заявитель: | ЗАО "Системы Старманс", г.С.-Петербург |
Толщиномеры ультразвуковые WT-600S (далее ╞ толщиномеры) предназначены для измерения толщин материалов, полуфабрикатов и готовых изделий эхо-импульсным методом. Толщиномеры могут применяться в энергетике, нефтегазовом и нефтеперерабатывающем комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте, для контроля паровых котлов и теплотрасс.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49745-12 |
| Действует | по 05.05.2017 |
| Наименование | Толщиномеры ультразвуковые |
| Модель | WT-600S |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 87f503ce-1991-9bbc-d6b2-e718e9ec40be |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46357 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 45 от 05.05.2012 |
Производитель / Заявитель
ЗАО "Системы Старманс", РОССИЯ, г.С.-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | МП 16.Д4-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 28 (97%) |
| Неуспешных поверок (СИ непригодно) | 1 (3 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49745-12: Описание типа
2012-49745-12.pdf
|
Скачать | 115.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Толщиномеры ультразвуковые WT-600S (далее - толщиномеры) предназначены для измерения толщин материалов, полуфабрикатов и готовых изделий эхо-импульсным методом.
Толщиномеры могут применяться в энергетике, нефтегазовом и нефтеперерабатывающем комплексах, машиностроении, металлургической промышленности, на нефте- и газопроводах, железнодорожном транспорте, для контроля паровых котлов и теплотрасс.
Описание
Толщиномер является ультразвуковым переносным портативным измерительным прибором неразрушающего контроля и предназначен для ручного использования.
Принцип действия толщиномера основан на измерении толщины материала путем излучения импульсов ультразвуковых колебаний, приема и регистрации отраженных эхо-сигналов.
Определение толщины контролируемого объекта производится по времени распространения ультразвукового импульса в изделии от поверхности ввода ультразвука до донной поверхности материала и обратно. Ультразвуковая волна, генерируемая преобразователем, проникает в объект контроля, отражается от противоположенной поверхности объекта контроля, возвращаясь обратно на преобразователь, преобразуется в электрический сигнал и после этого обрабатывается электронным блоком. Значение толщины выводится на экране электронного блока в цифровом виде.
Конструктивно толщиномер состоит из электронного блока и преобразователя. Управление толщиномером производится с панели электронного блока. Толщиномер имеет возможность передачи данных измерений в персональный компьютер через порт RS232. Фотография общего вида толщиномера представлена на рисунке 1.

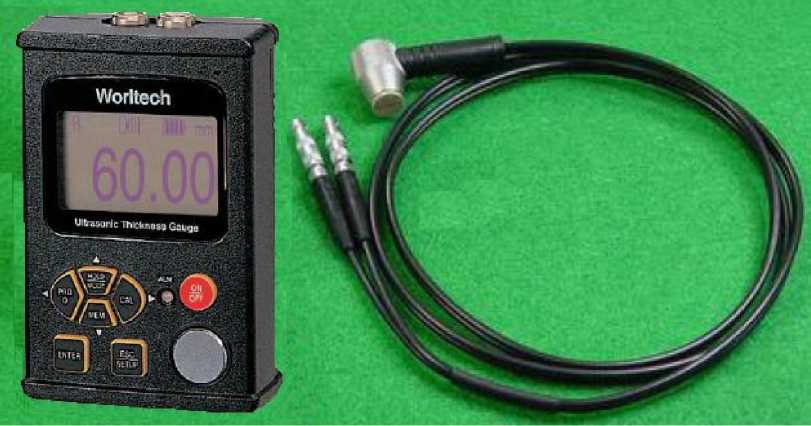

Рисунок 1 - Общий вид толщиномера
Программное обеспечение
Программное обеспечение (ПО) «WT-600S», установленное на толщиномер выполняет следующие функции:
- управление электронным блоком толщиномера;
- изменение настроек;
- отображение результатов измерений на жидкокристаллическом индикаторе.
Для осуществления передачи результатов измерений в персональный компьютер (ПК) через порт RS232 используется ПО «proba2».
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 2. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО контроля |
WT-600S |
ver. 3.64 |
-* |
_ |
|
* Примечание: ПО является встроенным, прошивается в память прибора при изготовлении. Доступ к файловой системе имеют исключительно сервисные инженеры фирмы-производителя. | ||||
Защита программного обеспечения «WT-600S» от непреднамеренных и преднамеренных изменений соответствует уровню «A» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики приведены в таблице 3. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины, мм |
От 0,6 до 500,0 |
|
Пределы допускаемой абсолютной погрешности измерения толщины, мм: - в диапазоне толщин от 0,6 до 3 мм включительно; - в диапазоне толщин от 3 до 500 мм |
± (0,0ЬХ + 1 ед. счета) ± 0,01-Х, где Х - толщина измеряемого объекта, мм |
|
Диапазон устанавливаемых скоростей звука в материале, м/с |
От 500 до 15000 |
|
Дискретность, мм |
0,01 или 0,10 |
|
Питание: встроенный аккумулятор с напряжением, В |
От 3,0 до 3,6 |
|
Габаритные размеры электронного блока (длина х ширина х высота), мм, не более |
94х63х33 |
|
Масса электронного блока с аккумулятором, кг, не более |
0,19 |
|
Условия эксплуатации: Температура окружающей среды, оС Относительная влажность воздуха при температуре 25 оС, % |
От минус 10 до плюс 50 От 45 до 90 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на информационную табличку, расположенную на задней панели электронного блока толщиномера способом лазерной гравировки.
Комплектность
|
№ п.п |
Наименование и условное обозначение |
Кол-во |
|
1. |
Электронный блок |
1 шт. |
|
2. |
Преобразователь ультразвуковой WT-DS0510 |
1 шт. |
|
3. |
Преобразователи ультразвуковые WT-DS0110, WT-DT0110, WT-DS0116, WT-DT0116, WT-DS2510, WT-DT2510, WT-DS2516, WT-DT2516, WT-DS0505, WT-DT0505, WT-DS0510, WT-DT0510, WT-DS0516, WT-HDS0510, WT-HDT0510, WT-HDS0510S, WT-HDT0510S, WT-SSD1575, WT-SSD2075, WT-SSD2575 |
* |
|
4. |
Зарядное устройство |
1 шт. |
|
5. |
Кабель для подключения к ПК |
1 шт. |
|
6. |
CD-диск с ПО «proba2» |
1 шт. |
|
7. |
Контактная жидкость |
1 уп. |
|
8. |
Чемодан для транспортировки |
1 шт. |
|
9. |
Руководство по эксплуатации |
1 экз. |
|
№ п.п |
Наименование и условное обозначение |
Кол-во |
|
10. |
Паспорт |
1 экз. |
|
11. |
Методика поверки |
1 экз. |
|
* Примечание: тип и количество зависят от заказа потребителя | ||
Поверка
осуществляется согласно методике поверки «ГСИ. Толщиномеры ультразвуковые WT-600S. Методика поверки. МП 16.Д4-12», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в феврале 2012 года.
Основные средства поверки:
1. Меры из комплекта образцовых ультразвуковых мер КМТ176М-1 в диапазоне толщин от 0,6 до 500 мм. Погрешность от 0,3 до 0,7 %.
Сведения о методах измерений
Используются для прямых измерений в соответствии с методиками приведенными в руководстве по эксплуатации «Толщиномеры ультразвуковые WT-600S. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 28702-90 «Контроль неразрушающий. Толщиномеры ультразвуковые. Общие технические требования».
2. Технические условия «Толщиномеры ультразвуковые WT-600S. Технические условия ТУ 4276-001-56173706-04».
Рекомендации к применению
При осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
