Машины испытательные универсальные HxKU
| Номер в ГРСИ РФ: | 49747-12 |
|---|---|
| Производитель / заявитель: | Фирма "Tinius Olsen Testing Machine Co., Inc.", США |
Машины испытательные универсальные серии HxKU (далее машины) предназначены для измерения силы при проведении механических испытаний образцов различных материалов на растяжение и сжатие.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49747-12 |
| Действует | по 05.05.2017 |
| Наименование | Машины испытательные универсальные |
| Модель | HxKU |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1de14bdc-0f00-f70c-5293-197e74be9302 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Великобритания |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46359 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 47 от 05.05.2012 |
Производитель / Заявитель
Фирма "Tinius Olsen Ltd.", СОЕДИНЕННОЕ КОРОЛЕВСТВО
Великобритания
Поверка
| Методика поверки / информация о поверке | МП ТИнТ-34-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 74 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
49747-12: Описание типа
2012-49747-12.pdf
|
Скачать | 71 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Машины испытательные универсальные серии HxKU (далее машины) предназначены для измерения силы при проведении механических испытаний образцов различных материалов на растяжение и сжатие.
Описание
Принцип действия машин основан на измерении величины деформации и силы, вызвавшей эту деформацию, при растяжении, сжатии или изгибе.
Машины состоят из основания на, котором установлены две направляющие колоны, электромеханического силового привода, подвижной траверсы , датчика силы, датчика перемещения , захватов , блока управления и сбора данных.
Испытываемый образец закрепляется в захватах между подвижной траверсой и основанием. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на подвижной или неподвижной траверсе. Датчик перемещения связан с подвижной траверсой и измеряет перемещение траверсы. Сигналы от датчиков силы и перемещения поступают в блок управления и сбора данных.
Блок управления и сбора данных предназначен для управления режимами работы машины, обработки, хранения, отображения и передачи значений величины силы и деформации на внешние устройства. Блок управления конструктивно выполнен в виде выносного пульта с дисплеем.
Машины испытательные универсальные серии HxKU изготавливаются в четырёх модификациях, отличающихся величиной наибольшей нагрузки. Символ «х» в обозначении машин указывает наибольшее значение нагрузки (кН).

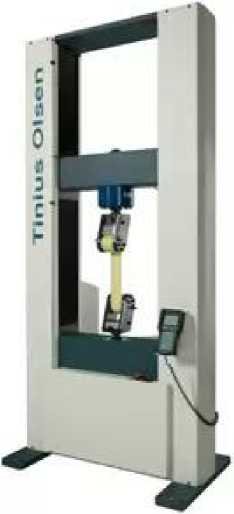

Рисунок 1 Общий вид машины HxKU
Программное обеспечение
Программное обеспечение предназначено для управления работой машины, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено. Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 32862010.
|
Идентификационные данные П |
О | |||
|
Наименование ПО |
Идентифика-циионное наименование ПО |
Номер версии(иден тификацион ный номер ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Horizon |
Horizon v.10.0.9.21 |
v.10.0.9.21 |
F8360A319CB706766DC 5FCDB2770BFF4 |
md5 |
Технические характеристики
Метрологические и технические характеристики приведены в Таблице 1
Таблица 1
|
Наименование параметра |
H100KU |
H150KU |
H200KU |
H300KU |
|
Наибольшая предельная нагрузка, кН |
100 |
150 |
200 |
300 |
|
Пределы допускаемой относительной погрешности измерения нагрузки, % |
±0,5 | |||
|
Максимальный ход траверсы, мм |
1200 |
1150 | ||
|
Электрическое питание : - напряжение, В - частота, Гц |
220 В ±10 % 50/60 Гц |
220 В ±10 % , 3 фазы 50/60 Гц | ||
|
Условия эксплуатации: - температура 0С - относительная влажность, % |
+15...+25 10 ... 90 | |||
|
Габариты В*Ш*Г, мм |
2440*1113*685 | |||
|
Масса, кг |
750 |
970 |
970 |
1050 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации и на верхнюю панель основания машины типографским способом или в виде наклейки установленного образца.
Комплектность
|
Наименование |
Количество, шт. |
Примечание |
|
Машина испытательная универсальная серии HxKU |
1 |
Модификация по заказу |
|
Руководство по эксплуатации. |
1 | |
|
Методика поверки МП ТИнТ-34-2012 |
1 |
Поверка
осуществляется по методике МП ТИнТ-34-2012 «Машины испытательные
универсальные серии HxK-U. Методика поверки», утвержденной ГЦИ СИ ООО «ТестИнТех», 23.03.2012г.
Основные средства поверки:
Динамометр эталонный 2-го разряда с пределами допускаемой относительной погрешности ± 0,12% и наибольшим пределом измерений в зависимости от диапазона силоизмерителя
Сведения о методах измерений
Методы измерений приведены в «Руководстве по эксплуатации»
Нормативные документы
ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»
ГОСТ 8.065-85 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы»
Техническая документация фирмы «Tinius Olsen Ltd.», Великобритания.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
