Измерители перемещений (деформаций) KM
| Номер в ГРСИ РФ: | 49748-12 |
|---|---|
| Производитель / заявитель: | Фирма "Tokyo Sokki Kenkyujo Co., Ltd.", Япония |
Измерители перемещений (деформаций) КМ предназначены для измерения деформаций при растяжении/сжатии в материалах, а также для измерения поверхностного напряжения материалов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49748-12 |
| Действует | по 22.03.2027 |
| Наименование | Измерители перемещений (деформаций) |
| Модель | KM |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 06dc8563-3683-c90c-d241-3d1e9c524342 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46360 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 48 от 05.05.2012 |
Производитель / Заявитель
Фирма "Tokyo Sokki Kenkyujo Co. Ltd.", ЯПОНИЯ
Япония
Поверка
| Методика поверки / информация о поверке | МП ТИнТ 35-2012 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 146 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49748-12: Описание типа
2017-49748-12.pdf
|
Скачать | 82.9 КБ | |
|
49748-12: Методика поверки
2021-mp49748-12.pdf
|
Скачать | 142.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители перемещений (деформаций) КМ предназначены для измерения деформаций при растяжении/сжатии в материалах, а также для измерения поверхностного напряжения материалов.
Описание
Принцип действия измерителей перемещений (деформаций) КМ основан на преобразовании удлинения измерителя перемещений, закрепленного на измеряемом образце, в удлинение металлического цилиндра, установленного в его корпусе, с заданным модулем упругости. На цилиндр наклеены тензорезисторы, изготовленные из металлизированной фольги. Удлинение цилиндра преобразуется в пропорциональное изменение сопротивления тензорезисторов, соединенных по мостовой схеме. Измерительный сигнал по соединительному кабелю поступает в устройство обработки информации.
Контроль деформаций производится путем измерения перемещений на фиксированной длине (измерительной базе).
Измерители перемещений КМ изготавливаются в 9 модификациях, отличающихся измерительной базой и коэффициентом упругости.

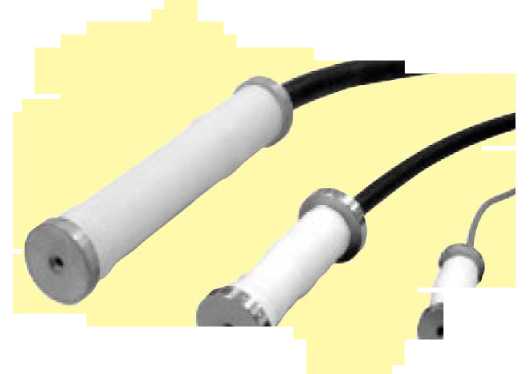

Внешний вид измерителей перемещений (деформаций) КМ приведен на рисунке 1:
Рисунок 1. Измерители перемещений (деформаций) КМ
Технические характеристики
|
Наименование |
Значение | ||||||||
|
КМ-30 |
KM-50F |
KM-100A |
KM-100B |
KM-100HB |
KM-200A |
KM-100AT |
KM-100BT |
KM-200AT | |
|
Диапазон измерения перемещений, мм |
±0,155 |
±0,250 |
±0,500 |
±0,500 |
±0,500 |
±1,000 |
±0,500 |
±0,500 |
±1,000 |
|
Измерительная база, мм |
31 |
50 |
100 |
100 |
100 |
200 |
100 |
100 |
200 |
|
Пределы допускаемой основной приведенной погрешности измерений, % от верхнего предела измерений |
±1 | ||||||||
|
Габаритные размеры (длина х диаметр), не более, мм |
34х10 |
54х17 |
104х17 |
104х17 |
104х17 |
205х23 |
104х17 |
104х17 |
205х23 |
|
Масса, не более, г |
12 |
45 |
75 |
75 |
80 |
220 |
75 |
75 |
220 |
Знак утверждения типа
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации в верхнем левом углу типографским способом.
Комплектность
|
1. |
Измеритель перемещений (деформаций) |
1 шт. |
|
2. |
Комплект монтажных принадлежностей* |
1 шт. |
|
3. |
Руководство по эксплуатации «Измерители перемещений (деформаций) КМ. Руководство по эксплуатации» |
1 экз. |
|
4. |
Методика поверки МП ТИнТ 35-2012 «Измерители перемещений (деформаций) КМ. Методика поверки» |
1 экз. |
* - комплектуется по требованию заказчика.
Поверка
осуществляется в соответствие с документом МП ТИнТ 35-2012 «Измерители перемещений (деформаций) КМ. Методика поверки», утвержденном Руководителем ГЦИ СИ ООО «ТестИн-Тех» «29» февраля 2012 г.
Основными средствами поверки являются:
- Головка измерительная 01ИПМЦ, ПГ не более ±0,8мкм - для измерителей модификации KM-30,
- Головка измерительная 1ИПМЦ, ПГ не более ±1мкм - для измерителей модификации KM-50F.
- Индикатор многооборотный 1МИГ по ГОСТ 9696-82, класс 0 - для измерителей модификаций KM-100A, KM-100B, KM-200A, KM-100AT, KM-100BT, KM-200AT и KM-100HB,
Сведения о методах измерений
Метод измерений изложен в документе «Измерители перемещений (деформаций) КМ.
Руководство по эксплуатации».
Нормативные документы
1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1*10-6 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
2. Техническая документация фирмы «Tokyo Sokki Kenkyujo Co., Ltd» (Япония).
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям (машиностроение, строительство).
