Делители напряжения емкостные WMC-680
| Номер в ГРСИ РФ: | 49761-12 |
|---|---|
| Производитель / заявитель: | Фирма "HIGHVOLT Pruftechnik Dresden GmbH", Германия |
Делители напряжения емкостные WMC-680 (далее по тексту ╞ делители) предназначены для преобразования высокого напряжения переменного тока в низкое напряжение переменного тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений, и применяются в составе измерительныхсистем высокого напряжения для контроля испытательного высокого напряжения переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49761-12 | |||||||||||||||||||||
| Наименование | Делители напряжения емкостные | |||||||||||||||||||||
| Модель | WMC-680 | |||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 435e73d5-d0ef-40e7-dc5a-47c71e605c3f | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
| Год регистрации | 2012 | |||||||||||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46312 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 302 п. 14 от 05.05.2012 |
Производитель / Заявитель
Фирма "HIGHVOLT Pruftechnik Dresden GmbH Ritz Messwandler GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 49761-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49761-12: Описание типа
2012-49761-12.pdf
|
Скачать | 99 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Делители напряжения емкостные WMC-680 (далее по тексту - делители) предназначены для преобразования высокого напряжения переменного тока в низкое напряжение переменного тока, пригодное для измерения с помощью выпускаемых промышленностью средств измерений, и применяются в составе измерительных систем высокого напряжения для контроля испытательного высокого напряжения переменного тока.
Описание
Принцип действия делителей основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.
Делители напряжения WMC-680 состоят из высоковольтного плеча и низковольтного плеча с измерительным кабелем.
Высоковольтные плечи делителя представляет собой высоковольтные конденсаторы для напряжения переменного тока, встроенные в переходник, реакторов STED 1/680 (далее по тексту - STED 1/680) с газовой изоляцией из гексафротида серы (SF6) предназначенных для использования в составе резонансных испытательных систем с изменяемой частотой переменного тока.
Низковольтные плечи представляют собой низковольтную измерительную секцию МС 183-4 (далее по тексту - МС 183-4). Низковольтные секции МС 183-4 адаптированы к высоковольтному плечу для получения выходного среднеквадратичного напряжения переменного тока не более 600 В.
Измерительный кабель представляет собой высокочастотный кабель L34/25 длинной 25 м.
Высокое напряжение переменного тока подводится к высоковольтному электроду делителя. После снижения в заданное число раз (коэффициент масштабного преобразования) напряжение переменного тока с низковольтного вывода, являющегося точкой соединения плеча высокого и низкого напряжений, подается на вход измерительного прибора.

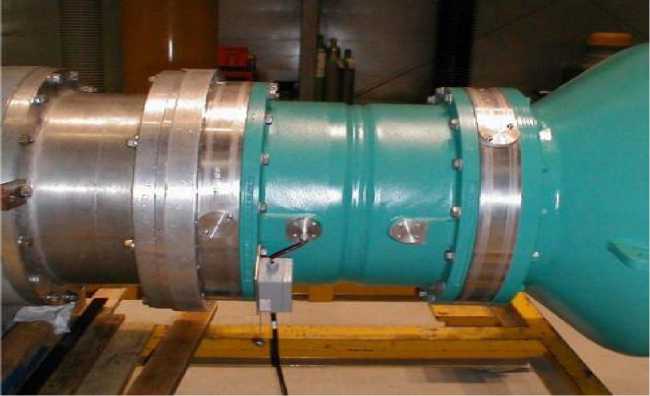

Рис.1. Общий вид делителя
Технические характеристики
Таблица 1. Диапазон измерений и предел допускаемой основной погрешности
|
Наименование характеристики |
STED 1/680 зав. № 471513 МС 183-4 зав. № 886972 |
STED 1/680 зав. № 471231 МС 183-4 зав. № 886339 |
STED 1/680 зав. № 489807 МС 183-4 зав. № 902369 |
|
Диапазон первичного напряжения переменного тока, кВ |
30-680 | ||
|
Номинальный коэффициент масштабного преобразования |
6606 |
6758 |
6861 |
|
Пределы допускаемой относительной основной погрешности коэффициентов масштабных преобразований, % |
1 | ||
|
Диапазон рабочих частот, Гц |
от 50 до 125 | ||
Предел допускаемой дополнительной температурной погрешности коэффициентов мас-
штабных преобразований делителей напряжения емкостных WMC-680 составляет 1/2 пределов допускаемой основной погрешности на каждые 10 °С изменения температуры окружающей среды по отношению к нормальным условиям.
Общие технические характеристики делителей:
1) Длина измерительного кабеля L34/25 (50 Ом) не более, 25 м;
2) Габаритные размеры (длина х ширина х высота):
- высоковольтного плеча (1780 х 1780 х 950) мм;
- низковольтного плеча (120 х 90 х 70) мм.
3) Масса делителя:
- высоковольтного плеча не более 780 кг;
- низковольтного плеча не более 0,5 кг.
4) Нормальные условия применения:
- температура окружающего воздуха (20 ± 5) °С;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84 до 106,7 кПа (от 630 до 795 мм рт. ст.).
5) Рабочие условия применения:
- температура окружающего воздуха от 0 до плюс 40 °С
- относительная влажность воздуха не более 90 % при плюс 30 °С;
6) Средняя наработка на отказ не менее 35000 ч.
Знак утверждения типа
Знак утверждения типа наносят на табличку делителя методом термопечати или трафаретной печати и на титульные листы руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведён в таблице 3. Таблица 3- Комплектность
|
Наименование изделия |
Количество |
|
Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 471513 и МС 183-4 зав. № 886972 |
1 шт. |
|
Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 471231 и МС 183-4 зав. № 8863391 |
1 шт. |
|
Делитель напряжения емкостной WMC-680: STED 1/680 зав. № 489807 и МС 183-4 зав. № 902369 |
1 шт. |
|
Паспорт |
3 экз. |
|
Измерительный кабель L34/25 |
3 шт. |
|
Методика поверки |
1 экз. |
|
Упаковка |
3 шт. |
Поверка
осуществляется в соответствии с документом МП 49761-12 «Делители напряжения емкостные
WMC-680. Методика поверки», утверждённым ГЦИ СИ ФГУП «ВНИИМС» в ноябре 2011 года.
Основные средства поверки приведены в таблице 4.
Таблица 4- Основные средства поверки
|
Наименование и тип средства поверки |
Требуемые характеристики |
|
Трансформатор напряжения измерительный эталонный 4820spez |
Номинальные напряжения: 110000:^3/100:^3 В, 220000:^3/100:^3 В, 250000:^3/100:^3 В, 500000: ^3/100: \3 В, класс точности 0,02. |
|
Вольтметр универсальный В7-78/1 |
Диапазон измерения напряжения переменного тока от 100 мВ до 750 В с допускаемой относительной погрешностью ± 0,09 %. |
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 1516.3-96 «Электрооборудование переменного тока на напряжения от 1 до 750 кВ. Требования к электрической прочности изоляции».
3. Техническая документация фирмы - изготовителя.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
