Твердомеры стационарные NR3 D, AT130, AT250

Назначение

Твердомеры стационарные NR3 D, AT130, AT250 (далее - твердомеры) предназначены для измерения твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла и Бринелля.

Описание

Твердомеры представляют собой стационарные средства измерений, состоящие из системы приложения нагрузки и измерительного блока.

Принцип действия основан:

• для шкал Роквелла и Супер-Роквелла на статическом вдавливании алмазного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

• для шкал Бринелля на статическом вдавливании твёрдосплавного шарикового наконечника с последующим измерением глубины внедрения наконечника, и вычислением твёрдости по Бринеллю для стали.

При измерениях по методу Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Супер-Роквелла система приложения нагрузки обеспечивает приложение предварительной нагрузки и трёх основных нагрузок.

При измерениях по методу Бринелля система приложения нагрузки твердомеров обеспечивает приложение двух нагрузок.

Твердомеры имеют оригинальный механизм измерительной головки, позволяющий производить измерения неустойчивых и криволинейных деталей.

Твердомеры имеют модификации, в зависимости от реализованных шкал, для обозначения которых к основному наименованию прибавляют через пробел символы DR или DSR. Модификации с индексом DR обеспечивают измерения твёрдости по шкалам Роквелла HRA, HRB, HRC и шкалам Бринелля HB2,5/62,5/10, HB2,5/187,5/10. Модификации c индексом DSR обеспечивают измерения твёрдости по шкалам Супер-Роквелла HR15N, HR30N, HR45N, HR15T, HR30T, HR45T.

Твердомеры могут поставляться в 4-х видах конструктивного исполнения. Исполнения обозначаются: N - стандартное, T - с расширенными возможностями, CAR - подвижное, MUR - монтируемый на стену. Для идентификации исполнения в название твердомера после обозначения модификации через пробел добавляют обозначение исполнения.

NR3 D

AT130

AT250

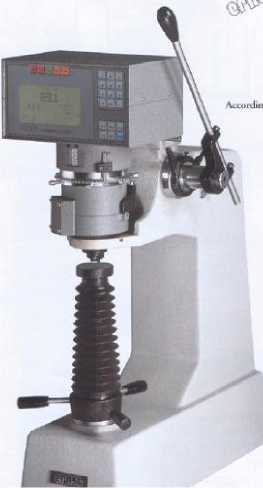

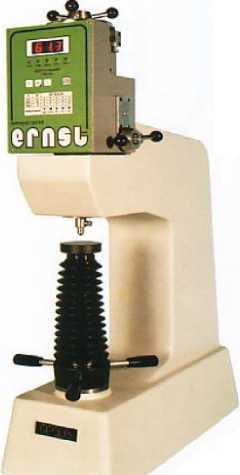

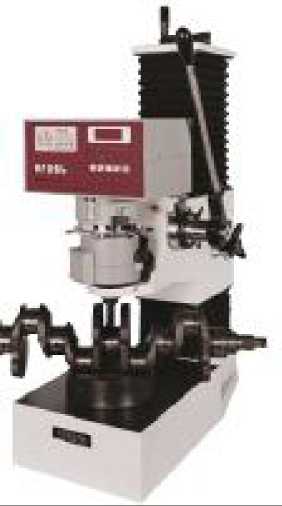

Рисунок 1. Внешний вид твердомеров в исполнении N.

Программное обеспечение

Программное обеспечение (ПО) используется для ввода исходных параметров и активизации цикла приложения нагрузки, а также с целью записи, хранения и статистической обработки результатов измерений.

Фирма-производитель имеет технологическое оборудование для отладки встроенного

ПО и выполняет тестирование ПО при выпуске прибора.

Передняя панель корпуса электронного блока твердомеров и пломбируется, что позволяет отслеживать доступ к платам в период между поверками.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - для твердомеров стационарных NR3 D, AT130-A; для твердомеров стационарных AT-250 - с.

Технические характеристики

Испытательные нагрузки для шкал Роквелла, Н предварительная основные

98,1

588,4; 980,7; 1471

29,42

147,1; 264,8; 411,9

Испытательные нагрузки для шкал Супер-Роквелла, Н предварительная основные

Рабочие условия применения: твердомера стационарного AT 130

Знак утверждения типа

Знак утверждения типа наносится на боковой правой поверхности корпуса твердомеров стационарных NR3 D, AT130, AT250 в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации NR_AT - 01РЭ типографским или иным способом.

Комплектность

-1 шт. (модификация, исполнение по заказу)

- 1 шт.

- 1 шт.

- 1 шт.

- 1 шт.

- 1 шт.

- 1 шт.

-1 шт.

-1 экз.

Твердомер стационарный NR3D (AT130, AT250)

Наконечник с алмазной пирамидой Роквелла

Наконечник с шариком 01,588 мм

Наконечник с шариком 02,5 мм

Плоский рабочий столик 060 мм

Плоский рабочий столик 010 мм

Большой V- образный рабочий столик

Малый V- образный рабочий столик

Руководство по эксплуатации NR_AT - 01РЭ

Поверка

осуществляется по документу ГОСТ 8.398-80 “Приборы для измерения твёрдости металлов и сплавов. Методы и средства поверки”.

Из-за особенности конструкции твердомеров AT130, AT250 не проводится поверка по пункту 3.6.3 ГОСТ 8.398-80 для методов Роквелла и Супер-Роквелла и по пунктам №.3.4.4, 3.4.5 ГОСТ 8.398-80 для метода Бринелля.

Основное поверочное оборудование: эталонные меры твёрдости МТР, МТСР и МТБ 2 разряда по ГОСТ 9031-75.

Сведения о методах измерений

1. ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю.

2. ГОСТ 9013-59 Металлы. Метод измерения твёрдости по Роквеллу.

3. ГОСТ 22975-78 Металлы и сплавы. Метод измерения твёрдости при малых нагрузках (по

Супер-Роквеллу).

Нормативные документы

к твердомерам стационарным NR3 D, AT130, AT250

1. ГОСТ 23677-79 Твердомеры для металлов. Общие технические требования.

2. ГОСТ 8.062-85 Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля.

3. ГОСТ 8.064-94 Государственная поверочная схема для средств измерений твёрдости по шкалам Роквелла и Супер-Роквелла.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством РФ требований промышленной безопасности к эксплуатации опасного производственного объекта;

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
