Весы электронные бункерные ВЭБ-3
| Номер в ГРСИ РФ: | 49769-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Весы электронные бункерные ВЭБ-3 (далее ╞ весы) предназначены для определения массы легирующих материалов в процессе доводки металла до заданного химического состава на участке изготовления стали на установках печь-ковшей № 1 и № 2 в Конверторном цехе № 1 ОАО ┌Новолипецкий металлургический комбинат√.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49769-12 | ||||||
| Наименование | Весы электронные бункерные | ||||||
| Модель | ВЭБ-3 | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 32a992ac-e354-8528-e3c5-e89ff3720721 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46370 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 297 п. 57 от 05.05.2012 |
Производитель / Заявитель
Фирма "Siemens VAI Metals Technologies GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 32-11-010-2011 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49769-12: Описание типа
2012-49769-12.pdf
|
Скачать | 191.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы электронные бункерные ВЭБ-3 (далее - весы) предназначены для определения массы легирующих материалов в процессе доводки металла до заданного химического состава на участке изготовления стали на установках печь-ковшей № 1 и № 2 в Конверторном цехе № 1 ОАО «Новолипецкий металлургический комбинат».
Описание
Весы являются электронными, стационарными, с автоматическим
уравновешиванием и с дискретным отсчетным устройством.
В состав каждого экземпляра весов входят:
- грузоприемное устройство в виде бункера;
- датчики весоизмерительные тензорезисторные RTN класса точности С3, предел измерения 4,7 т фирмы Hottinger Baldwin Messtechnik GmbH, Германия в количестве 3 шт., номер Госреестра СИ 21175-07;
- прибор весоизмерительный WE2110 фирмы Hottinger Baldwin Messtechnik GmbH, Германия, c устройством индикации, номер Госреестра СИ 20785-09;
- дисплей.
Заводские номера весов, тензорезисторных датчиков и приборов весоизмерительных указаны в таблице 1.
Таблица 1
|
Заводские номера весов ВЭБ-3 |
Заводские номера приборов весоизмерительных WE2110 |
Заводские номера весоизмерительных тензорезисторных датчиков |
|
01 |
3264122 |
00283KCV, 00283W9G,00283XL4 |
|
02 |
3264016 |
00283XG1, 00283XGD, 00283X4Y |
|
03 |
3264037 |
00283XGG, 00283XC6, 00283XCF |
|
04 |
3264022 |
00283XOZ, 00283WBM, 00283XGK |
|
05 |
3264032 |
00283XCL, 00283XD6, 00283XGC |
|
06 |
3264076 |
00283XCA, 00283WHT, 00283XCC |
|
07 |
3264027 |
00283XCP, 00283XGI, 00283XDO |
|
08 |
3264078 |
00283W9X, 00283X57, 00283XCO |
|
09 |
3264030 |
00283WUI, 00283XCN, 00283XGE |
|
10 |
3264014 |
00283WU6, 00283XC7 00283XGF |
Общий вид элементов весов ВЭБ-3 представлен на рисунке 1.
Места установки датчиков
а) грузоприемная платформа весов в виде бункера

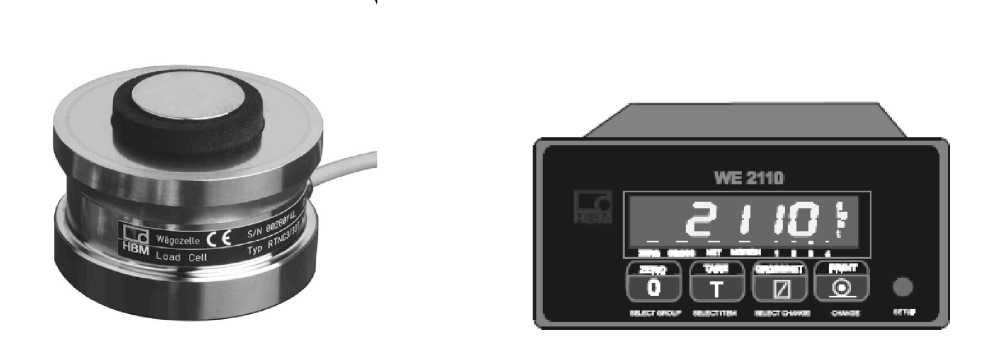

б) общий вид датчика весоизмерительного тензорезисторного RTN
в) общий вид прибора весоизмерительного WE2110
Рисунок 1 - Общий вид элементов весов электронных бункерных ВЭБ-3
Принцип действия весов основан на преобразовании деформации упругих элементов тензорезисторных датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Далее
лист № 3 всего листов 5 аналоговый электрический сигнал поступает в прибор весоизмерительный, в котором сигнал обрабатывается, значение массы взвешиваемого груза индицируется в устройстве индикации и передается на дисплей. Взвешивание происходит в статическом режиме.
Весы снабжены следующими функциями:
- автоматическая и полуавтоматическая установка нуля;
- сигнализация об ограничении диапазона взвешивания.
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
НВМ WE2110 Р54 |
Software version: P53E |
Р54х 4-1 |
C000027 |
CRC-16 |
Программное обеспечение (ПО) весов разработано фирмой Hottinger Baldwin Messtechnik GmbH (HBM), Германия. ПО весов встроено в прибор весоизмерительный WE2110. Прибор смонтирован в отдельном шкафу.
Для защиты ПО от преднамеренных воздействий на модуль с ПО внутри прибора WE2110 наклеена голограмма фирмы-производителя. Голограмма разрушается при попытке изъятия модуля.
С целью защиты ПО весов от непреднамеренных и преднамеренных изменений метрологически значимой части ПО и измеренных данных, предусмотрено:
- наличие двух паролей для установки рабочего режима;
- блокировка прибора в нерабочем состоянии;
- нанесение на лицевую панель прибора весоизмерительного WE2110 знака поверки на место расположения кнопки «Setup», разрешающей доступ в ПО;
- пломбирование мест соединения задней панели и корпуса прибора весоизмерительного WE2110 пломбировочными наклейками.
Места нанесения знака поверки и пломбировочных наклеек указаны на рисунке 2.
Знак поверки
Пломбировочные наклейки

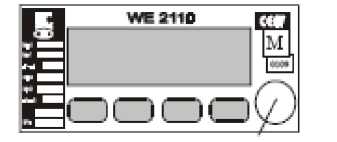

Рисунок 2 - Места нанесения знака поверки и пломбировочных наклеек
Защита ПО от непреднамеренных и преднамеренных воздействий по МИ 3286-2010 соответствует уровню «С».
Технические характеристики
Метрологические и технические характеристики весов приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Заводские номера весов: 01-10 |
|
Максимальная нагрузка, Max, кг |
3000 |
|
Минимальная нагрузка, Min, кг |
80 |
|
Действительная цена деления, d, кг |
2 |
|
Поверочное деление, e, кг |
4 |
|
Число поверочных делений, n |
750 |
|
Пределы допускаемой абсолютной погрешности при поверке для нагрузки m, выраженной в поверочных делениях e, ± кг 0 < m < 500 500 < m < 2000 2000 < m < 10000 |
2 4 - |
|
Время прогрева, мин, не менее |
5 |
Примечание - Термины и условные обозначения метрологических и технических характеристик весов в настоящем описании типа приведены в соответствии с требованиями ГОСТ Р 53228-2008.
Условия эксплуатации весов:
- диапазон рабочих температур, °С от минус 10 до плюс 40
- относительная влажность воздуха, % от 30 до 80
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульном листе Руководства по эксплуатации ВС 4274-010-05757665-2011 РЭ.
Комплектность
1 Весы электронные бункерные ВЭБ-3 1 комп.
2 Комплект соединительных кабелей 1 комп.
3 Руководство по эксплуатации ВС 4274-010-05757665-2011РЭ 1 шт.
4 Методика поверки МП 32-11-010-2011 1 шт.
Поверка
осуществляется по документу МП 32-11-010-2011 «Весы электронные бункерные ВЭБ-3.
Методика поверки», утвержденному ФБУ «Липецкий ЦСМ» 09.12.2011 г.
Основные средства поверки - гири с номинальным значением массы 1 кг, 2 кг, 20 кг класса точности М1 по ГОСТ 7328-2001.
Сведения о методах измерений
Методика измерений содержится в «Руководстве по эксплуатации весов ВЭБ-3 ВС 4274-010-05757665-2011РЭ ».
Нормативные документы
1 ГОСТ Р 53228-2008 ГСИ. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерений массы».
3 Техническая документация фирмы-изготовителя весов (Рабочий проект на установку печь-ковш № 1 и № 2, Руководство по эксплуатации весов ВС 4274-010-05757665-2011РЭ).
4 МП 32-11-010-2011 «Весы электронные бункерные ВЭБ-3. Методика поверки», утвержденная ФБУ «Липецкий ЦСМ» 09.12.2011 г.
Рекомендации к применению
Область применения весов - осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
