Источники питания повышенной мощности Б5-3030М, Б5-3050М
| Номер в ГРСИ РФ: | 49796-12 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | ЗАО "ПрофКИП", г.Мытищи |
Источники питания повышенной мощности серии Б5-3030М, Б5-3050М (далее ╞ источники питания), предназначены для измерения и воспроизведения стабилизированного напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49796-12 |
| Действует | по 05.05.2017 |
| Наименование | Источники питания повышенной мощности |
| Модель | Б5-3030М, Б5-3050М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | aebaf48d-04eb-3b14-7e65-cb65ec37e66c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 35.15 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 05.05.2017 |
| Номер сертификата | 46398 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 297 п. 85 от 05.05.2012 |
Производитель / Заявитель
ЗАО "ПрофКИП", РОССИЯ, г.Мытищи
Россия
Поверка
| Методика поверки / информация о поверке | МП-305/447-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1096
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1042 (95%) |
| Неуспешных поверок (СИ непригодно) | 54 (5 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49796-12: Описание типа
2012-49796-12.pdf
|
Скачать | 104.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Источники питания повышенной мощности серии Б5-3030М, Б5-3050М (далее - источники питания), предназначены для измерения и воспроизведения стабилизированного напряжения и силы постоянного тока.
Описание
Источники питания серии Б5-3030М, Б5-3050М представляют собой регулируемые источники питания с плавно регулируемым постоянным стабилизированным напряжением и стабилизированным током.
Конструктивно источники питания серии Б5-3030М, Б5-3050М состоят из базового блока, максимально допустимые выходные параметры источников питания представлены в таблице 1.
Управление и контроль за режимами работы источников питания серии Б5-3030М, Б5-3050М осуществляет встроенный в базовый блок микроконтроллер. Встроенный измеритель напряжения и тока обеспечивает контроль значений воспроизводимых силы тока и напряжения.
Источники питания серии Б5-3030М, Б5-3050М обладают низкими значениями нестабильности при изменении нагрузки, а также низким уровнем шумов в нагрузке. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе. Просторный корпус источников питания, с большим и малошумящим вентилятором, обеспечивают стабильную и продолжительную работу на высоких мощностях. Электронное табло обеспечивает необходимую точность установки выходных параметров

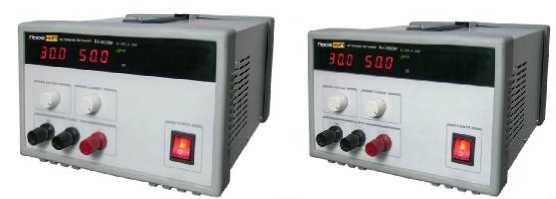

Рисунок 1 - Фотографии общего вида источников питания серии Б5-3030М, Б5-3050М

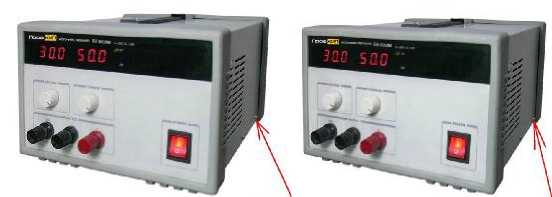

Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Технические характеристики
Основные метрологические и технические характеристики источников питания серии
Б5-3030М, Б5-3050М представлены в таблицах 1 - 3.
Таблица 1 - Выходные параметры источников питания серии Б5-3030М, Б5-3050М
|
Модификация |
Б5-3030М |
Б5-3050М |
|
Количество каналов |
1 |
1 |
|
Максимальное напряжение постоянного тока на выходе |
30 В |
30 В |
|
Максимальная сила постоянного тока на выходе |
30 А |
50 А |
Таблица 2 - Основные метрологические характеристики источников питания серии Б5-3030М, Б5-3050М
|
Модификация |
Б5-3030М |
Б5-3050М |
|
Нестабильность напряжения на выходе при изменении напряжения питания на + 10 % от номинального значения в режиме стабилизации напряжения |
± (0,01 % • имакс + 0,5) мВ | |
|
Нестабильность силы тока на выходе при изменении напряжения питания на + 10 % от номинального значения в режиме стабилизации тока |
± (0,05 % • 1макс + 5) мА | |
|
Уровень пульсаций выходного напряжения (СКЗ) |
± 50 мВ | |
|
Уровень пульсаций выходного тока |
± 30 мА | |
Примечания: имакс - максимальное значение выходного напряжения;
I макс - максимальное значение выходного тока.
Таблица 3 - Основные технические характеристики источников питания серии Б5-3030М, Б5-3050М
|
Модификация |
Б5-3030М |
Б5-3050М |
|
Номинальные параметры сети питания, В |
110 - 127 В ± 10 % / 60 Гц 220 - 240 В ± 10 % / 50 Гц | |
|
Габаритные размеры (длина х ширина х высота), мм |
390 х 250 х 200 |
390 х 250 х 200 |
|
Масса, кг, не более |
6,5 |
6,5 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, мм рт. ст. |
от 10 до 30 от 30 до 80 от 630 до 795 | |
Знак утверждения типа
Знак утверждения типа наносят на лицевую панель корпуса источников питания методом трафаретной печати со слоем защитного покрытия и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплект поставки источников питания серии Б5-3030М, Б5-3050М
|
Наименование |
Б5-3030М |
Б5-3050М |
|
Источник питания |
1 |
1 |
|
Сетевой шнур |
1 |
1 |
|
Предохранитель |
2 |
2 |
|
Руководство по эксплуатации |
1 |
1 |
|
Методика поверки МП-305/447-2011 |
1 |
1 |
Поверка
осуществляется по документу МП-305/447-2011 «Источники питания повышенной мощности серии Б5-3030М, Б5-3050М. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 30 сентября 2011 г.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А: диапазон измерения напряжения постоянного тока: 0 - 1000 В; пределы допускаемой абсолютной погрешности измерения (AU): ± (0,5 • 10-6 - 2,5 • 10-6) • U;
- нагрузка электронная программируемая PEL-300: диапазон установки значений входного напряжения: 3 - 60 В; предел допускаемой абсолютной погрешности установки (AU): ± 0,1 В; диапазон установки значений входного тока: 0,006 - 60 А; пределы допускаемой абсолютной погрешности установки (AI): ± (0,0016 - 0,16) А;
- катушка электрического сопротивления Р310: номинальное сопротивление: 0,001 Ом; класс точности: 0,02;
- микровольтметр В3-57: диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц; предел допускаемой основной погрешности: ± (1 - 4) %
Сведения о методах измерений
Методы измерений с помощью источников питания серии Б5-3030М, Б5-3050М указаны в документе «Источники питания повышенной мощности серии Б5-3030М, Б5-3050М. Руководство по эксплуатации».
Нормативные документы
ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 х 10-16 - 30 А»; ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»; ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия», Технические условия ТУ 4237-179-66145830-2011.
Рекомендации к применению
Применяются вне сферы государственного регулирования обеспечения единства измерений.
