Теплосчетчики ультразвуковые комбинированные Ultra S3

Назначение

Теплосчетчик ультразвуковой комбинированный Ultra S3 предназначен для измерения количества теплоносителя, тепловой энергии и энергии охлаждения.

Описание

Принцип действия теплосчётчика ультразвукового комбинированного Ultra S3 основан на вычислении потребляемого количества тепловой энергии путём обработки измерительной информации об объёме теплоносителя и разности его температур в подающем и обратном трубопроводе.

Теплосчётчики ультразвуковые комбинированные Ultra S3 состоят из преобразователя расхода - ультразвукового расходомера, тепловычислителя и комплекта из двух подобранных термометров сопротивления (Pt100 или Pt500), один из которых установлен в ультразвуковом расходомере. Тепловычислитель может быть закреплён, как на самом преобразователе расхода, так и отдельно от него.

Тепловычислитель, при изготовлении может быть запрограммирован для монтажа ультразвукового расходомера как на подающем, так и на обратном трубопроводе, в зависимости от технических требований. Возможны следующие варианты изготовления:

- теплосчетчик (для систем теплоснабжения);

- теплосчетчик комбинированный (для систем теплоснабжения и кондиционирования).

Тепловычислитель дополнительно может быть укомплектован коммуникационными модулями: 2 импульсных выхода (пропорциональных энергии и объему), 2 импульсных входа (подключение дополнительных расходомеров), M-Bus, RS485, RS232.

Преобразователи расхода различаются резьбовым и фланцевым присоединением к трубопроводу.

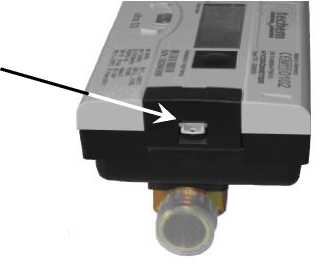

На корпусах вычислителя и преобразователя расхода предусмотрены места для опломбирования. В зажимной гайке термопреобразователей сопротивления так же предусмотрены отверстия для опломбирования.

Места для опломбирования

Программное обеспечение

Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «А», согласно МИ 3286-2010. В программном обеспечении не предусмотрено изменение текущих данных и параметров настройки.

Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

Таблица 1.

Технические характеристики

Пределы допускаемой относительной погрешности теплосчётчика ультразвукового комбинированного Ultra S3 при измерении количества тепловой энергии соответствуют классу 2 по ГОСТ Р EN1434-2006 (часть 1) или классу С по ГОСТ Р 51649-2000, определяется в соответствии с формулой (1), и не превышает значений, приведённых в таблице 2.

s = / 2 + 4 Агин + 0,02 QMa ^                                (1)

s l         A t            Qt )

i

где   ДtMUH - минимальная разность температур в подающем и обратном трубопроводе;

Дt - максимальная, измеряемая теплосчётчиком, разность температур;

QMaKC — максимальный расход для данной модификации теплосчётчика;

Qi - текущий расход в трубопроводе, на котором установлен теплосчётчик.

Таблица 2.

Диапазон измерений температуры теплоносителя, °С               от +5 до +150.

Диапазон измерений разности температур теплоносителя, °С        от 3 до 147.

Пределы допускаемой абсолютной погрешности теплосчётчика

при измерении разности температуры теплоносителя, °С

Предел допускаемой относительной погрешности теплосчётчика при измерении объёма теплоносителя, %

- в диапазоне расходов от Q мин до Q перех

- в диапазоне расходов от Q перех до Q макс

Диапазоны измерений расхода теплоносителя, приведены в таблице 3: Таблица 3.

* - При специальном заказе возможно изменение диапазона расходов.

Пределы допускаемой относительной погрешности измерения интервалов времени, %

±0,02.

от +5 до +130;

от +5 до +150.

1,6 или 2,5.

0,13.

от +5 до +55 (класс А и С по ГОСТ Р EN1434-2006 (часть 1).

3,6.

Рабочие условия применения:

Диапазон рабочих температур, оС

- для номинального расхода до 2,5 м3/час

- для номинального расхода от 2,5 м3/час до 60 м3/час Рабочее давление теплоносителя, не более, МПа: Потеря давления (на Q ном), не более, МПа

Температура окружающей среды, °С

Напряжение питания (от батареи), В

Габаритные размеры и масса теплосчётчиков приведены в таблице 4.

Таблица 4.

Знак утверждения типа

наносится на корпус тепловычислителя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

- теплосчётчик ультразвуковой комбинированный Ultra S3 в сборе........................... 1 шт.;

- упаковка.................................................................................................. 1 шт.;

- руководство по эксплуатации........................................................................ 1 экз.

- методика поверки....................................................................................... 1 экз.

Поверка

осуществляется по документу МП 49812-12 «ГСИ. Теплосчётчик ультразвуковой комбинированный Ultra S3. Методика поверки», утверждённому руководителем ГЦИ СИ 24 октября 2011г.

При поверке применяются следующие средства измерения:

- установка поверочная с диапазоном расхода от 0,01 до 100 м3/ч, пределы допускаемой погрешности по объёмному расходу не более ±0,25 %;

- термостат переливной прецизионный ТПП-1.0, нестабильность не более 0,01 °С;

- термостат переливной прецизионный ТПП-1.1, нестабильность не более 0,01 °С;

- измеритель температуры многоканальный МИТ-8.10, ПГ = ±0,004+10-5Jt| °С;

- термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,07 °С;

- меры электрического сопротивления Р4831, КТ 0,02;

- секундомер электронный «СЧЕТ-1М», ПГ = ±(6х10-5хТ+С) с.

Нормативные документы

ГОСТ Р EN 1434-(1-6)-2006 «Теплосчётчики».

ГОСТ Р 51649-2000 «Теплосчётчики для водяных систем теплоснабжения. Общие технические условия»;

Техническая документация фирмы «Techem» GmbH, Германия.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
