Масс-спектрометры amaZon
| Номер в ГРСИ РФ: | 49818-12 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Bruker Optik GmbH", Германия |
Масс-спектрометры amaZon предназначены для измерений масс-спектров проб в жидкой фазе.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49818-12 |
| Действует | по 05.04.2022 |
| Наименование | Масс-спектрометры |
| Модель | amaZon |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 8292f943-b380-8991-5360-4b0a0df9aa92 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2017 |
| Номер сертификата | 46547 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 351 п. 18 от 18.05.2012 |
Производитель / Заявитель
Фирма "Bruker Daltonik GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке |
Масс-спектрометры amaZon фирмы "Bruker Daltonik GmbH", Германия Методика поверки
(с 05.04.2012)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 88 (98%) |
| Неуспешных поверок (СИ непригодно) | 2 (2 %) |
| Актуальность информации | 21.12.2025 |
Поверители
Скачать
|
49818-12: Описание типа
2017-49818-12.pdf
|
Скачать | 167.8 КБ | |
|
49818-12: Методика поверки
2025-mp49818-12.pdf
|
Скачать | 165 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Масс-спектрометры amaZon предназначены для измерений масс-спектров проб в жидкой фазе.
Описание
Конструктивно масс-спектрометры amaZon выполнены в виде отдельных модулей, функционально связанных между собой и управляемых по заданной программе от компьютера.

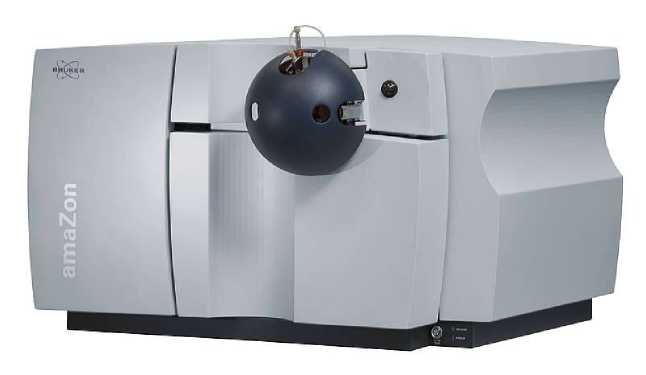

Рисунок 1 - Общий вид масс-спектрометра amaZon
Масс-спектрометры amaZon представляют собой многоцелевые измерительные системы, состоящие из нового ионного источника Appolo II, системой двойных ионных воронок, четырехстадийной вакуумной системы на основе турбомолекулярных и форвакуумных насосов, анализатора масс на основе мультипольной ловушкой высокой емкости и персонального компьютера, генератора азота, компрессора воздуха, системы поставки подвижной фазы за базе шприцевого насоса, системы поставки жидкой фазы на базе жидкостного насоса, ввода образца на базе автосемплера и дополнительного детектора для фиксации времени выхода основного вещества.
Разделение и детектирование ионов осуществляется в ионной ловушке. В масс-спектрометрах может быть реализован режим двухступенчатого разделения ионов (MS/MS режим). Пробы исследуемых веществ вводятся в иглу-инжектор. Ионизация осуществляется электрораспылением. Возможна также химическая и фотоионизация при атмосферном давлении.

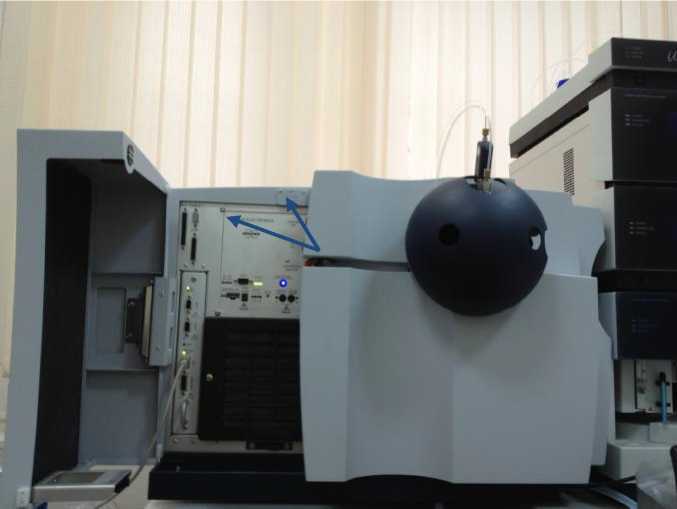

Рисунок 2 - Защита масс-спектрометра amaZon от несанкционированного доступа.
Программное обеспечение реализуется в операционной среде Windows. Оно позволяет задавать и контролировать режимы анализа, рассчитывать результаты измерений, вводить и выводить накопленную информацию и представлять ее в виде таблиц, графиков, спектров, тестовых файлов и т.д. По специальному заказу масс-спектрометры дополнительно комплектуются библиотеками спектров широкого класса веществ, что позволяет проводить идентификацию исследуемых образцов.
Масс-спектрометры amaZon обеспечены системой ограничения доступа к функциональным блокам оборудования при помощи опломбированных блоков (рис.2). Пломбировка осуществляется при помощи специальных винтов, ключ к которым находится на заводе-изготовителе или у сервисных инженеров, прошедших специализированное обучение по ремонту данного типа оборудования. Пломбировка блоков осуществляется на заводе производителе, либо сервисным инженером при наличии сертификата фирмы производителя о допуске к ремонту и обслуживанию данного оборудования.
Программное обеспечение
Масс-спектрометры amaZon управляются с помощью программы EsqLC.
Данная программа обеспечивает следующие возможности:
• установка условий измерения: диапазон измеряемых масс, параметры осушающего и охлаждающего газов, программирование различных режимов во время измерения и т.д.
• установка режимов измерения: измерение в положительной, отрицательной, или переменной полярности, автоматическая или запрограммированная последовательная фрагментация ионов до 11й степени.
• отображение и обработка спектров. Включает автоматическую и ручную идентификацию спектров; автоопределение пиков, разрешение пиков, масштабирование, сохранение и т.д.
• дополнительные возможности: получение заданных пользователем хроматограмм (полного ионного тока, основного пика, пиков заданных диапазонов масс); получение дополнительных ионов с помощью реакции PTR или фрагментации ETD; калибровка режимов фрагментации, изоляции, сканирования; возможность управления шприцевым насосом для прямого ввода образца и других систем предварительного разделения.
|
Наименование программного обеспечения |
Идентификационное на именование программного обеспечения |
Номер версии (идентификационный номер) про граммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
EsqLC.exe |
EsqLC |
V. 7.1.50.35 |
445CE9ED |
Алгоритм электронной подписи CRC 32 |
Влияние программного обеспечения масс-спектрометра amaZon учтено при нормировании метрологических характеристик.
Масс-спектрометр amaZon имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики масс-спектрометров amaZon приведены в Таблице 1.
Таблица 1.
|
amaZon | |
|
Диапазон регистрируемых масс, а.е.м. |
50.....3000 |
|
Пределы допускаемой основной абсолютной погрешности измерений регистрируемых масс, а.е.м. |
±0,15 |
|
Разрешение на полувысоте, а.е.м. (возможность расширения) |
0,3 0,1 |
|
Максимальная скорость сканирования, а.е.м./с |
52 000 |
|
Предел обнаружения при инжекции резерпина в MS моде при отношении сигнал/шум 10:1 на высших фрагментах молекулярного иона m/z=609, пг |
5 |
|
Предел обнаружения при инжекции резерпина в MS/MS моде при отношении сигнал/шум 500:1 на высших фрагментах молекулярного иона m/z=609, фг/мкл |
125 |
|
Стабильность шкалы масс: отклонение в течение 8 часов, а.е.м. |
±0,2 |
|
Переключение полярности |
Переключение полярности с нулевой задержкой с частотой 20 Гц |
|
Напряжение питания переменного тока , В |
220 (+10/-15%) |
|
Потребляемая мощность , кВ •А |
2,0 |
|
Г абаритные размеры, мм |
760x890x510 |
|
Масса, нетто/брутто, кг |
86/108 |
|
У словия эксплуатации : - оптимальная температура окружающей среды , °С - диапазон температуры окружающей среды°С - влажность окружающей среды, % |
18-24 15-35 5-95 |
|
Условия хранения и транспортирования: - температура окружающей среды , °С - влажность окружающей среды, % |
0-40 5-95 |
|
Наличие ETD источника |
+* |
|
Срок службы, лет |
10 |
* опционально.
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации в виде компьютерной графики.
Комплектность
- масс-спектрометр
• форвакуумный насос
• источники ионов c распылителями (игла небулайзера)
• устройство ввода пробы
- компьютер (системный блок, монитор, устройство для печати (принтер), программное обеспечение)
- источник газа для источников ионов (генератор азота, компрессор воздуха)
- система предварительного разделения на основе ВЭЖХ с нано-потоками
- набор стандартов, запасные части, расходные материалы и пр.
- руководство по эксплуатации
- методика поверки
Поверка
осуществляется в соответствии с документом МП 49818-12 «Масс-спектрометры amaZon. Методика поверки», разработанным и утвержденным ГЦИ СИ ОАО ФНТЦ «Инверсия» в декабре 2011 г. Основные средства поверки:
- аттестованные смеси (растворы) резерпина (фармакопейная статья ФС 423267-96, CAS 50-55-5),
- вода дистиллированная по ГОСТ 6709-72;
- ацетонитрил для жидкостной хроматографии (ТУ 6-09-4326-76)
- набор пипеток по ГОСТ 20292-74
- колбы по ГОСТ 1770-74
-лабораторные весы по ГОСТ 24104-88
Сведения о методах измерений
Методики измерений приведены в Руководстве по эксплуатации.
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
- при осуществлении ветеринарной деятельности,
- при осуществлении деятельности в области охраны окружающей среды,
- при выполнении работ по оценке промышленной продукции и продукции других
в идов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
