Весы неавтоматического действия SJ
| Номер в ГРСИ РФ: | 49846-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Shinko Denshi Co., Ltd.", Япония |
Весы неавтоматического действия SJ (далее ╞ весы), предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49846-12 |
| Действует | по 04.05.2022 |
| Наименование | Весы неавтоматического действия |
| Модель | SJ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | d2b4d57f-d8e6-1882-54c2-0b4dcfb13b47 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Япония |
| Информация о сертификате | |
| Срок действия сертификата | 11.05.2017 |
| Номер сертификата | 46451 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 328 п. 26 от 11.05.2012 |
Производитель / Заявитель
Фирма "Shinko Denshi Co., Ltd.", Япония
Япония
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-2008 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
2231
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2225 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 24.12.2025 |
Поверители
Скачать
|
49846-12: Описание типа
2017-49846-12.pdf
|
Скачать | 124.8 КБ | |
|
49846-12: Методика поверки
2022-mp49846-12.pdf
|
Скачать | 74.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы неавтоматического действия SJ (далее - весы), предназначены для статического измерения массы.
Описание
Конструктивно весы выполнены в едином корпусе и включают в себя следующие части: грузоприемное устройство, грузопередающее устройство, весоизмерительное устройство с показывающим устройством.
Общий вид весов показан на рисунке 1.
Рисунок 1 - Общий вид весов неавтоматического действия SJ
Принцип действия весов основан на преобразовании частоты вибрации акустического весоизмерительного датчика, возникающей при его растяжении или сжатии под действием взвешиваемого груза, в цифровой электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Результаты взвешивания выводятся на дисплей.
Питание весов осуществляется через адаптер сетевого питания. В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1) - только для модификаций SJ-620CE, SJ-6200CE;
- взвешивание в различных единицах измерения массы (2.1).
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- вычисление процентных соотношений;
- режим сравнения.
Весы выпускаются в следующих модификациях: SJ-220CE, SJ-420CE, SJ-620CE, SJ-1200CE, SJ-2200CE, SJ-4200CE, SJ-6200CE, SJ-12KCE, отличающихся метрологическими характеристиками.
Обозначение модификаций весов имеет вид SJ-A[K]CE, где:
SJ - обозначение типа весов;
А - обозначение максимальной нагрузки (Max), в граммах (для модификации SJ-12KCE в килограммах);
[К] - (если присутствует) означает весы с максимальной нагрузкой (Max) более 10 кг.

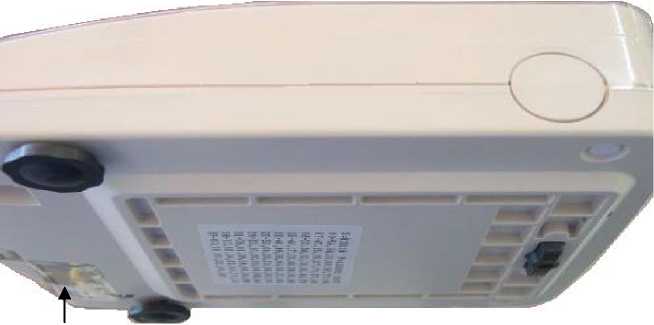

Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Место размещения пломбы (переключатель юстировки)
Рисунок 2 - Схема пломбировки весов от несанкционированного доступа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на нижней части корпуса весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и установки переключателя юстировки в положение «ON». Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее при включении весов. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
—* |
|
Номер версии (идентификационный номер) ПО |
SJ0601 |
|
Цифровой идентификатор ПО |
—* |
*Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО не используется на устройствах при работе со встроенным ПО.
Технические характеристики
Максимальная (Мах) и минимальная (Min) нагрузки, поверочный интервал (е), число поверочных интервалов (n), действительная цена деления (d), интервалы взвешиваний и пределы допускаемой погрешности (mpe) в зависимости от модификации весов приведены в таблице 2 и таблице 3.
Таблица 2
|
Характеристика |
Модификации | |||
|
SJ-220CE |
SJ-420CE |
SJ-620CE |
SJ-1200CE | |
|
Мах, г |
220 |
420 |
620 |
1200 |
|
Min, г |
0,2 |
0,2 |
0,5 |
5 |
|
Действительная цена деления (d), г |
0,01 |
0,01 |
0,01 |
0,1 |
|
Поверочный интервал (е ),г |
0,01 |
0,01 |
0,1 |
0,1 |
|
Число поверочных интервалов (n) |
22000 |
42000 |
6200 |
12000 |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Пределы допускаемой погрешности при поверке для нагрузки m, выраженной в поверочных интервалах е, ± г 0<m <5000 5000< m <20000 20000< m <100000 |
0,005 0,01 0,015 |
0,005 0,01 0,015 |
0,05 0,1 - |
0,05 0,1 - |
|
Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке. | ||||
|
Диапазон уравновешивания тары |
100% Мах | |||
|
Диапазон рабочих температур, °С |
от +10 до +30 | |||
|
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||
Таблица 3
|
Характеристика |
Модификации | |||
|
SJ-2200CE |
SJ-4200CE |
SJ-6200CE |
SJ-12KCE | |
|
Мах, г |
2200 |
4200 |
6200 |
12000 |
|
Min, г |
5 |
5 |
5 |
50 |
|
Действительная цена деления (d), г |
0,1 |
0,1 |
0,1 |
1 |
|
Поверочный интервал (е), г |
0,1 |
0,1 |
1 |
1 |
|
Число поверочных интервалов (n) |
22000 |
42000 |
6200 |
12000 |
|
Характеристика |
Модификации | |||
|
SJ-2200CE |
SJ-4200CE |
SJ-6200CE |
SJ-12KCE | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
II | |||
|
Пределы допускаемой погрешности при поверке для нагрузки m, выраженной в поверочных интервалах е, ± г 0< m <5000 5000< m <20000 20000< m <100000 |
0,05 0,1 0,15 |
0,05 0,1 0,15 |
0,5 1 - |
0,5 1 - |
|
Пределы допускаемой погрешности в эксплуатации (у пользователя) и при осуществлении государственного метрологического надзора за весами и их применением равны удвоенному значению пределов допускаемых погрешностей при поверке. | ||||
|
Диапазон уравновешивания тары |
100% Мах | |||
|
Диапазон рабочих температур, °С |
от +10 до +30 | |||
|
Электрическое питание -от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | |||
Масса и габаритные размеры весов приведены в таблице 4.
Таблица 4
|
Модификации |
Масса, кг, не более |
Г абаритные размеры весов, мм, не более |
|
SJ-220CE, SJ-420CE, SJ-620CE, SJ-1200CE |
1,3 |
235х182х75 |
|
SJ-2200CE, SJ-4200CE, SJ-6200CE, SJ-12KCE |
2,7 |
265х192х87 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
| Наименование |
Обозначение |
Количество |
|
Весы |
- |
1 шт. |
|
Адаптер сетевого питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки: гири, соответствующие классам точности Е2, F1 по
ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
