Резервуары горизонтальные двустенные РГСД
| Номер в ГРСИ РФ: | 49861-12 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Жатайский завод металлоконструкций", пос.Жатай |
Резервуары горизонтальные двустенные РГСД предназначены для измерений объема светлых нефтепродуктов и их хранения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49861-12 |
| Действует | по 10.04.2022 |
| Наименование | Резервуары горизонтальные двустенные |
| Модель | РГСД |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 56bd3f7b-3a90-8b09-30dc-bcff716cdfa8 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.01.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2017 |
| Номер сертификата | 46557 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 351 п. 28 от 18.05.2012 |
Производитель / Заявитель
ООО "Жатайский завод металлоконструкций", РОССИЯ, пос.Жатай
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.346-2000 |
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 24 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49861-12: Описание типа
2017-49861-12.pdf
|
Скачать | 98.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Резервуары горизонтальные двустенные РГСД предназначены для измерений объема светлых нефтепродуктов и их хранения.
Описание

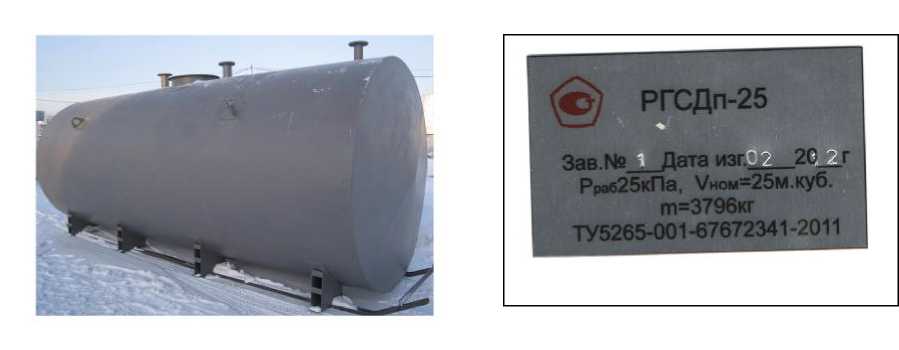

Резервуары горизонтальный двустенный РГСД представляют собой горизонтальные цилиндрические сварные стальные двустенный сосуды с внутренними жёсткостями и люком. Для строповки при перемещении предусмотрены грузовые петли. Резервуары горизонтальные двустенные РГСД односекционные. Конструкция резервуаров предусматривает как наземную установку, так и подземную установку - исполнение РГСДп. Резервуары оснащены входным и выходным линиями и могут быть оборудованы автоматической системой сигнализации перелива. Межстенное пространство формируется прокладками из стального листа толщиной 6 мм.
Наружные поверхности резервуаров горизонтальных двустенных РГСД для надземного использования покрыты двумя слоями грунтовки и двумя слоями краски.
При подземной установке - покрытие битумно-резиновой мастикой ГОСТ 15836-79 или битумом нефтяным изоляционным по ГОСТ 9812-74.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблице 1
Таблица 1
|
Наименование параметра |
Тип резервуара | ||
|
РГСД-15 (РГСДп-15) |
РГСД-20 (РГСДп-20) |
РГСД-25 (РГСДп-25) | |
|
Значение параметра | |||
|
Номинальная вместимость, м3 |
15 |
20 |
25 |
|
Предел допускаемой относительной погрешности определения вместимости % *, не более |
±0,20 ±0,25 | ||
|
Габаритные размеры, не более: - диаметр, мм; - длина, мм; - высота (с трубопроводами), мм. |
2178 4360 2450 |
2178 5770 2450 |
2178 7098 2450 |
|
Масса резервуара, не более, кг |
2545 |
3199 |
3796 |
|
Объём межстенного пространства, не более, м3 |
0,174 |
0,244 |
0,279 |
|
Рабочее давление, не более кПа |
25 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха при 20 °С, |
от минус 60 до + 40 не более 90 % | ||
*- в зависимости от погрешности измерений объема
Знак утверждения типа
наносится на маркировочную табличку методом шелкографии и титульный лист паспорта типографским способом.
Комплектность
- резервуар горизонтальный двустенный РГСД- 1 шт;
- паспорт - 1 шт.
Сведения о методах измерений
Сведения о методиках (методах) измерений отсутствуют
Поверка
осуществляется по документу ГОСТ Р 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Нормативные документы
1. ГОСТ 8.470-80 «Государственная поверочная схема для средств измерения объема».
2. ТУ 5265-001-67672341-2011 «Резервуары горизонтальный двустенный РГСД. Технические условия».
Рекомендации к применению
- при осуществлении торговых операций.
