Манометры дифференциальные показывающие Orange 1831 DG
| Номер в ГРСИ РФ: | 49865-12 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Фирма "Orange Research, Inc.", США |
Манометры дифференциальные показывающие Orange 1831 DG (далее ╞ манометры) предназначены для измерений массового расхода жидкости и газа по перепаду давления.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 49865-12 | ||||||||||||
| Наименование | Манометры дифференциальные показывающие | ||||||||||||
| Модель | Orange 1831 DG | ||||||||||||
| Характер производства | Единичное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 168369c5-bd31-1f9a-4735-f44c93be07ab | ||||||||||||
| Испытания |
|
||||||||||||
| Год регистрации | 2012 | ||||||||||||
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46414 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 343 п. 01 от 15.05.2012 |
Производитель / Заявитель
Фирма "Orange Research, Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МИ 2124-90 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49865-12: Описание типа
2012-49865-12.pdf
|
Скачать | 242.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Манометры дифференциальные показывающие Orange 1831 DG (далее - манометры) предназначены для измерений массового расхода жидкости и газа по перепаду давления.
Описание
Принцип действия манометров основан на использовании зависимости между измеренной разностью давлений и упругой деформацией чувствительного элемента (мембраны), который является основным узлом измерительной системы манометров.
Под воздействием измеряемой разности давлений, которые подаются на обе стороны мембраны через штуцеры измерительных камер манометра, мембрана деформируется, и ее прогиб с помощью передаточного механизма преобразуется в угловое перемещение показывающей стрелки относительно шкалы циферблата манометра.
Манометры имеют три модификации: 1831 DG (3200), 1831 DG (3500), 1831 DG (35000), отличающиеся друг от друга верхним пределом измерений расхода.
Общий вид манометров приведен на рисунке 1.
Характер производства - единичное (партия в количестве 6 шт.).

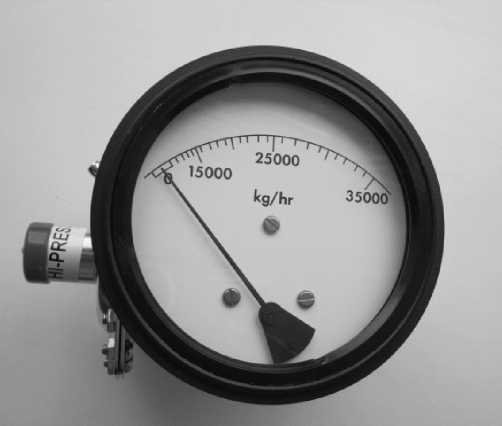

Рисунок 1 - Общий вид манометров дифференциальных показывающих Orange 1831 DG
Технические характеристики
Основные характеристики манометров приведены в таблице 1.
Таблица 1
|
Верхний предел измерений расхода, кг/ч: 1831 DG (3200) 1831 DG (3500) 1831 DG (35000) |
3200; 3500; 35000; |
|
Нижний предел измерений расхода, кг/ч |
0 |
|
Пределы допускаемой приведенной погрешности измерений расхода, % |
±2,0 |
|
Вариация показаний расхода не превышает абсолютного значения пределов допускаемой погрешности измерений, % |
2,0 |
По устойчивости к климатическим воздействиям в условиях эксплуатации манометры соответствуют группе исполнения С3 по ГОСТ P 52931-2008.
По устойчивости к вибрационным воздействиям в условиях эксплуатации манометры соответствуют группе исполнения N2 по ГОСТ P 52931-2008.
Степень защиты манометров, обеспечиваемая оболочкой, от проникновения твердых частиц, пыли и воды соответствует IP40 по ГОСТ 14254-96.
Габаритные размеры (диаметр х длина х ширина), мм, не более 134 х 160 х 131.
Масса, кг, не более 1,5.
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки соответствует таблице 2. Таблица 2
|
Наименование |
Количество |
|
Манометр |
6 шт. |
|
Руководство по эксплуатации |
1 экз. |
Поверка
осуществляется в соответствии с МИ 2124-90 «Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Сведения о методах измерений
Метод измерений приведен в документе «Манометры дифференциальные показывающие Orange 1831 DG. Руководство по эксплуатации».
Нормативные документы
ГОСТ 18140-84 Манометры дифференциальные ГСП. Общие технические условия.
МИ 2124-90 Рекомендация. ГСИ. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки.
Техническая документация фирмы Orange Research Inc., США.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
