Устройства сбора и передачи данных УСПД 164-01М
| Номер в ГРСИ РФ: | 49872-12 |
|---|---|
| Производитель / заявитель: | ОАО "Концерн Энергомера", г.Ставрополь |
Устройства сбора и передачи данных УСПД 164-01М (далее - УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49872-12 |
| Действует | по 11.05.2017 |
| Наименование | Устройства сбора и передачи данных |
| Модель | УСПД 164-01М |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 43df9e6e-b1a9-1eb2-ac80-c2330f0323d9 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 11.05.2017 |
| Номер сертификата | 46468 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 328 п. 43 от 11.05.2012 |
Производитель / Заявитель
ЗАО "Электротехнические заводы "Энергомера", РОССИЯ, г.Ставрополь
Россия
Поверка
| Методика поверки / информация о поверке | САНТ.411151.001Д1 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 162 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49872-12: Описание типа
2012-49872-12.pdf
|
Скачать | 135.2 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Устройства сбора и передачи данных УСПД 164-01М (далее - УСПД) предназначены для измерения и многотарифного учета электрической энергии и мощности, учета других энергоресурсов, хранения и передачи накопленной информации на верхний уровень информационно-измерительных систем, а также для управления и контроля состояния объекта автоматизации.
Описание
УСПД являются функционально и конструктивно законченными изделиями, выполненными в едином корпусе.
Принцип действия УСПД основан на обработке измерительной информации, собираемой со счетчиков энергоресурсов с цифровым интерфейсом (далее - СЦИ), а также со счетчиков с импульсным выходом, сохранении полученной информации в энергонезависимой памяти и выдаче накопленной информации по запросу.
Основными функциями УСПД являются:
- сбор данных и диагностической информации со счетчиков с цифровым интерфейсом;
- накопление собранной информации в энергонезависимой памяти и передача собранной информации по запросу на верхний уровень информационно-измерительной системы;
- измерение текущего времени;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- управление изменяемыми параметрами счетчиков с цифровым интерфейсом (запись лимитов потребления, тарифных расписаний и др.);
- управление нагрузкой счетчиков с цифровым интерфейсом;
- обеспечение прямого доступа к счетчикам с цифровым интерфейсом с верхних уровней информационно-измерительной системы.
Дополнительными функциями УСПД являются:
- учет электрической энергии активной (реактивной) потребленной (отпущенной), измеренной счетчиками с импульсным выходом (учитываются показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, текущие показания суммарно и по тарифам);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений суммарной и пофазной мощности активной (реактивной) потребленной (отпущенной);
- сбор в заданные моменты времени с СЦИ и сохранение в энергонезависимой памяти УСПД мгновенных значений параметров электрической сети (напряжение, ток, частота, гармонические составляющие);
- сбор со счетчиков расхода воды с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной холодной, горячей воды (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков газа с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленного газа (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
- сбор со счетчиков тепла с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД величин объема потребленной тепловой энергии и потребленного теплоносителя (показания на конец месяца, на конец суток, значений за месяц, сутки, текущие показания);
Лист № 2
Всего листов 7
- сбор в заданные моменты времени со специализированных счетчиков с цифровым интерфейсом и сохранение в энергонезависимой памяти УСПД мгновенных значений текущего расхода энергоносителя, а также температуры горячей воды;
Погрешность данных, полученных в результате выполнения УСПД дополнительных функций, не нормируется.
УСПД обеспечивают измерение и хранение физических величин с нормируемой погрешностью измерения в соответствии с таблицей 1. Результаты измерения хранятся в формате с плавающей запятой, обеспечивающем высокую точность.
Таблица 1
|
Измеряемая физическая величина |
Размерность |
Тип данных |
|
Электроэнергия активная потребленная, отпущенная |
кВт-ч |
показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам, значение за сутки суммарно и по тарифам |
|
Электроэнергия реактивная потребленная, отпущенная |
квар^ч |
показания на конец месяца суммарно и по тарифам, показания на конец суток суммарно и по тарифам, значение за месяц суммарно и по тарифам значение за сутки суммарно и по тарифам |
|
Электрическая мощность активная потребленная, отпущенная |
кВт |
значение, усредненное на интервале |
|
Электрическая мощность реактивная потребленная, отпущенная |
квар |
значение, усредненное на интервале |
Область применения УСПД - энергообъекты розничного рынка электроэнергии, учет энергоресурсов в жилищно-коммунальном хозяйстве. УСПД устанавливаются на подстанциях, распределительных щитах промышленных предприятий, жилых и офисных зданий.
УСПД в своем составе имеют: микроконтроллер, энергонезависимую память данных, встроенные часы реального времени, набор цифровых и импульсных интерфейсов, светодиодные индикаторы для индикации состояния питания, режимов работы и состояния всех интерфейсов УСПД, а также универсальный преобразователь питания, обеспечивающий работу УСПД от основного и резервного источников питания.
УСПД имеют аппаратную и программную блокировку доступа к изменяемым параметрам. Изменение состояния аппаратной блокировки доступа возможно только при снятии пломб.
Конфигурирование (изменение параметров) УСПД и чтение собранных данных может быть произведено по любому из имеющихся цифровых интерфейсов при помощи технологического программного обеспечения AdminTools.
Условное обозначение УСПД: УСПД 164-01М
Общий вид УСПД и места пломбирования приведены на рисунке 1.

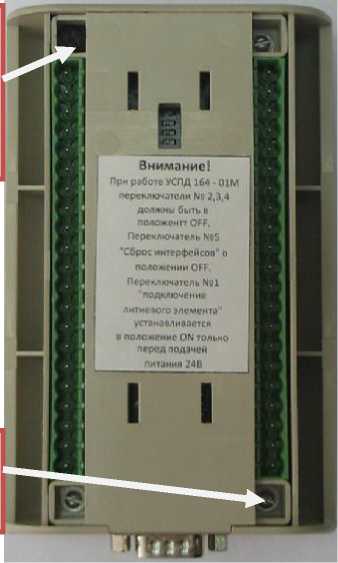

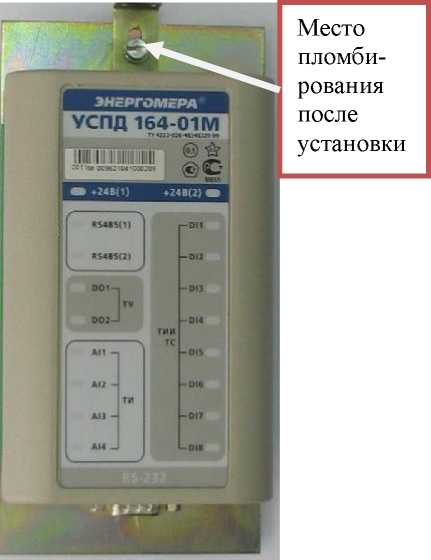

Рисунок 1 - Общий вид УСПД и места пломбирования
Место пломбы
ОТК
Место пломбы поверителя
Программное обеспечение
Идентификационные данные программного обеспечения (далее - ПО) УСПД указаны в таблице 2.
Таблица 2
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
УСПД164-01М |
Uspd164-01m.hex |
8.0 |
0х 7662В191 |
CRC32 |
По своей структуре ПО не разделено на метрологически значимую и метрологически незначимую части, имеет единую контрольную сумму и записывается в устройство на стадии его производства.
Основные функции, выполняемые ПО УСПД:
- инициализация и синхронизация работы элементов УСПД;
- сбор и сохранение результатов измерений со счетчиков с цифровым интерфейсом,
- сбор, преобразование в именованные величины и сохранения результатов измерения со счетчиков энергоресурсов с импульсным выходом ;
- передача по интерфейсам накопленных данных в соответствии с запросом;
- измерение текущего времени УСПД;
- контроль и синхронизация текущего времени в счетчиках с цифровым интерфейсом;
- диагностика работы УСПД, сохранение результатов диагностики в журнале и передача их по запросу.
ПО УСПД и измеренные данные защищены от непреднамеренных изменений или удаления следующими контрольными суммами:
- контрольной суммой программного кода;
- контрольной суммой накапливаемых параметров;
- системой паролей.
Контрольные суммы непрерывно контролируются системой диагностики УСПД. При обнаружении ошибок контрольных сумм устанавливаются флаги недостоверности соответствующих данных, а также фиксируется сбой программного кода и памяти данных в параметре «Состояние УСПД».
ПО УСПД защищено от преднамеренных изменений следующими защитными мерами:
- пломбами завода изготовителя и поверителя;
- встроенными средствами защиты кода ПО микроконтроллера;
- отсутствием возможности изменения ПО УСПД по интерфейсу без вскрытия пломб;
- переключателем на внутренней стороне корпуса, доступным только после вскрытия пломбы эксплуатирующей организации.
Проверка идентификационных данных производится путем считывания по одному из цифровых интерфейсов с использованием специальной команды.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
УСПД имеют основные технические характеристики, приведенные в таблице 3.
Таблица 3
|
Рабочие условия применения |
температура окружающего воздуха, °С |
от минус 40 до плюс 65 |
|
относительная влажность воздуха, % |
90 при 30°С | |
|
атмосферное давление, кПа (мм.рт.ст) |
60-106,7 (460-800) | |
|
Напряжения основного и резервного источника питания, В |
24 ± 2 | |
|
Максимальная потребляемая мощность от основного или резервного источников питания, Вт |
5 | |
|
Время установления рабочего режима, мин, не более |
2 | |
|
Срок службы встроенного источника питания, лет |
не менее 4 | |
|
Интерфейсы для чтения собранных (измеренных) данных и конфигурирования УСПД |
RS485, CAN, RS232 | |
|
Каналообразующая аппаратура для чтения собранных (измеренных) данных и конфигурирования УСПД |
внешние GSM/GPRS модемы, внешние преобразователи с выходом канала связи на основе протоколов TCP/IP (Ethernet, WiFi и др.), внешние преобразователи интерфейсов СЕ824, СЕ825 и аналогичные | |
|
Интерфейсы для сбора данных со счетчиков с цифровым интерфейсом |
RS485-1, RS485-2, CAN | |
|
Поддерживаемые протоколы для сбора данных со счетчиков с цифровым интерфейсом |
ГОСТ Р МЭК 61107-2001, Modbus, СЕ ЗАО «Энергомера» (открытый протокол, доступен на интернет-сайте производителя www.energomera.ru) | |
|
Каналообразующая аппаратура для сбора данных со счетчиков с цифровым интерфейсом |
- радиомодемы СЕ831, СЕ833, EMB-250 всех исполнений; - PLC модемы СЕ832, СЕ834 всех исполнений; | |
Таблица 3 - продолжение.
|
Типы поддерживаемых счетчиков с цифровым интерфейсом |
все счетчики с цифровым интерфейсом производства ЗАО «Энергомера», работающим по протоколам ГОСТ Р МЭК 61107-2001, СЕ ЗАО «Энергомера» (открытый протокол, доступен на сайте производителя www.energomera.ru) и другим открытым протоколам | |
|
Количество каналов учета, общее |
не более 1000 | |
|
Количество импульсных каналов учета |
8 | |
|
Период усреднения для импульсных каналов учета, мин |
15, 30, 60 | |
|
Параметры входа импульсных каналов учета |
максимальное напряжение на входе, В |
27 |
|
максимальный ток разомкнутого канала, мА |
1 | |
|
максимальный ток замкнутого канала, мА |
25 | |
|
максимальная частота импульсов на входе канала, Гц |
10 | |
|
минимальная длительность входных импульсов, мс |
25 | |
|
Параметры тарификации для импульсных каналов учета, количество |
тарифов |
не менее 8 |
|
тарифных расписаний |
не менее 12 | |
|
тарифных зон в сутках |
не менее 48 | |
|
исключительных дней |
не менее 64 | |
|
Количество тарифов для каналов учета счетчиков с цифровым интерфейсом |
соответствует установленному в СЦИ | |
|
Количество групп учета |
4 | |
|
Возможность синхронизации текущего времени от внешних GPS приемников по протоколам NMEA, TSIP |
есть | |
|
Абсолютная погрешность измерения текущего времени (без воздействия внешней синхронизации), с/сутки |
не более ±3 | |
|
Пределы допускаемой дополнительной погрешности измерения текущего времени (без воздействия внешней синхронизации), с/(°С*сутки) |
±0,3 | |
|
Предел допускаемой относительной погрешности измерения электрической энергии и мощности для каналов учета, источником данных которых являются счетчики электрической энергии с цифровым интерфейсом |
±0,1% при количестве значащих цифр результата измерения более трех, ±1 младшего разряда при количестве значащих цифр результата три и менее | |
|
Управление УСПД |
установка (запись) текущего времени, коррекция текущего времени (±30 с один раз в сутки), рестарт, загрузка заводской конфигурации | |
|
Самодиагностика |
с заданным периодом, но не реже 1 раза/час и при включении | |
|
Журналы событий |
есть, не менее 100 записей каждого типа | |
|
Т елесигнализация |
количество основных каналов |
4 |
|
виды регистрируемых событий |
норма, срабатывание, обрыв, короткое замыкание | |
Таблица 3 - продолжение.
|
Телеуправление |
количество каналов |
2 |
|
коммутируемое напряжение, В |
40 | |
|
коммутируемый ток, А |
0,15 | |
|
Средняя наработка до отказа, не менее, ч |
100 000 | |
|
Средний срок службы, не менее, лет |
16 | |
|
Масса УСПД, не более, кг |
1 | |
|
Г абаритные размеры, высота; ширина; глубина, мм |
92; 190; 55 | |
|
Степень защиты корпуса УСПД от проникновения твердых предметов и воды (по ГОСТ 14254-96) |
IP40 | |
Знак утверждения типа
Знак утверждения типа наносится на лицевой панели УСПД методом офсетной печати или иным способом, не ухудшающим качество печати, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
В комплект поставки УСПД входит:
- УСПД;
- руководство по эксплуатации САНТ.411151.001РЭ;
- формуляр САНТ.41151.001ФО;
- технологическое программное обеспечение AdminTools на компакт-диске.
По требованию организаций, производящих ремонт и поверку УСПД, дополнительно высылается методика поверки САНТ.41151.001Д1.
Поверка
осуществляется по документу САНТ.411151.001Д1 “Устройства сбора и передачи данных УСПД 164-01М. Методика поверки”, утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2012г.
В перечень основного оборудования, необходимого при поверке, входят:
- персональный переносной или стационарный компьютер;
- счетчик электрической энергии с цифровым интерфейсом согласно таблице 3;
- радиочасы МИР РЧ-01;
- технологическое программное обеспечение AdminTools.
Сведения о методах измерений
Методика измерений на УСПД приведена в Руководстве по эксплуатации САНТ.411151.001РЭ.
Нормативные документы
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Об
щие технические условия»
2. САНТ.411151.001ТУ «Устройства сбора и передачи информации УСПД 164
01М. Технические условия».
3. ГОСТ Р МЭК 61107-2001 «Обмен данными при считывании показаний счетчи
ков, тарификации и управлении нагрузкой. Прямой локальный обмен данными».
4. ГОСТ 14254-96 «Степени защиты, обеспечиваемые оболочками (Код IP)».
Лист № 7
Всего листов 7
Рекомендации к применению
осуществление торговли и товарообменных операций.
