Амперметры, вольтметры щитовые МАК, МАР, МВК, МВР, ЭА, ЭВ

Назначение

Амперметры, вольтметры щитовые (далее - приборы) серий МАК, МАР, МВК, МВР предназначены для измерения силы тока и напряжения в электрических цепях постоянного тока; серий ЭА, ЭВ предназначены для измерения силы тока и напряжения в электрических цепях переменного тока.

Описание

Приборы относятся к аналоговым показывающим электроизмерительным приборам прямого действия.

Амперметры, вольтметры щитовые серий МАК, МАР, МВК, МВР являются приборами магнитоэлектрической системы с подвижной частью на кернах и подпятниках (приборы серий МАК, МВК) и на растяжках (приборы серий МАР, МВР).

Принцип действия приборов магнитоэлектрической системы основан на взаимодействии магнитного поля постоянного магнита с магнитным полем подвижной катушки, по которой протекает измеряемый ток.

Приборы имеют отсчетное устройство в виде равномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя. Корректор нуля - механический.

Амперметры, вольтметры щитовые серий ЭА, ЭВ являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках .

Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.

Приборы имеют отсчетное устройство в виде неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметкой на краю диапазона измерений и стрелочного указателя. Корректор нуля - механический.

Рабочее положение приборов всех серий - вертикальное, горизонтальное или под углом 45°.

Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнения.

Приборы производятся под торговой маркой КС®, свидетельство на товарный знак № 421989.

Приборы выпускаются в различных модификациях, отличающихся метрологическими характеристиками и конструкцией. Виды модификаций приведены в таблице 1.

Таблица 1 - Модификации

Информация об исполнении прибора содержится в коде полного условного обозначения:

- первая буква (М, Э) обозначает систему прибора: М - магнитоэлектрическая, Э - электромагнитная;

- вторая буква (А, В) обозначает назначение прибора: А - амперметр, В - вольтметр;

- третья буква (К, Р) обозначает крепление подвижной системы приборов магнитоэлектрической системы: К - на керна и подпятниках , Р - на растяжках;

- две или три цифры (60, 72, 80, 96, 120) обозначают габаритный размер лицевой панели прибора в мм;

- одна буква (У, Ц) обозначает расположение подвижной системы приборов габарита 120: У - угловое, Ц - центральное;

- две или три цифры обозначают конечное значение диапазона измерения. Для перегрузочных амперметров в числителе - конечное значение диапазона измерения, в знаменателе - конечное значение перегрузочной части шкалы;

- одна или две буквы обозначают единицы измерения;

- две цифры (1,5; 2,5) обозначают класс точности;

- буква или знак (В, Г, Z45°) обозначают рабочее положение;

- обозначение параметров внешнего прибора: 75 mV - значение напряжения шунта для амперметров типов МАК и МАР; ХХХ/Х А - коэффициент трансформации трансформатора тока для амперметров типа ЭА; ХХХ/Х V-коэффициент трансформации трансформатора напряжения для вольтметров типа ЭВ.

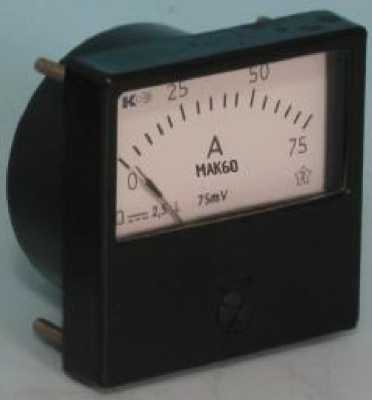

Амперметр МАК60

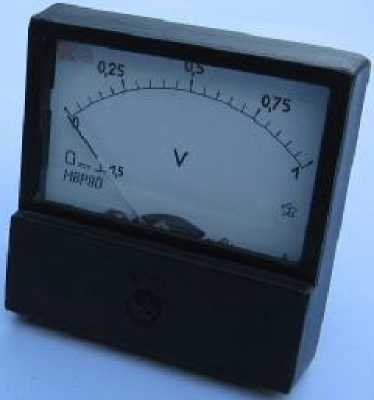

Вольтметр МВР80

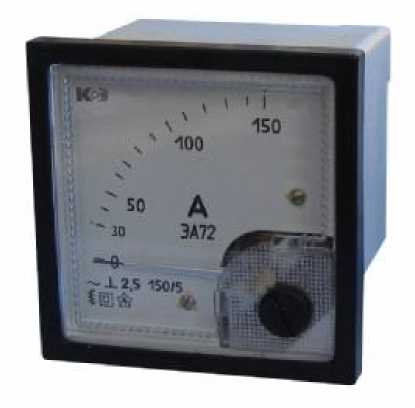

Амперметр ЭА72

Вольтметр ЭВ80

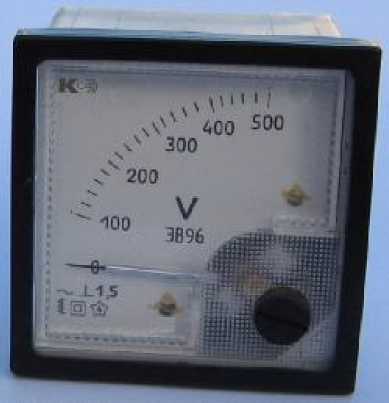

Вольтметр ЭА096

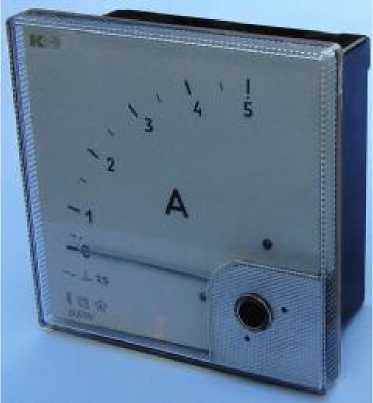

Амперметр ЭА120

Технические характеристики

Таблица 2 - Амперметры

Перегрузочные амперметры ЭА72, ЭА96, ЭА120У имеют двукратный коэффициент перегрузки,

ЭА80, ЭА120Ц - от пяти- до шестикратного

Таблица 3 - Вольтметры

Нормальная область частот от 45 до 65 Гц (для амперметров и вольтметров серий ЭА, ЭВ).

Пределы допускаемой основной приведенной погрешности ± 1,5 % и ± 2,5 %.

Нормирующее значение при определении приведенной погрешности соответствует конечному значению диапазона измерения.

Погрешность приборов нормируется без учета погрешности шунта 75 мВ (для амперметров серии МАК, МАР), трансформаторов тока и напряжения (для амперметров и вольтметров серий ЭА, ЭВ).

Предел допускаемого значения вариации показаний равен пределу допускаемой основной погрешности.

Остаточное отклонение указателя приборов от нулевой отметки шкалы при плавном подводе указателя к этой отметке от наиболее удаленной от нее отметки не более 1,12 мм для амперметров и вольтметров серий МАК, МАР, МВК, МВР; и не более 1,4 мм для амперметров и вольтметров серий ЭА, ЭВ.

Время успокоения не более 4 с для амперметров и вольтметров серий МАК, МАР, МВК, МВР и не более 6 с для амперметров и вольтметров серий ЭА, ЭВ.

Пределы допускаемой дополнительной приведенной погрешности вызванной:

- изменением положения прибора от нормального на 10° не более половины предела допускаемой основной приведенной погрешности;

- отклонением частоты на ± 10 % от номинального значения не более предела допускаемой основной приведенной погрешности;

- отклонением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °С на каждые 10 °С, не более половины предела допускаемой основной приведенной погрешности.

Таблица 4 - Габаритные размеры и масса

Изоляция приборов между корпусом и измерительными цепями в нормальных условиях выдерживает в течение 1 минуты действие испытательного напряжения переменного тока частотой 50 Гц среднеквадратическим значением равным 3 кВ для амперметров и вольтметров серий МАК, МАР, МВК, МВР и 4 кВ для амперметров и вольтметров серий ЭА, ЭВ.

Сопротивление изоляции между корпусом и измерительными цепями в нормальных условиях не менее 20 МОм.

Нормальные условия применения: - температура окружающего воздуха - относительная влажность воздуха - положение монтажной плоскости

20 ± 5 °С;

от 30 до 80 %;

вертикальное, горизонтальное или под углом 45°.

от - 40 до + 50 °С;

не более 95 % при + 30 °С;

вертикальное, горизонтальное или под углом 45°.

Рабочие условия применения:

- температура окружающего воздуха - относительная влажность воздуха - положение монтажной плоскости

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист паспорта.

Комплектность

В комплект поставки МАК60, МВК60, МАК80, МВК80, МАР80, МВР80, ЭА80, ЭВ80 входит:

1) прибор                                - 1 шт.;

3) паспорт                                 - 1 экз.;

4) упаковочная коробка                - 1 шт.

В комплект поставки ЭА72, ЭВ72, ЭА96, ЭВ96, ЭА120, ЭВ120 входят:

1) прибор                                - 1 шт.;

2) набор крепежа                      - 1 шт.;

3) паспорт                                 - 1 экз.;

4) упаковочная коробка                - 1 шт.

Поверка

осуществляется по документу ГОСТ 8.497-83 «ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методы и средства поверки».

Сведения о методах измерений

Сведения отсутствуют.

Нормативные документы

1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2. ГОСТ 8711-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам.

3. ГОСТ 30012.1-2002 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей.

4. ГОСТ 30012.9-93 Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 9. Рекомендуемые методы испытаний.

5. ГОСТ 8.497-83 ГСИ. Амперметры, вольтметры, ваттметры, варметры. Методика поверки.

6. Техническая документация фирмы ПАО «Уманский завод «Мегомметр», Украина.

Рекомендации к применению

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
