Калориметры газовые поточные Gas-lab Q1
| Номер в ГРСИ РФ: | 49897-12 |
|---|---|
| Категория: | Калориметры |
| Производитель / заявитель: | Фирма "Elster Handel GmbH", Германия |
Калориметры газовые поточные Gas-lab Q1 (в дальнейшем- Gas-lab Q1) предназначены для измерений инфракрасного поглощения света, теплопроводности, и вычислений состава газа, объемной теплоты сгорания, плотности, числа Воббе на предприятиях газовой и других отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49897-12 |
| Действует | по 18.05.2017 |
| Наименование | Калориметры газовые поточные |
| Модель | Gas-lab Q1 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 07905bd1-5feb-1941-aded-ee2dcfc985bc |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.02 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2017 |
| Номер сертификата | 46578 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 351 п. 49 от 18.05.2012 |
Производитель / Заявитель
Фирма "Elster GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МП 49897-12 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49897-12: Описание типа
2012-49897-12.pdf
|
Скачать | 230.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Калориметры газовые поточные Gas-lab Q1 (в дальнейшем- Gas-lab Q1) предназначены для измерений инфракрасного поглощения света, теплопроводности, и вычислений состава газа, объемной теплоты сгорания, плотности, числа Воббе на предприятиях газовой и других отраслей промышленности.
Описание
Gas-lab Q1 состоит из измерительного блока, в который входят датчик теплопроводности, инфракрасный датчик, блок клапанов, фильтр, регулятор давления, плата преобразования и вычислителя Q1. Измерительный блок крепится на монтажной панели и поставляется во взрывозащищенном или обычном исполнении. Вычислитель встраивается в электрошкаф.
Метод основан на измерении теплопроводности и инфракрасного поглощения света компонентами газа. Углеводороды и СО2 поглощают инфракрасный свет. Спектральная интенсивность этого поглощения является определенной для конкретного состава газа и пропорциональна его концентрации. На основе измерений инфракрасного поглощения и теплопроводности вычисляются xCH, N2, калорийность и плотность газа, а также объемная теплота сгорания и число Воббе.
Блок клапанов предназначен для подключения измеряемого или калибровочного газов. В процессе работы Gas-lab Q1 автоматически калибруется метаном.
Внешний вид Gas-lab Q1 приведен на рисунках 1 и 2. На рисунке 3 приведено место пломбирования.

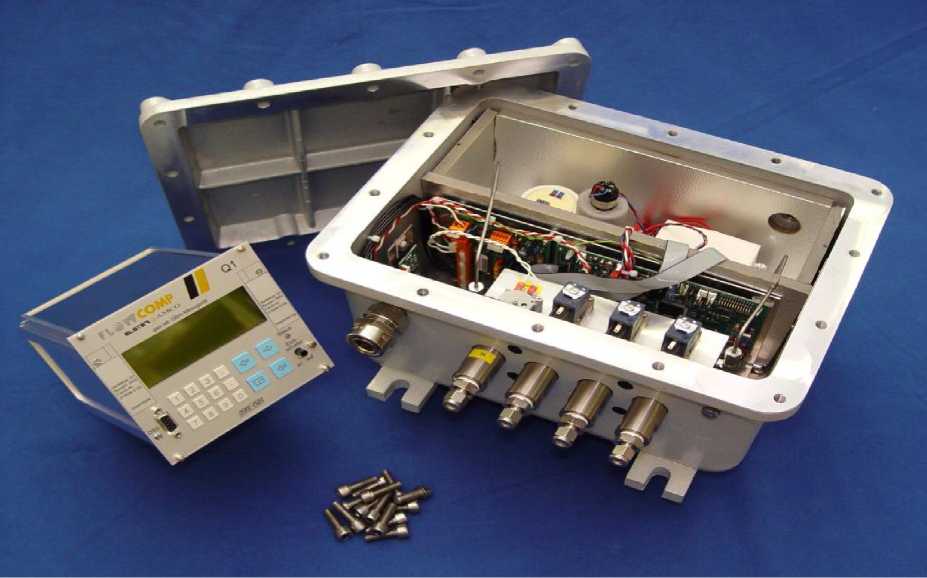

Рисунок 1. Измерительный блок (справа) и вычислитель (слева)
Рисунок 2. Датчики с двумя ИК-фильтр-фотометрами, датчик давления и датчик теплопроводности
Рисунок 3: Место пломбирования калибровочного замка.
Gas-lab Q1 может применяться в локальных газовых сетях, на измерительных станциях, у потребителей газа в промышленности.
Вычислитель позволяет осуществлять следующие функции:
- ввод и изменение исходных условий и данных;
- периодический опрос и расчет всех параметров потока газа;
- отображение на дисплее информации о текущих значениях измеряемых и рассчитываемых параметрах (объемная теплота сгорания, число Воббе, нормальная плотность и т.д.);
- отображение по вызову текущих значений показаний датчиков и значений всех введенных и вычисленных параметров;
- дистанционная передача информации через стандартный интерфейс всех вычисленных, введенных и хранящихся в памяти параметров по запросу или заданной программе;
- представление отчетов о нештатных ситуациях, авариях и сбоях в работе;
- диагностика работоспособности функциональных блоков;
- отображение значений измеренных параметров с указанием времени и даты;
- вывод технологических данных.
Программное обеспечение
Для конфигурирования Gas-lab Q1 используется ПО gas-net Q1 Software версии 2.02a с контрольной суммой: 3DA320AD. Указанное ПО входит в комплект поставки и загружается с диска на стационарный ПК или ноутбук с установленной ОС Windows.
С помощью встроенного программного обеспечения проводится вычисления xCH, N2, калорийности и плотности газа, а также объемной теплоты сгорания и числа Воббе.
Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентиф икацион-ное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
gas-net Q1 |
Q1 |
3.01a |
E4C92F73 |
CRC32 |
Уровень защиты ПО соответствует уровню "С" по МИ3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений объемной теплоты сгорания, МДж/м3 |
30,4...47,2 |
|
Диапазон измерений плотности, кг/м3 |
0,71...0,97 |
|
Пределы допускаемой относительной погрешности измерений (при специальной калибровке), %: - объемной теплоты сгорания; - плотности |
± 0,4 (±0,2) ± 0,8 (±0,4) |
|
Диапазон измерений содержания СО2, мол % |
0...20 |
|
Пределы допускаемой абсолютной погрешности измерений СО2, мол % |
± 0,2 |
|
Расход газа, л/ч |
до 30 |
|
Давление на входе, МПа (мбар) |
0,02 (200)...0,5 (5000) |
|
Температура окружающей среды, °С: - измерительный блок (в специальном корпусе) - вычислитель |
+5...+40 (- 20. +55) 0...+40 |
|
Выходной сигналы: токовый сигнал, мА цифровой |
4...20, 4 выхода 3 выхода |
|
Релейные выходы |
переключающие контакты Umax~24B, 100 мВт |
|
Интерфейсы: |
DSfG, Modbus |
|
Вид взрывозащиты |
EEx de IIB T4 |
|
Напряжение постоянного тока, В |
24+15% |
|
Потребляемая мощность, Вт |
30 |
|
Г абаритные размеры, мм |
420 х 650 х 300 |
|
Масса, кг: - взрывозащищенное исполнение; - не взрывозащищенное исполнение |
20 10 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку методом фотопечати и на титульный лист эксплуатационной документации типографским способом.
Комплектность
|
Наименование |
Количество |
Примечания |
|
Калориметр Gas lab Q1 в составе: - измерительный блок; - вычислитель Q1 |
1 | |
|
Комплект монтажных частей |
1 |
В соответствии с заказом |
|
Комплект программного обеспечения |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по методике МП 49897-12 "ГСИ. Калориметры газовые поточные Gas-lab Q1.
Методика поверки", утвержденной ГЦИ СИ ФГУП "ВНИИМС" в марте 2012 г.
Основное средство поверки - эталонные газовые смеси.
Сведения о методах измерений
изложены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ Р 8.577-2000 ГСИ. Теплота объемная (энергия) сгорания природного газа.
Общие требования к методам определения.
2. ГОСТ 30319.1-96 Газ природный. Методы расчета физических свойств.
3. Техническая документация фирмы.
Рекомендации к применению
