Измерители уровня емкостные ЭСКОРТ ТД-500
| Номер в ГРСИ РФ: | 49899-12 |
|---|---|
| Производитель / заявитель: | ООО "Сакура-Эскорт", г.Казань |
Измерители уровня ёмкостные ┌ЭСКОРТ ТД-500√ предназначены для измерения уровня светлых нефтепродуктов, в том числе топлива, в подвижных (баках транспортных средств) и стационарных ёмкостях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49899-12 |
| Действует | по 21.03.2022 |
| Наименование | Измерители уровня емкостные |
| Модель | ЭСКОРТ ТД-500 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 2cbc1103-1823-1dbf-1c80-54cb4cc0cd6f |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 31.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2017 |
| Номер сертификата | 46580 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 351 п. 51 от 18.05.2012 |
Производитель / Заявитель
ООО "Сакура-Эскорт", г.Казань.
Россия
Поверка
| Методика поверки / информация о поверке | МП 49899-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
19046
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 19045 (100%) |
| Неуспешных поверок (СИ непригодно) | 1 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
49899-12: Описание типа
2017-49899-12.pdf
|
Скачать | 123.7 КБ | |
|
49899-12: Методика поверки
2025-mp49899-12.pdf
|
Скачать | 71.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение

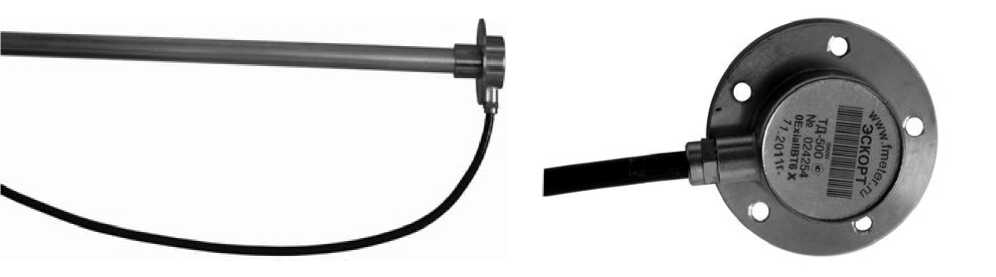

Измерители уровня ёмкостные «ЭСКОРТ ТД-500» предназначены для измерения уровня светлых нефтепродуктов, в том числе топлива, в подвижных (баках транспортных средств) и стационарных ёмкостях.
Описание
Принцип работы измерителей уровня ёмкостных «ЭСКОРТ ТД-500» состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально изменению уровня, в цифровой код. Измерители уровня ёмкостные «ЭСКОРТ ТД-500» имеют аналоговый выходной сигнал для подключения к стрелочному указателю уровня топлива и выход для индикации аварийного остатка топлива.
Измерители уровня ёмкостные «ЭСКОРТ ТД-500» состоят из чувствительного элемента и корпуса, в котором размещены узел питания, узел гальванической развязки, микроконтроллер, генератор, блок искрозащиты, формирователь частоты на выходе.
Программное обеспечение
Программное обеспечение состоит из ПО, встроенного в измерители уровня ёмкостные «ЭСКОРТ ТД-500» и выполняющего функции измерения электрической ёмкости чувствительного элемента, изменяющейся пропорционально изменению уровня топлива и преобразовании этого значения в частоту на выходе и внешнего ПО для ПЭВМ, выполняющего функции настройки измерители уровня ёмкостные «ЭСКОРТ ТД-500» и отображения измеренного значения уровня.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
|
Наименование ПО |
Идентиф икационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Программа микроконтроллера измерителей уровня ёмкостных «ЭСКОРТ ТД-500» |
“MicroTD500” |
1.6.2 |
0x171F8AEC |
CRC-32 |
|
Программа настройки измерителей уровня ёмкостных «ЭСКОРТ ТД-500» |
TD500v132.exe |
1.32 |
0xE162F43B |
CRC-32 |
Технические характеристики
Таблица 2- Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Диапазон измерений уровня в зависимости от исполнения, мм |
от 0 до 5000 |
|
Пределы допускаемой приведённой погрешности измерений уровня, % |
±1 |
|
Вариация показаний, мм |
0,01-L |
|
Длина чувствительного элемента, мм |
от 250 до 5000 |
|
Напряжение питания постоянного тока, В |
24 ± 2 |
|
Ток потребления, мА, не более |
30 |
|
Г абаритные размеры, мм, не более |
Lx80x80 |
|
Масса, кг, не более |
1 |
|
Средняя наработка на отказ датчиков, часов, не менее |
30000 |
|
Средний срок службы, лет, не менее |
8 |
|
Степень защиты по ГОСТ 14254-96 корпуса от проникновения пыли и влаги |
IP67 |
|
Интерфейс выдачи измеренных значений |
RS-485, частота 300 - 1323 Гц |
|
Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность, %; - атмосферное давление, кПа |
от минус 40 до +55 от 30 до 80 от 84 до 106,7 |
|
Примечание: L - длина измерителя уровня ёмкостного в зависимости от исполнения | |
Знак утверждения типа
наносят на крышку средства измерений методом сеткографии и на титульный лист эксплуатационной документации типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений.
|
Наименование |
Количество |
|
Измеритель уровня ёмкостной «ЭСКОРТ ТД-500» |
1 |
|
Руководство по эксплуатации |
1 |
|
Паспорт |
1 |
|
Методика поверки |
1 |
|
Комплект монтажных частей |
по заказу потребителя |
Сведения о методах измерений
приведены в руководстве по эксплуатации ДТ.123000.000РЭ
Поверка
осуществляется по документу МП 49899-12 «Измерители уровня ёмкостные «ЭСКОРТ ТД-500».
Методика поверки», утвержденной ГЦИ СИ ФБУ «Ростест-Москва» 23 января 2012 года.
При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р5У3П ГОСТ 7502-98.
Нормативные документы
1. ТУ 4214-001-74572019-2009 «Измеритель уровня ёмкостной «ЭСКОРТ ТД-500». Технические условия».
2. ГОСТ Р 52230-2004 «Электрооборудование автотракторное. Общие технические условия».
3. ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».
4. ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня
жидкости».
Рекомендации к применению
Осуществление торговли и товарообменных операций.
