Аппаратура геодезическая спутниковая Trimble SPS852
| Номер в ГРСИ РФ: | 49925-12 |
|---|---|
| Производитель / заявитель: | Фирма "Trimble Germany GmbH", Германия |
Аппаратура геодезическая спутниковая Trimble SPS852 предназначена для определения координат (приращения координат) точек земной поверхности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49925-12 |
| Действует | по 18.05.2017 |
| Наименование | Аппаратура геодезическая спутниковая |
| Модель | Trimble SPS852 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 586efc04-a8b5-80ec-e278-e7bf75ba6d39 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 18.05.2017 |
| Номер сертификата | 46515 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 354 п. 26 от 18.05.2012 |
Производитель / Заявитель
Фирма "Trimble Germany GmbH", ГЕРМАНИЯ
Германия
Поверка
| Методика поверки / информация о поверке | МИ 2408-97 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 77 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
49925-12: Описание типа
2012-49925-12.pdf
|
Скачать | 75.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Аппаратура геодезическая спутниковая Trimble SPS852 предназначена для определения координат (приращения координат) точек земной поверхности.
Описание
Аппаратура геодезическая спутниковая Trimble SPS852 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая Trimble SPS852 состоит из приемника размещённого в металлическом корпусе (со встроенным аккумулятором), который с помощью кабеля соединяется с внешней спутниковой антенной. Принимаемая со спутников информация записывается во внутреннюю память приемника или на компьютер.
Аппаратура геодезическая спутниковая Trimble SPS852 имеет дисплей на передней панели приемника, один светодиодный индикатор питания и семь кнопок для управления приемником. Вся необходимая информация об используемом режиме работы, типе спутниковой антенны, радиочастоте, формате передачи данных, о статусе отслеживаемых спутников и прочее отображается на дисплее приемника. Аппаратура геодезическая спутниковая SPS852 может быть настроена для работы в качестве подвижного приемника или базовой станции.
Аппаратура геодезическая спутниковая Trimble SPS852 оснащена следующими портами:
- 1 порт для подключения внешней спутниковой антенны;
- 1 порт для подключения радиоантенны
- 1 универсальный порт с 26-ти штырьковым разъёмом для подключения персонального компьютера, внешнего источника питания и прочих устройств.

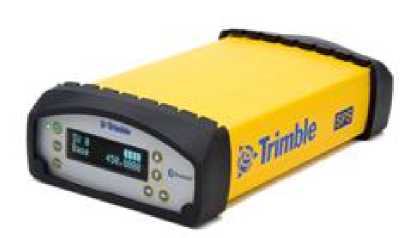

Внешний вид аппаратуры геодезической спутниковой Trimble SPS852
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Trimble SPS852 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой Trimble SPS852 обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
Программное обеспечение
Аппаратура геодезическая спутниковая Trimble SPS852 имеет встроенное программное обеспечение «SPSx52 v4.19 Firmware», а также офисное программное обеспечение «Trimble Business Center», с помощью которых производится настройка и управление аппаратурой геодезической спутниковой Trimble SPS852, сохранение и экспорт измеренных величин, импорт исходных данных, а также постобработка сырых данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является «Trimble Germany GmbH», Германия.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SPSx52 v4.19 Firmware |
gamel_V419.timg |
v.4.19 |
147C11E4 |
CRC32 |
|
Trimble Business Center |
BC-HCE_2_30.exe |
2.30 |
ADB1D5F4 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Технические характеристики
|
Наименование характеристик |
Значение |
|
Тип приёмника: |
Многочастотный, многосистемный |
|
Количество каналов: |
220 |
|
Принимаемые сигналы: |
GPS: L1 C/A, L1/L2/L2C/L5, ГЛОНАСС: L1/L2 C/A, L1/L2 P, SBAS: WAAS, EGNOS, MSAS, Galileo: GIOVE-A, GIOVE-B |
|
Режимы измерений: |
«Статика», «Быстрая Статика», «Кинематика в реальном времени», «Дифференциальные кодовые измерения» |
|
Тип антенны: |
Внешняя |
|
Допускаемая СКП измерений в режиме «Статика», «Быстрая Статика», не более: - в плане, мм - по высоте, мм |
±(5 + 0,5 х 10-6 х D), ±(5 + 1,0 х 10-6 х D), где D - измеряемое расстояние, мм |
|
Допускаемая СКП измерений в режиме «Кинематика в реальном времени», не более: - в плане, мм - по высоте, мм |
±(8 + 1,0 х 10-6 х D) ±(15 + 1,0 х 10-6 х D) где D - измеряемое расстояние, мм |
|
Наименование характеристик |
Значение |
|
Источник электропитания (внешний): - напряжение, В |
10,5 - 28 |
|
Источник электропитания (встроенный внутренний аккумулятор): - напряжение, В |
7,2 |
|
Диапазон рабочих температур, °С: |
от - 40 до + 65 |
|
Г абаритные размеры, (Д х Ш x В), мм, не более |
240 х 120 х 50 |
|
Масса приёмника с внутренним аккумулятором, кг, не более: |
1,65 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Trimble SPS852.
Комплектность
|
Наименование |
Количество, ед. |
|
Trimble SPS852 |
1 |
|
Блок питания |
1 |
|
Внешняя антенна |
1 |
|
Антенный кабель |
1 |
|
Кабель Ethernet |
1 |
|
Компакт-диск с ПО |
1 |
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить возможности использования аппаратуры геодезической спутниковой SPS852:
|
Наименование |
Количество, ед. |
|
Серийный RS-232 кабель |
1 |
|
Интерфейсный USB кабель |
1 |
|
Адаптер для соединения с ПК |
1 |
|
Внешний аккумулятор |
1 |
|
Кабель внешнего аккумулятора |
1 |
Поверка
осуществляется в соответствии с МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Перечень основного оборудования, необходимого для поверки:
- эталонный линейный базис 1-го или 2-го разряда, ГОСТ 8.503-84.
Сведения о методах измерений
Методика измерений приведена в документе: «Аппаратура геодезическая спутниковая Trimble SPS852. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»,
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .750)0)0 м».
3. Техническая документация «Trimble Germany GmbH», Германия.
Рекомендации к применению
- осуществление геодезической и картографической деятельности.
|
|
