Трансформаторы напряжения JSQX-110

Назначение

Трансформаторы напряжения типа JSQX-110 предназначены для передачи измерительной информации средствам измерения, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока промышленной частоты, применяются в сетях 110 кВ. Применяются в КРУЭ и в газовых выключателях.

Описание

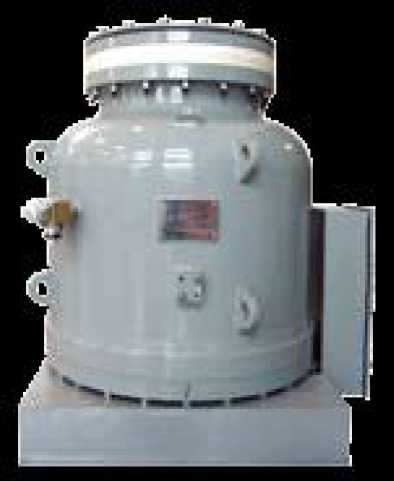

Трансформаторы напряжения JSQX-110, являются трехфазными электромагнитными трансформаторами с элегазовой изоляцией. Принцип действия основан на явлении взаимной

индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. В герметичном баке из алюминиевого сплава, заполненном элегазом с минимальным рабочим давлением 350 кПа, расположены три блока обмоток. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Каждый из трех блоков трансформатора может иметь до четырех вторичных обмоток -измерительных и/или защитных. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. На боковой поверхности бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа.

Технические характеристики

Номинальное первичное напряжение, В

110000/^3

100/Д 100; 100/3

126

0,2; 0,5; 1,0; 3,0

От 10 до 150

3P; 6Р

От 100 до 300

2000

50

От 880 до 950

от 0875x875 до 01115x1035

У3 от -30 до +50 °С

Номинальные вторичные напряжения, В

Наибольшее рабочее напряжение, кВ

Для измерительных обмоток:

Классы точности

Номинальные нагрузки, В • А

Для защитных обмоток:

Классы точности

Номинальные нагрузки, В • А

Предельная мощность, В • А

Номинальная частота, Гц

Масса, кг

Габаритные размеры (Диаметр x Высота), мм

Климатическое исполнение по ГОСТ 15150-69

Знак утверждения типа

Знак утверждения типа наносится на табличку трансформатора гравировкой и на паспорт - типографским способом.

Комплектность

Трансформатор напряжения JSQX-110 - 1 шт.

Руководство по эксплуатации - 1 экз.

Паспорт - 1 экз.

Поверка

Осуществляется по ГОСТ 8.216-88 " ГСИ. Трансформаторы напряжения. Методика поверки". Основные средства поверки:

- Трансформаторы напряжения эталонные NVOS (номинальное первичное напряжение 110/^3; 220/^3, класс точности 0,01.

- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Сведения о методах измерений

Приведены в руководстве по эксплуатации «Трансформаторы напряжения типа JSQX-110» фирмы « Xian XD High Voltage Apparatus Co., LTD.» (КНР).

Нормативные документы

ГОСТ 1983-2001 "Трансформаторы напряжения. Общие технические условия".

ГОСТ 8.216-88 "ГСИ. Трансформаторы напряжения. Методика поверки".
