Трансформаторы тока LMZH
| Номер в ГРСИ РФ: | 49990-12 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "Xian XD High Voltage Apparatus Co., LTD.", Китай |
Трансформаторы тока LMZH предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока LMZH устанавливаются в КРУЭ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49990-12 |
| Действует | по 10.04.2022 |
| Наименование | Трансформаторы тока |
| Модель | LMZH |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 0445dac8-da98-b283-dd8a-6576263bd8eb |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.01 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2017 |
| Номер сертификата | 46609 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 373 п. 20 от 29.05.2012 |
Производитель / Заявитель
Фирма "Xian XD High Voltage Apparatus Co., LTD.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.217-2003 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 30 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
49990-12: Описание типа
2017-49990-12.pdf
|
Скачать | 81 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы тока LMZH предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в установках переменного тока промышленной частоты. Трансформаторы тока LMZH устанавливаются в КРУЭ.

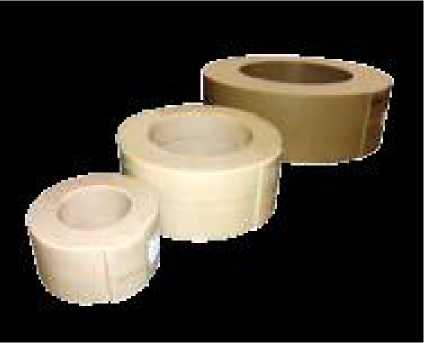

Описание
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на
угол, близкий к нулю. Первичной обмоткой трансформатора является токоведущая шина аппарата. Трансформатор может иметь до семи сердечников с вторичными обмотками. Вторичные обмотки равномерно намотаны на тороидальные
магнитопроводы и залиты экоксидной смолой. Выводы вторичных обмоток и вывод заземления расположены в шкафу управления КРУЭ и закрыты пломбируемой крышкой. В трансформаторе возможно задание нескольких коэффициентов трансформации. Выпускаются пять модификации трансформаторов, обозначаемые LMZH-40,5; LMZH-72,5; LMZH-126, LMZH-145 и LMZH-252, различающиеся размерами и
весом.
Технические характеристики
|
Характеристики |
LMZH-40,5 |
LMZH-72,5 |
LMZH-126 LMZH-145 |
LMZH-252 |
|
Номинальные первичные токи, А |
100-4000 | |||
|
Номинальные вторичные токи, А |
5 или 1 | |||
|
Наибольшее рабочее напряжение, кВ |
0,72 | |||
|
Параметры обмоток для измерений: | ||||
|
Классы точности |
0,2s; 0,2; 0,5s; 0,5; 1,0; 3,0 | |||
|
Коэффициенты безопасности |
5; 10 | |||
|
Номинальные нагрузки, В^А |
от 5 до 50 | |||
|
Параметры обмоток для защиты: | ||||
|
Классы точности |
5Р, 10P | |||
|
Предельная кратность |
от 10 до 40 | |||
|
Номинальные нагрузки, ВА |
от 5 до 50 | |||
|
Номинальная частота, Гц |
50 | |||
|
Масса, кг |
от 5 до 20 |
от 10 до 45 |
от 20 до 95 |
от 25 до 120 |
|
Габаритные размеры (внут0хвнеш0хвысота), мм |
от 170x310x50 до 170x310x100 |
от 170x310x50 до 170x310x100 |
от 290x530x200 gо290x530x1000 |
от 320x600x150 до 320x600x500 |
Климатическое исполнение по ГОСТ 15150-69 У3 в диапазоне от - 30 до + 50 °С
Знак утверждения типа
Знак утверждения типа наносится на табличку трансформатора и на паспорт -
типографским способом.
Комплектность
Трансформатор тока LMZH- 1 шт.
Руководство по эксплуатации - 1экз.
Паспорт - 1 экз.
Поверка
Осуществляется по ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ИТТ-3000.5 (номинальный первичный ток от 1 до 3000 А, относительная погрешность ± 0,05 %), - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Сведения о методах измерений
Сведения приведены в руководстве по эксплуатации «Трансформаторы тока LMZH» фирмы « Xian XD High Voltage Apparatus Co., LTD.» (КНР).
Нормативные документы
ГОСТ 7746-2001 "Трансформаторы тока. Общие технические условия".
ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки".
Рекомендации к применению
- осуществление торговли и товарообменных операций;
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
