Стойки контроля и управления СКУ
| Номер в ГРСИ РФ: | 49995-12 |
|---|---|
| Производитель / заявитель: | ООО "Опытно Конструкторское Бюро Специального Оборудования", г.Москва |
Стойки контроля и управления СКУ предназначены для воспроизведения и измерения силы постоянного тока.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 49995-12 |
| Действует | по 10.04.2022 |
| Наименование | Стойки контроля и управления |
| Модель | СКУ |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7cf98cf9-43ec-e828-cacf-f6fc0c361f93 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 29.05.2017 |
| Номер сертификата | 46616 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 373 п. 27 от 29.05.2012 |
Производитель / Заявитель
ООО "Опытно Конструкторское Бюро Специального Оборудования", РОССИЯ, г.Москва
Россия
Поверка
| Методика поверки / информация о поверке | МП-290/447-2011 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 30.11.2025 |
Поверители
Скачать
|
49995-12: Описание типа
2017-49995-12.pdf
|
Скачать | 247.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Стойки контроля и управления СКУ предназначены для воспроизведения и измерения силы постоянного тока.
Описание
Стойки контроля и управления СКУ (далее - СКУ) обеспечивают прием и выдачу сигналов в количестве, определяемом объектом автоматизации.
СКУ стоит из одного, двух или трех крейтов, все крейты одного типа размера. В крейт устанавливается многофункциональный программируемый контроллер. Контроллер используется для сбора, обработки информации и управления объектами в схемах автономного управления или в составе распределенной системы управления. Конструкция крейтов позволяет выбирать различные сочетания модулей ввода-вывода для конкретного объекта автоматизации (всего до 62 модулей, включая модуль ЦП).
Применяемые в системе технические средства и программное обеспечение позволяют реализовывать как простые, так и сложные алгоритмы автоматического управления, противо-аварийной защиты, а также обеспечивать возможность их оперативного изменения.
Для всех типов СКУ применяется базовая система программирования ISaGRAF PRO.
Программное обеспечение
Математическая обработка измеряемых и воспроизводимых величин осуществляется за счет внутреннего программного обеспечения (ПО). Для защиты от непреднамеренных воздействий в ПО реализован алгоритм периодического пересчёта и верификации контрольной суммы исполняемой части. Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается тем, что возможность изменения ПО доступна только на специализированном оборудовании производителя.
Метрологические характеристики СКУ с учетом погрешности, вносимой ПО, представлены в таблице 2. Суммарная погрешность СКУ с учетом погрешности, вносимой ПО, не превышает пределов допускаемой погрешности. Идентификационные данные программного обеспечения стоек контроля и управления СКУ представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Значение |
|
Идентификационное наименование программного обеспечения |
Tenix |
|
Номер версии (идентификационный номер) программного обеспечения |
V4.7.4 |
|
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
1dc35b46i623bc82a af67d4fd3b1ff18 |
|
Алгоритм вычисления цифрового идентификатора программного обеспечения |
CRC |
Уровень защиты программного обеспечения СИ от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.

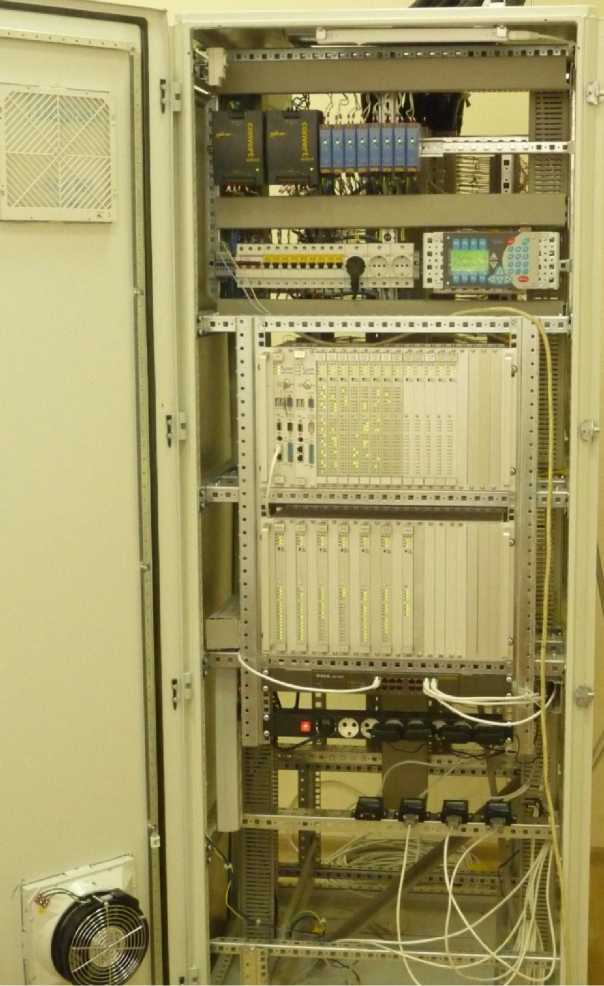

Рисунок 1 - Фотография общего вида стоек контроля и управления СКУ
Технические характеристики
Таблица 2 - Основные метрологические и технические характеристики стоек контроля и управления СКУ
|
Параметр |
Значение параметра |
|
1 |
2 |
|
Диапазон воспроизведения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного тока, % |
± 0,05 |
|
Диапазон измерения силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % |
± 0,1 |
Окончание таблицы 2
|
1 |
2 |
|
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры, вызванной изменение температуры окружающей среды, %/10 ОС |
± 0,05 |
|
Питание |
Сеть переменного тока, напряжение 220/230 В, частота 50 Гц |
|
Г абаритные размеры не более, мм: |
800 x 800 x 2000 |
|
Масса не более, кг: |
200 |
|
Условия эксплуатации: | |
|
- по температуре, ос |
от 0 до 55 |
|
- по влажности, % |
от 20 до 95 при 55 °С |
|
- по атмосферному давлению, мм рт. ст. |
от 600 до 900 |
|
Условия хранения: | |
|
- по температуре, ос |
от минус 0 до 55 |
|
- по влажности, % |
от 20 до 80 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и паспорта типографским способом и на лицевую панель стоек контроля и управления СКУ в виде наклейки со стойким к истиранию покрытием.
Комплектность
Таблица 3 - Комплект поставки стоек контроля и управления СКУ
|
Наименование |
Количество |
|
1 |
2 |
|
Стойка контроля и управления СКУ |
1 шт. |
|
Стойки контроля и управления СКУ. Руководство по эксплуатации. |
1 шт. |
|
Стойки контроля и управления СКУ. Методика поверки. |
1 шт. |
|
Стойки контроля и управления СКУ. Паспорт. |
1 шт. |
|
Стойки контроля и управления СКУ. Схема электрическая принципиальная. |
1 шт. |
|
Стойки контроля и управления СКУ Схема монтажная. |
1 шт. |
Поверка
осуществляется по документу «Стойки контроля и управления СКУ. Методика поверки. МП-290/447-2011», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке указан в таблице 4.
Таблица 4 - Основные средства, применяемые при поверке
|
Тип прибора |
Наименование измеряемой (воспроизводимой) величины |
Предел измерения (воспроизведения) |
Пределы допускаемой абсолютной погрешности |
|
1 |
2 |
3 |
4 |
|
Мультиметр цифровой прецизионный 8508A |
Сила постоянного тока |
200 мА |
± 0,00640-2-I |
Окончание таблицы 1
|
1 |
2 |
3 |
4 |
|
Калибратор универсальный Fluke 5520A |
Сила постоянного тока |
329,999 мА |
± (0,01-10-2-I) |
|
Примечания: 1. I - значение измеряемой (воспроизводимой) силы постоянного тока. | |||
Сведения о методах измерений
Методы измерения с помощью стоек контроля и управления СКУ указаны в документе «Стойки контроля и управления СКУ. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 - 30 А»
2. ТУ 4252-001 -90663313-2011 «Стойки контроля и управления СКУ. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
