Полуприцепы-цистерны для нефтепродуктов ППЦ-30
| Номер в ГРСИ РФ: | 50011-12 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | Филиал ЗАО "Завод "Джи Ти Сэвэн", г.Кузнецк |
Полуприцепы-цистерны для нефтепродуктов ППЦ-30 предназначены для транспортирования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не более 820 кг/м3, а также для заполнения стационарных емкостей. ППЦ-30 являются мерами полной вместимости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50011-12 |
| Действует | по 01.06.2017 |
| Наименование | Полуприцепы-цистерны для нефтепродуктов |
| Модель | ППЦ-30 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 60f39282-2bfd-ecfc-4075-89ce791ceec7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46683 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 398 п. 51 от 01.06.2012 |
Производитель / Заявитель
ПФ ООО "НПО "Нефтегазовое машиностроение и специальное автомобилестроение", г.Кузнецк; Филиал ЗАО "Завод "Джи Ти Сэвэн", г.Кузнецк
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 8.569-98 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 246 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 14.12.2025 |
Поверители
Скачать
|
50011-12: Описание типа
2016-50011-12.pdf
|
Скачать | 237.9 КБ | |
|
50011-12: Методика поверки
2022-mp50011-12.pdf
|
Скачать | 60.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Полуприцепы-цистерны для нефтепродуктов ППЦ-30 предназначены для транспортирования и кратковременного хранения всех видов светлых нефтепродуктов плотностью не более 820 кг/м3, а также для заполнения стационарных емкостей.
Описание
ППЦ-30 являются мерами полной вместимости.
ППЦ-30 предназначены для эксплуатации с седельно-сцепными устройствами по ГОСТ 28247 и сцепным шкворнем по ГОСТ 12017, имеющим присоединительные размеры по ГОСТ 12105 для соответствующей нагрузки на седло тягача), а также пневмо- и электро приводы ГОСТ 4364, ГОСТ 9200 исполнение 3.
ППЦ-30 изготавливаются в исполнении “У” по ГОСТ 15150.
Цистерна выполнена в виде горизонтального резервуара, имеющего в поперечном сечении форму круга. Цистерна может быть разделена на несколько секций. Корпус цистерны изготовлен из материалов, обладающих стойкостью к воздействию нефтепродуктов, гарантируемой свариваемостью, соответствующими механическими свойствами и оборудован внутри усиливающими элементами (перегородками, волнорезами). В верхней части каждой секции цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном для ориентировочного определения уровня налива топлива, воздухоотводящими трубками, в нижней части - опоры, донные клапаны.
Наполнение отсеков ППЦ-30 нефтепродуктом осуществляется через заливной люк горловины при закрытых задвижках и донных клапанах до уровня верхней плоскости мерного угольника. Опорожнение цистерны ППЦ-30 осуществляется самотеком.

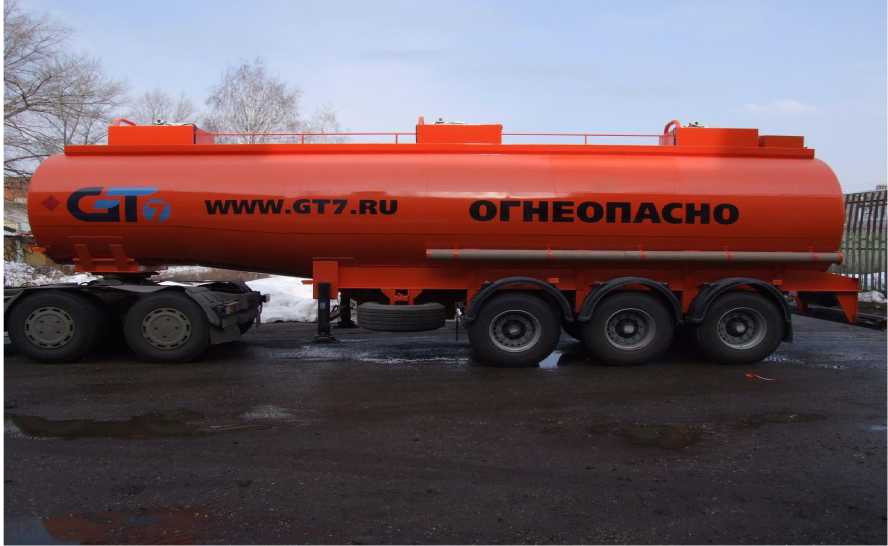

Рисунок 1 - Фотография общего вида

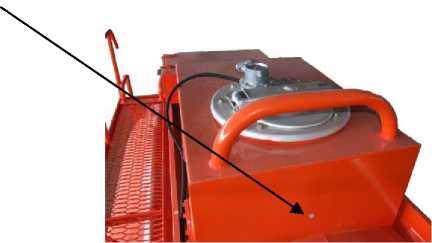

Место для нанесения знака поверки: на заклепку, проходящую через полку угольника и стенку горловины
Рисунок 2 - Место нанесения знака поверки
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3 |
30 |
|
Пределы допускаемого отклонения действительной вместимости цистерны, установленной при первичной поверке, от номинальной вместимости, м3 |
±0,45 |
|
Пределы допускаемой основной относительной погрешности вместимости при периодической поверке, % |
±0,4 |
|
Объем над указателем уровня (для возможного расширения нефтепродукта под воздействием температуры), % от действительной вместимости цистерны |
2,0 |
|
Остаток топлива в цистерне, % от номинальной вместимости, не более |
0,1 |
|
Г абаритные размеры, мм, не более - длина - ширина - высота |
11200 2500 3800 |
|
Масса снаряженной ППЦ-30 (с запасным колесом, огнетушителями, рукавами напорно-всасывающими, принадлежностями и заправкой автомобиля топливом, маслом и охлаждающей жидкостью), кг |
8150 |
|
Полная масса ППЦ, кг, не более |
32650 |
|
Распределение нагрузки на дорогу полной массой, кг, не более - через седельное устройство тягача - через тележку |
11500 21150 |
|
Нормальные условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
20±10 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Рабочие условия эксплуатации - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от - 40 до + 50 от 30 до 100 от 84 до 106,7 (от 630 до 800) |
Знак утверждения типа
- на маркировочную табличку фотохимическим способом;
- на титульные листы (место нанесения - вверху слева) руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки входят:
- ППЦ-30 в собранном виде;
- запасные части;
- инструмент;
- принадлежности;
- товаросопроводительная документация;
- Полуприцепы-цистерны для нефтепродуктов. Руководство по эксплуатации. ППЦ-00.00.000 РЭ;
- Полуприцепы-цистерны для нефтепродуктов. Паспорт. ППЦ-00.00.000 ПС;
- Полуприцепы-цистерны для нефтепродуктов. Ведомость эксплуатационных документов. ППЦ-00.00.000 ВЭ.
Поверка
осуществляется по ГОСТ Р 8.569-98 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
весы для статического взвешивания, пределы допускаемой погрешности +0,1 % от действительного значения измеряемой массы.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствии с рисунком 2.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 50913-96 ГСИ. Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования
ТУ 4525-012-73650898-2008 Прицепы-цистерны для нефтепродуктов. Технические условия
ГОСТ Р 8.569-98 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
