Трансформаторы напряжения НТМИ-6 (10) (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50058-12 |
| Действует | по 15.05.2027 |
| Наименование | Трансформаторы напряжения |
| Модель | НТМИ-6 (10) |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | fcce1a62-9785-193f-5060-02bdf90c17f7 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 34.01.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46739 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 386 п. 32 от 01.06.2012 |
Производитель / Заявитель
Общество с ограниченной ответственностью "Рубин" (ООО "Рубин"), г. Санкт-Петербург
Россия
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.216-88 |
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
1900
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1865 (98%) |
| Неуспешных поверок (СИ непригодно) | 35 (2 %) |
| Актуальность информации | 07.12.2025 |
Поверители
Скачать
|
50058-12: Описание типа
2017-50058-12.pdf
|
Скачать | 358.9 КБ | |
|
50058-12: Методика поверки
2021-mp50058-12.pdf
|
Скачать | 68.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Трансформаторы напряжения НТМИ-6 (10) (далее трансформаторы) предназначены для передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Описание
Принцип действия трансформаторов напряжения НТМИ-6 (10) основан на масштабном преобразовании напряжения с целью передачи сигнала измерительной информации различным приборам.
Трансформаторы являются электромагнитными трансформаторами напряжения с масляным видом изоляции, предназначенные для установки в электрических сетях трёхфазного переменного тока частотой 50 Гц и изолированной нейтралью с целью передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления (ГОСТ 1983-2001).
Трансформаторы состоят из одного трёхфазного трансформатора (ТИН), выполняющего разные функции. Основная вторичная обмотка предназначена для питания измерительных приборов. ।
К вторичным обмоткам ТИН возможно подключение блоков МРЗ, МРЗА, ЦРЗА и релейной защиты, если при определённом классе точности суммарная нагрузка приборов учёта электрической энергии и защитной аппаратуры не превышает допустимую по этому классу в работающих режимах.
Трансформаторы могут быть выполнены многообмоточными для сочетания различных функций по питанию приборов, по функциям считывания информации и с дополнительной обмоткой—для питания цепей защитных устройств и контроля изоляции сети.
Трансформаторы устанавливаются в шкафах КРУ (Н) и закрытых РУ промышленных предприятий.
Трансформаторы изготавливаются в климатическом исполнении УХЛ и категории размещения 2 по ГОСТ 15150-69.
Трансформаторы предназначены для работы на высоте до 1000м над уровнем моря и температуре окружающей среды в пределах от -40 до 45 оС.
Трансформаторы напряжения НТМИ-6 (10 имеют условное обозначение:
Н Т М И- 6(10) - Х УХЛ 2_____________________________________________
|
категория размещения — 2 | |||||||||||||
|
— |
климатическое исполнение - умеренный холодный климат | ||||||||||||
|
— |
Модификация (номер конструкторской разработки) | ||||||||||||
|
линейное напряжение первичной обмотки, кВ | |||||||||||||
|
— |
предусмотрен контроль изоляции сети | ||||||||||||
|
вид изоляции- масло | |||||||||||||
|
число фаз - три | |||||||||||||
|
— |
целевое назначение - измерение напряжения | ||||||||||||

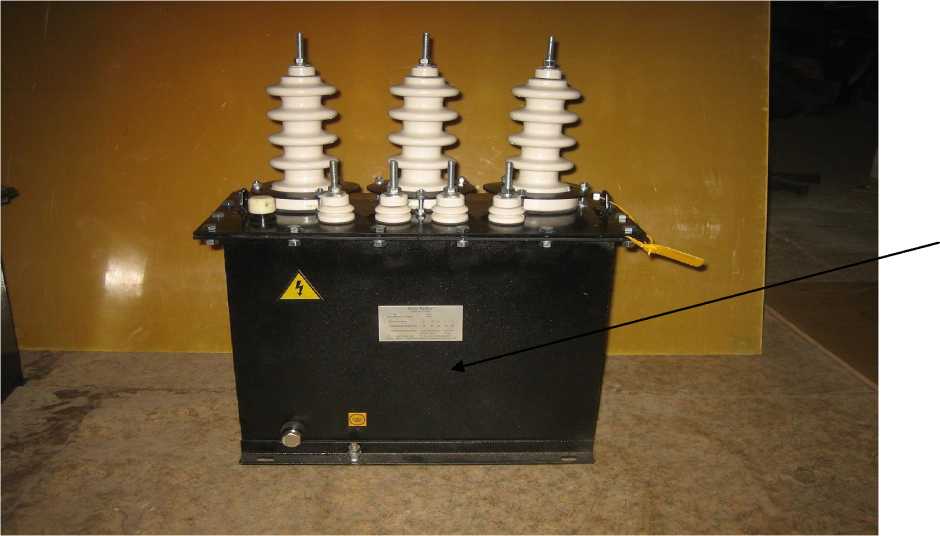

Общий вид трансформаторов1 представлен на рис. 1. Клеймение трансформатора после поверки осуществляется в виде наклейки на стенку корпуса.
Рисунок 1
Технические характеристики
Основные метрологические и технические характеристики трансформаторов приведены в таблицах 1 - 4.
Таблица 1
|
Наименование параметра |
Значение |
|
Номинальное первичное напряжение, кВ (варианты исполнения) 1) |
6 или 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2 или 12 |
|
Номинальная частота, Гц |
50 |
|
Номинальное вторичное линейное напряжение, В |
100 |
|
Количество вторичных обмоток: - для измерений - для защиты |
1 1 |
|
Номинальная вторичная нагрузка вторичных обмоток с cos ф = 0,8, В-А2) 3): - для измерений (в зависимости от класса трансформатора) - для защиты |
50; 100; 200; 300; 600 30 |
|
Класс точности дополнительной обмотки для защиты |
3P |
|
Удельная длина пути утечки, см/кВ, не менее: - для 6 кВ; - для 10 кВ |
7,2 12 |
|
Г абаритные размеры, мм, не более |
555x470x215 |
|
Масса трансформатора, кг, не более |
60 |
|
Средняя наработка до отказа, ч |
35980 |
|
Средний срок службы, лет |
25 |
|
Примечание: 1) Номинальное первичное напряжение задаётся при производстве. 2) Соответствие классов точности мощностей нагрузок приведены в таблице 2. 3) Пределы допускаемых погрешностей по классам точности приведены в таблице 4. | |
Таблица 2. Классы точности.
|
Класс точности обмотки для измерения |
0,1 |
0,2 |
0,5 |
1,0 |
3,0 |
вне класса точности |
|
Мощность основной вторичной обмотки, В • А |
50 |
100 |
200 |
300 |
600 |
предельная мощность 900 ВА |
Таблица 3. Токи коротких замыканий вторичных обмоток.
|
Обозначение выводов |
Ток короткого замыкания, А |
|
a—b, b—c, c—a |
75—120 |
|
a—o, b—o, c—o |
15 |
|
ак—хк |
10 |
Таблица 4. Допускаемые погрешности.
|
Класс точности |
Предел допускаемой погрешности | |
|
по напряжению, % |
по углу, минут | |
|
0,1 |
±0,1 |
±5 |
|
0,2 |
±0,2 |
±10 |
|
0,5 |
±0,5 |
±20 |
|
1,0 |
±1,0 |
±40 |
|
3,0 |
±3,0 |
не нормируется |
Знак утверждения типа
Знак утверждения типа наносится на корпус трансформатора в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и паспорта типографским способом.
Комплектность
1 Трансформатор напряжения 1 шт.;
2 Руководство по эксплуатации 1 экз.;
3 Паспорт 1 экз.
Поверка
осуществляется по ГОСТ 8.216-88 «ГСИ Трансформаторы напряжения. Методика поверки». Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-10, кл.т. 0,05.
- магазин нагрузок MP3025(57,7V-80,42VA) ТУ 4225-046-05766445-01;
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т», диапазон измерений напряжения от 40 до 400 В; диапазон измерений тока 0,5;до 3000А, ПГ измерения напряжения ±[0.1+0.01((UH/U)-1)]%, погрешность измерения тока ±[0.1+0.01((1н/1)-1)]%
Сведения о методах измерений
Отсутствуют
Нормативные документы
ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.
ГОСТ 8.216-88 Трансформаторы напряжения. Методика поверки.
ТУ 3414 50-001 91941406-2011 Трансформаторы НТМИ 6(10) Технические условия
Рекомендации к применению
выполнение государственных учетных операций, осуществление торговли и товарообменных операций.
Другие Трансформаторы
