Весы неавтоматического действия ED
| Номер в ГРСИ РФ: | 50088-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Sartorius" AG, Германия |
Весы неавтоматического действия ED (далее ╞ весы), предназначены для статического измерения массы.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50088-12 |
| Действует | по 15.05.2022 |
| Наименование | Весы неавтоматического действия |
| Модель | ED |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 55edeee1-0e85-356f-113a-9c9ebb0d24b0 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Германия |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46778 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 388 п. 24 от 01.06.2012 |
Производитель / Заявитель
Фирма "Sartorius Lab Instruments GmbH & Co. KG", Германия; Фирма "Sartorius Weighing Technology GmbH", Германия (срок свидетельства: 01.06.2017)
Германия
Поверка
| Методика поверки / информация о поверке | ГОСТ Р 53228-2008, Приложение Н |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
3061
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 3023 (99%) |
| Неуспешных поверок (СИ непригодно) | 38 (1 %) |
| Актуальность информации | 05.12.2025 |
Поверители
Скачать
|
50088-12: Описание типа
2017-50088-12.pdf
|
Скачать | 164.2 КБ | |
|
50088-12: Методика поверки
2022-mp50088-12.pdf
|
Скачать | 74.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы неавтоматического действия ED (далее - весы), предназначены для статического измерения массы.
Описание
Конструктивно весы выполнены в едином корпусе и состоят из грузоприемного устройства, грузопередающего устройства и весоизмерительного устройства с показывающим устройством. Весы модификаций ED224S-RCE, ED623S-RCE, ED423S-RCE оснащены ветрозащитной витриной.
Общий вид весов показан на рисунке 1.

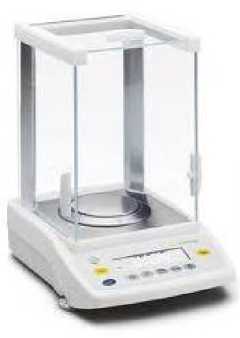

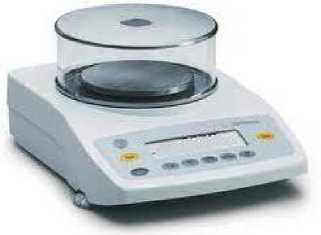

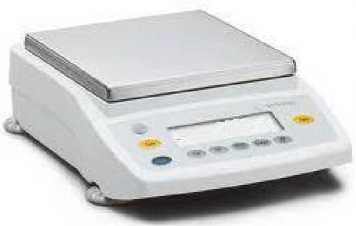

Рисунок 1 - Общий вид весов неавтоматического действия ED
Принцип действия весов основан на компенсации массы взвешиваемого груза электромагнитной силой, создаваемой системой автоматического уравновешивания. Электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза, преобразуется в цифровой код, и результат взвешивания выводится на дисплей. Весы оснащены интерфейсом связи RS232 для подключения различных периферийных устройств.
В зависимости от модификации весы снабжены следующими устройствами и функциями (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- устройство установки по уровню (Т.2.7.1) с индикатором уровня (3.9.1.1);
- устройство первоначальной установки нуля (Т.2.7.2.4);
- устройство слежения за нулем (Т.2.7.3);
- устройство установки нуля и уравновешивания тары (4.6.9);
- устройство выборки массы тары (Т.2.7.4);
- цифровое показывающее устройство с отличающимся делением (3.4.1);
- полуавтоматическое устройство юстировки чувствительности встроенным грузом (4.1.2.5);
- взвешивание в различных единицах измерения массы - килограмм, грамм, миллиграмм, карат (2.1).
Весы имеют следующие режимы работы (4.20):
- счетный режим;
- вычисление процентных соотношений;
- режим сравнения;
- суммирование;
- статистическая обработка.
Весы выпускаются в следующих модификациях: ED224S-RCE, ED623S-RCE, ED423S-RCE, ED3202S-RCE, ED6202S-RCE, отличающихся исполнением корпуса и грузоприемной платформы, а так же метрологическими характеристиками.

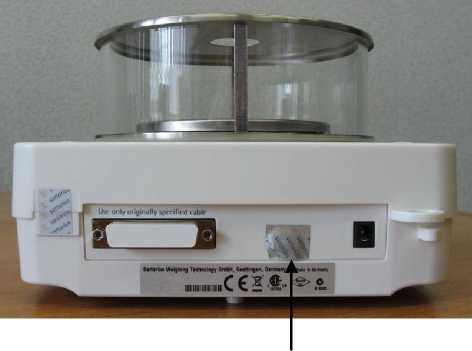

Схема пломбировки весов от несанкционированного доступа приведена на рисунке 2.
пломба в виде наклейки
Рисунок 2 - Схема пломбировки от несанкционированного доступа

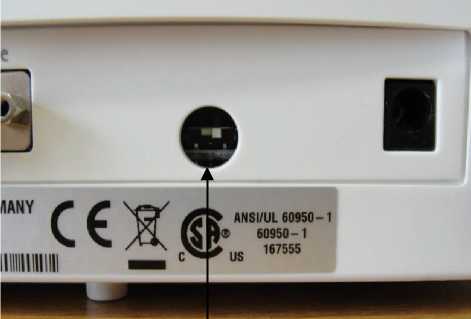

переключатель юстировки
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и полностью метрологически значимым.
Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитной пломбой (наклейкой), которая находится на корпусе весов (как показано на рисунке 2). Защитная пломба ограничивает доступ к переключателю юстировки, при этом ПО не может быть модифицировано без нарушения защитной пломбы и изменения положения переключателя юстировки. Кроме того, изменение ПО невозможно без применения специализированного оборудования производителя.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификация ПО осуществляется по номеру версии, доступ к которому осуществляется через меню пользователя. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
1 |
2 |
|
Идентификационное наименование ПО |
—* |
|
Номер версии (идентификационный номер) ПО |
REL.32.09 |
|
Цифровой идентификатор ПО |
—* |
*Примечание - Идентификационное наименование программного обеспечения и цифровой идентификатор ПО не используются на устройствах при работе со встроенным ПО
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2
|
Характеристика |
Модификации | ||||
|
ED224S-RCE |
ED623S-RCE |
ED423S-RCE |
ED3202S-RCE |
ED6202S-RCE | |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
I |
II |
II |
II |
II |
|
Максимальная нагрузка (Мах), г |
220 |
620 |
420 |
3200 |
6200 |
|
Минимальная нагрузка (Min), г |
0,01 |
0,02 |
0,02 |
0,5 |
0,5 |
|
Действительная цена деления шкалы (d), г |
0,0001 |
0,001 |
0,001 |
0,01 |
0,01 |
|
Поверочный интервал (е), г |
0,001 |
0,01 |
0,01 |
0,1 |
0,1 |
|
Число поверочных интервалов (n) |
220000 |
62000 |
42000 |
32000 |
62000 |
|
Диапазон рабочих температур, °С |
от + 15 до + 27 |
от + 10 до + 30 | |||
|
Диапазон уравновешивания тары |
100% Max | ||||
|
Электрическое питание - от сети переменного тока с параметрами: напряжение, В частота, Гц |
от 187 до 242 от 49 до 51 | ||||
Таблица 3
|
Модификация |
Масса, кг, не более |
Габаритные размеры весов, мм, не более |
|
ED224S-RCE |
4,8 |
230x303x330 |
|
ED623S-RCE, ED423S-RCE |
3,6 |
230x303x136 |
|
ED3202S-RCE, ED6202S-RCE |
3,5 |
230x303x91 |
Знак утверждения типа
наносится на маркировочную табличку, расположенную на корпусе весов и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы |
- |
1 шт. |
|
Адаптер сетевого питания |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Поверка
осуществляется по приложению ДА «Методика поверки весов» ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».
Основные средства поверки:
- гири, соответствующие классам точности E2, F1 по ГОСТ OIML R 111-1-2009.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус весов с лицевой стороны и /или на свидетельство о поверке.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
