Весы конвейерные MUS, MSI
| Номер в ГРСИ РФ: | 50091-12 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | Фирма "Siemens AG", Германия |
Весы конвейерные модификаций MUS, MSI предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50091-12 |
| Действует | по 01.06.2017 |
| Наименование | Весы конвейерные |
| Модель | MUS, MSI |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 43fc8edc-2b67-7f6b-3d71-e88423b08fb5 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 28.01 |
| Год регистрации | 2012 |
| Страна-производитель | Канада |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46782 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 388 п. 28 от 01.06.2012 |
Производитель / Заявитель
Фирма "Siemens Canada Limited", КАНАДА
Канада
Поверка
| Методика поверки / информация о поверке | ГОСТ 8.005-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 165 (99%) |
| Неуспешных поверок (СИ непригодно) | 1 (1 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50091-12: Описание типа
2012-50091-12.pdf
|
Скачать | 215.5 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Весы конвейерные модификаций MUS, MSI предназначены для измерения массы сыпучих материалов, транспортируемых ленточными конвейерами.
Описание
Принцип действия весов конвейерных модификаций MUS, MSI (далее - весы) заключается в преобразовании деформации упругого элемента весоизмерительных тензорезистор-ных датчиков (далее - датчиков), возникающей под действием силы тяжести взвешиваемого груза в электрический сигнал, а также измерения скорости движения ленты с помощью датчика скорости, с последующим их преобразованием в цифровой вид интегратором. Масса сыпучего материала определяется как интегральное по времени значение произведения его линейной плотности и скорости движения конвейерной ленты.
Весы состоят из одного грузоприёмного устройства (далее - ГПУ) с двумя встроенными датчиками TBSP фирмы LLC Siemens Canada, США, датчика скорости SITRANS WS 300 фирмы LLC Siemens Canada, Германия и интегратора Milltronics BW100 или Milltronics BW500 фирмы LLC Siemens Canada, Канада.
Модификации весов отличаются максимальной линейной плотностью взвешиваемого материала, шириной конвейерной ленты, длиной и массой ГПУ и другими характеристиками, числовые значения которых приведены в таблице 2.

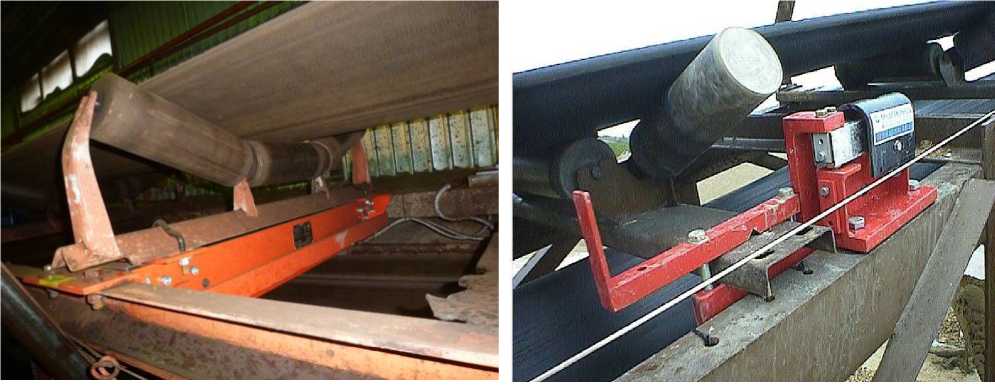

Общий вид весов модификации MSI представлен на рисунке 1, модификации MUS на рисунке 2.
Рисунок 1- Весы конвейерные MSI
Рисунок 2 - Весы конвейерные MUS
Программное обеспечение
В составе интеграторов имеется встроенное программное обеспечение (ПО), состоящее из программных модулей, которые перечислены в основном меню действий интегратора: настройка режима работы, калибровка, поверка и т.д. Основными и вспомогательными функциями ПО являются: определение массы материала, транспортируемого конвейером за единицу времени (производительность весов), определение нарастающего итога путём интегрирования производительности, контроль элементов ГПУ весов и т.д.
Защита программного обеспечения (ПО) обеспечивается системой разграничения
доступа к ПО: в режим программирования (при этом редактируются цифры и арифметические знаки) и в режим измерений. Идентификационные данные ПО представлены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО интегратора Milltronics BW100 |
“bwlOO.hex” |
2.07 |
0x3FE0 |
CRC16 |
|
Встроенное ПО интегратора Milltronics BW500 |
“bw500.hex” |
3.13.02-03 |
0x47C0 |
CRC16 |
д - относительное отличие результатов расчёта, выполненного испытываемым про-
граммным обеспечением, от расчётов с использованием опорных программ не более 0,0001 в соответствии с МИ 3286-2010. Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
В целях предотвращения несанкционированных вмешательств проводят пломбирование интегратора после поверки. Место нанесения пломбы на интеграторы Milltronics BW500 и Milltronics BW100 - винт крышки передней панели. Схемы пломбирования интеграторов представлены на рисунках 3-а и 3-б.

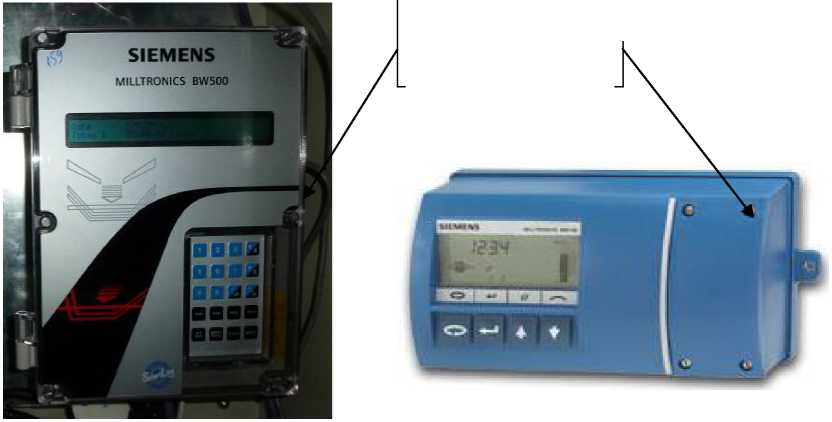

Место нанесения пломбы на передней панели интегратора
Рис.3-а Схема пломбирования BW500 Рис.3-б Схема пломбирования BW100
Технические характеристики
Значения метрологических и технических характеристик приведены в таблице 2.
Таблица 2
|
№ |
Наименование характеристики |
Модификации весов | |
|
MUS |
MSI | ||
|
1 |
Пределы допускаемой погрешности весов по ГОСТ 30124, % от измеряемой массы |
± 1, ± 2 | |
|
2 |
Значения наибольшей линейной плотности (q), кг/м |
250 |
600 |
|
3 |
Значения наименьшей линейной плотности (qmin), кг/м |
не более 50 |
не более 120 |
|
№ |
Наименование характеристики |
Модификации весов | |
|
MUS |
MSI | ||
|
4 |
Наименьший предел взвешивания, т |
0,1 от массы материала, взвешиваемого на конвейерных весах в течение 1 часа при наибольшей линейной плотности | |
|
5 |
Скорость конвейерной ленты, не более, м/с |
3 |
4 |
|
6 |
Ширина конвейерной ленты, мм |
300;400; 500; 650;800;1000; 1200;1400 |
300;400;500;650;800; 1000;1200; 1400; 1600; 2000;2200 |
|
7 |
Длина грузоприёмного устройства, м |
от 0,3 до 1,5 |
от 0,6 до 3,0 |
|
8 |
Угол наклона конвейерной ленты, не более |
± 20° | |
|
9 |
Угол наклона боковых роликоопор, не более |
30° | |
|
10 |
Диапазон рабочих температур, °С: - для ГПУ и датчика скорости - для интегратора |
от минус 40 до + 65 от минус 20 до + 50 | |
|
11 |
Масса ГПУ, не более, кг |
21 |
220 |
|
12 |
Питание от сети переменного тока: напряжение, В частота, Гц |
от187 до 242 от 49 до 51 | |
|
13 |
Потребляемая мощность, В •А, не более |
15 | |
Расстояние от ГПУ до интегратора, не более, м: при использовании без компенсации падения напряжения в линии...........................150
при использовании с компенсацией падения напряжения в линии.............................300
Расстояние от ГПУ до интегратора, не более, м: при использовании без компенсации падения напряжения в линии...........................150
при использовании с компенсацией падения напряжения в линии.............................300
Знак утверждения типа
Знак утверждения типа наносится на маркировочную табличку, расположенную на ГПУ весов, фотохимическим способом и на титульный лист: Руководство по эксплуатации весов MSI фирмы SIEMENS: - 7ML19985CY04-1; Руководство по эксплуатации весов MUS фирмы SIEMENS: - 7ML19985CQ02-02.
Комплектность
Таблица 3
|
Наименование, тип |
Кол-во, (шт.) |
|
Грузоприёмная платформа с двумя весоизмерительными датчиками (комплект) |
1 |
|
Датчик скорости |
1 |
|
Интегратор |
1 |
|
Калибровочные грузы (комплект) |
1 |
|
Инструкция о порядке и технологии проведения работ, содержании и техническом обслуживании весового комплекса на базе конвейерных весов фирмы SIEMENS Milltronics: - 7ML19985GA61 Руководство по эксплуатации весов MSI фирмы SIEMENS: - 7ML19985CY04-1 Руководство по эксплуатации весов MUS фирмы SIEMENS: - 7ML19985CQ02-02 Руководство по эксплуатации интегратора BW500 - 7ML 19985DK01, BW100 -7ML 19985DJ01 |
1 1 |
Поверка
осуществляется по ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Основное поверочное оборудование - специальное устройство для отбора проб, весы для статического взвешивания среднего класса точности (III) по ГОСТ Р 53228-2008, рулетка по ГОСТ 7502-98, секундомер.
Сведения о методах измерений
Описание метода измерений содержится в разделе 1 Инструкции о порядке и технологии проведения работ, содержании и техническом обслуживании весового комплекса на базе конвейерных весов фирмы SIEMENS - 7ML19985GA61.
Нормативные документы
1 ГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования» (по метрологическим характеристикам);
2 ГОСТ 8.021-2005 «ГСИ. Государственная поверочная схема для средств измерения массы» (по метрологическим характеристикам);
3 ГОСТ 8.005-2002 «ГСИ. Весы непрерывного действия конвейерные. Методика поверки».
Рекомендации к применению
Осуществление торговли и товарообменных операций, выполнение государственных учетных операций.
