Высотомеры геодезические микрометрические ОДГН-1
| Номер в ГРСИ РФ: | 50096-12 |
|---|---|
| Категория: | Высотомеры |
| Производитель / заявитель: | ООО НПФ "Фаза", г. Красноярск |
|
50096-12: Описание типа
2017-50096-12.pdf
|
Скачать | 134.1 КБ | |
|
50096-12: Описание типа
2025-50096-12.pdf
|
Скачать | 170.3 КБ | |
|
50096-12: Методика поверки
18-18/048 МП
2025-mp50096-12.pdf
|
Скачать | 4.2 MБ | |
|
50096-12: Методика поверки
МП16/05-05-2012
2022-mp50096-12-1.pdf
|
Скачать | 311.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Высотомеры геодезические микрометрические ОДГН-1 (далее по тексту - высотомеры) предназначены для измерений разности высот (далее превышений), выраженных в единицах длины, применяются для контроля высотных смещений секций, столбов гидротехнических сооружений (плотин ГЭС) и иных крупных инженерных сооружений.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50096-12 | |||||||||
| Действует | по 20.04.2027 | |||||||||
| Наименование | Высотомеры геодезические микрометрические | |||||||||
| Модель | ОДГН-1 | |||||||||
| Приказы |
№1972 от
15.09.2025
— О внесении изменений в сведения об утвержденных типах средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | d001d7a6-3e33-49ce-d415-df25a9f406b0 | |||||||||
| Испытания |
|
|||||||||
| Год регистрации | 2012 | |||||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46787 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 388 п. 33 от 01.06.2012 |
Производитель / Заявитель
НПК «Фаза» ООО, РОССИЯ, 660074, Красноярский край, г. Красноярск, ул. Академика Киренского, д. 24 А, помещ. 109
Россия
Поверка
| Методика поверки / информация о поверке |
18-18/048 МП Государственная система обеспечения единства измерений. Высотометры геодезические микрометрические ОДГН-1. Методика поверки
(с 15.09.2025)
МП16/05-05-2012 Высотометры геодезические микрометрические ОДГН-1. Методика поверки
(по 15.09.2025)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
1637
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 1601 (98%) |
| Неуспешных поверок (СИ непригодно) | 36 (2 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50096-12: Описание типа
2017-50096-12.pdf
|
Скачать | 134.1 КБ | |
|
50096-12: Методика поверки
2022-mp50096-12.pdf
Файл устарел
|
Скачать | 311.4 КБ | |
|
50096-12: Описание типа
2025-50096-12.pdf
|
Скачать | 170.3 КБ | |
|
50096-12: Методика поверки
18-18/048 МП
2025-mp50096-12.pdf
|
Скачать | 4.2 MБ | |
|
50096-12: Методика поверки
МП16/05-05-2012
2022-mp50096-12-1.pdf
|
Скачать | 311.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Высотомеры геодезические микрометрические ОДГН-1 (далее по тексту - высотомеры) предназначены для измерений разности высот (далее превышений), выраженных в единицах длины, применяются для контроля высотных смещений секций, столбов гидротехнических сооружений (плотин ГЭС) и иных крупных инженерных сооружений.
Описание
Принцип работы высотомеров основан на регистрации при помощи многоэлементного фотоприемного устройства (далее ФПУ) отраженных от поверхности жидкости лучей света, направленных на данную поверхность под определенными углами. ФПУ преобразует отраженные световые потоки оптических источников в электрические сигналы, из которых с помощью микроконтроллера выделяется полезная часть, определяются координаты положения лучей и величина превышения.
При получении команды по интерфейсу RS485 (протокол MODBUS) на выдачу результата измерения превышения, контроллер производит измерение и выдает полученный результат.
Конструктивно высотомеры состоят из опорной плиты, на которой закреплены: фотоприемное устройство, микроконтроллер и источники света.
Измеренное прибором значение выражает расстояние от поверхности жидкости в резервуаре прибора до поверхности жидкости при нулевых показаниях прибора. Уровень жидкости, при котором прибор выдает нулевые показания, находится примерно в 106 мм вниз от верхней грани несущей плиты.
По основным параметрам высотомеры соответствует требованиям ГОСТ Р 53340-2009 предъявляемым к группе высокоточных, оптико-электронных, стационарных, геодезических приборов.
Для предотвращения несанкционированного доступа к узлам регулировки и элементам конструкции, на углубления крепежных винтов крышки отсека модуля электроники наносят пломбировочную мастику или наклейку на стык корпуса и крышки модуля электроники.
Возможность нанесения знака поверки на высотомеры предусмотрена. Знак поверки наносится сбоку на корпус или крышку отсека модуля электроники в виде голографической наклейки, а также оттиском поверительного клейма на свидетельство о поверке (в случае оформления на бумажном носителе по заявлению владельца СИ).
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится в виде цифрового обозначения, состоящего из арабских цифр, на маркировочную табличку методом металлофото.
Общий вид высотомера, место нанесения знака поверки и место нанесения заводского номера приведены на рисунке 1. Схема пломбировки от несанкционированного доступа и место
расположения маркировочной таблички представлены на рисунке 2.
(а)

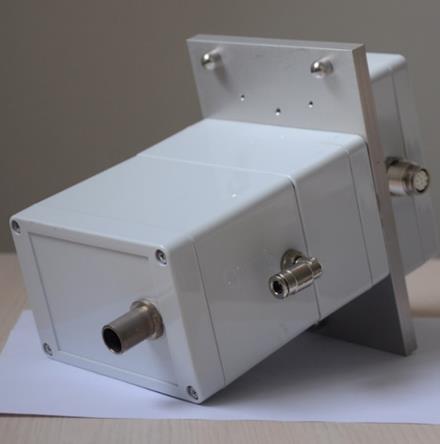

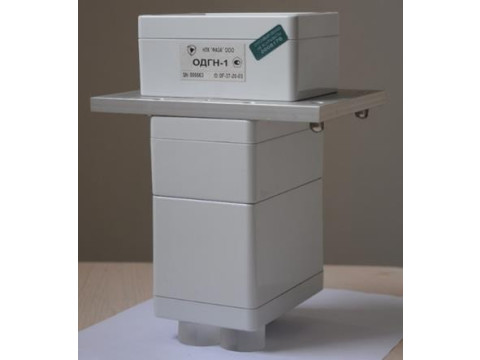

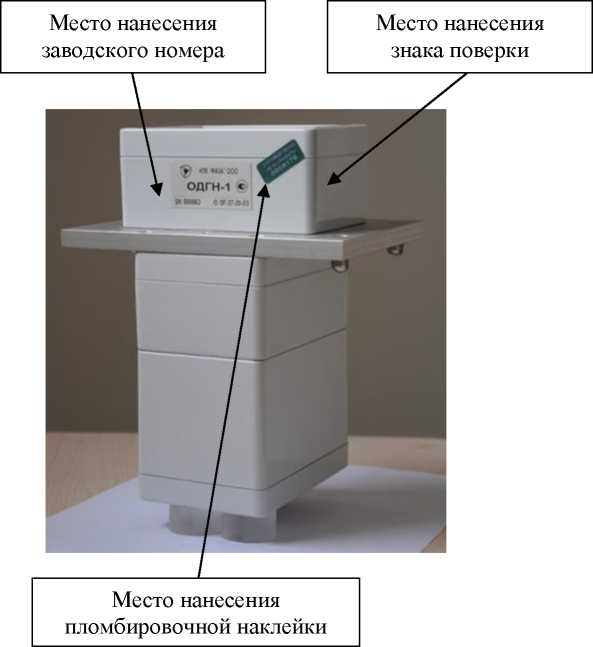

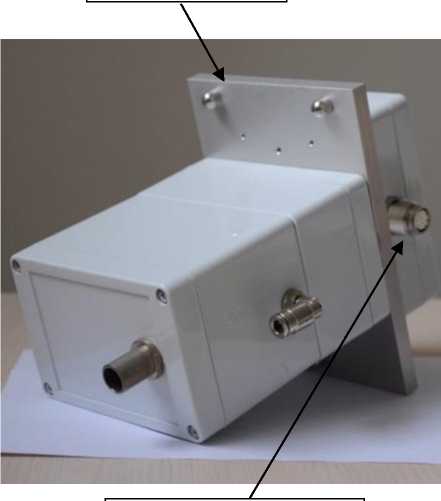

Рисунок 1 - Общий вид высотомера
Несущая плита
Модуль электроники
(б)

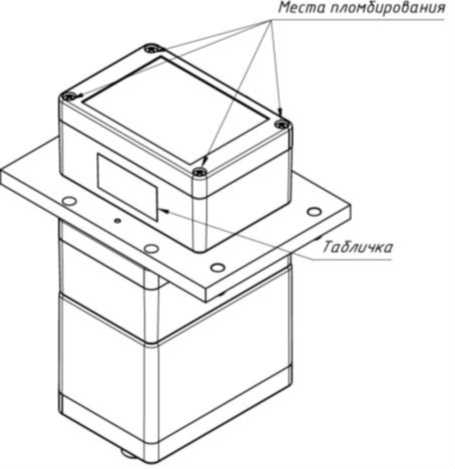

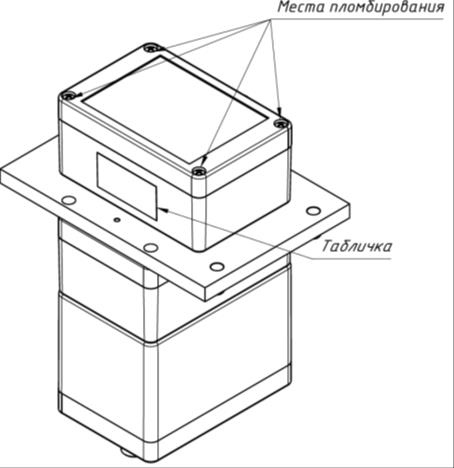

Рисунок 2 - Схема пломбировки от несанкционированного доступа и место расположения маркировочной таблички
Программное обеспечение
Высотомеры имеют встроенное программное обеспечение (ПО). Идентификационные данные встроенного ПО приведены в таблице 1.
Влияние ПО учтено при нормировании метрологических характеристик высотомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 1 - Идентификационные данные встроенного П |
[О | |||
|
Наименование ПО |
Идентификаци онное наименование ПО |
Номер версии (идентификаци онный номер ПО) |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО высотомера геодезического микрометрического ОДГН-1 |
Отсутствует |
V.1.1 |
А345 |
Сумма исполняемого кода |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измеряемых превышений, мм |
от -20,5 до +20,5 |
|
Пределы допускаемой абсолютной погрешности измеряемого превышения, мм (при окружающей температуре воздуха от 0 до +25 °С) |
±0,06 |
|
Пределы допускаемой абсолютной погрешности измеряемого превышения, мм (при окружающей температуре воздуха от -10 до 0 не включ.; св. +25 до +40 °С) |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания электронных модулей, В |
12 ± 1,2 |
|
Напряжение питания устройства подогрева, В |
3,3 ± 0,1 |
|
Ток потребления, мА, не более |
300 |
|
Ток подогрева, мА, не более |
200 |
|
Габаритные размеры, мм (длина, ширина, высота), не более |
170x142x227 |
|
Масса, кг, не более |
1,7 |
|
Средний срок службы, лет, не менее |
10 |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +20 °С, %, не более - атмосферное давление, кПа |
от -10 до +40 95 от 71,6 до 106,7 |
|
Исполнение оболочки (по степеням защиты от проникновения пыли и воды) |
IP68* |
|
* Допустимое время пребывания изделия под водой - до 2 часов | |
Знак утверждения типа
наносится на маркировочную табличку методом металлофото, на титульный лист паспорта ФАНЕ.401166.003ПС и руководства по эксплуатации ФАНЕ.401166.002РЭ типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Высотомер геодезический микрометрический |
ОДГН-1 |
1 шт. |
|
Руководство по эксплуатации |
ФАНЕ.401166.002РЭ |
1 экз. |
|
Руководство оператора |
РОФ.ФАНЕ.62.01.29-01 34 02 |
1 экз. |
|
Паспорт |
ФАНЕ.401166.003ПС |
1 экз. |
|
Свидетельство о первичной поверке |
- |
1 экз. |
|
Ящик укладочный (футляр) |
- |
1 шт. |
|
Кабель сервисный (USB/RS-485) |
- |
1 шт.* |
|
Кабель телекоммуникационный |
- |
1 шт. |
|
Флэш-диск (сервисное ПО, электронные версии Паспорта и Руководства по эксплуатации) |
- |
1 шт. |
|
Шланг силиконовый |
- |
1 шт. |
|
Примечание - Поставляется по запросу заказчика. Используется при поверке и проведении измерений в автономном (ручном) режиме. | ||
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации ФАНЕ.401166.002РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
ГОСТ Р 53340-2009. Приборы геодезические. Общие технические условия
Технические условия ФАНЕ.401166.002ТУ «Высотомеры геодезические микрометрические ОДГН-1»
