Комплект шаблонов для колесных пар КПЛ
| Номер в ГРСИ РФ: | 50106-12 |
|---|---|
| Производитель / заявитель: | ГУП "Воронежский вагоноремонтный завод им.Тельмана", г.Воронеж |
Комплект шаблонов для колёсных пар КПЛ (далее ╞ комплект шаблонов) предназначен для измерения геометрических размеров колёсных пар подвижного состава железных дорог.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50106-12 | ||||||
| Наименование | Комплект шаблонов для колесных пар | ||||||
| Модель | КПЛ | ||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ec2f48cc-3066-f0b1-eca0-d2bc1d46f502 | ||||||
| Испытания |
|
||||||
| Год регистрации | 2012 | ||||||
| Общие данные | |
|---|---|
| Класс СИ | 27.01 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46798 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 388 п. 44 от 01.06.2012 |
Производитель / Заявитель
Воронежский вагоноремонтный завод - филиал ОАО "Вагонреммаш", РОССИЯ, г.Воронеж
Россия
Поверка
| Методика поверки / информация о поверке | Кп-4465.00.000МП |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (92%) |
| Неуспешных поверок (СИ непригодно) | 2 (8 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50106-12: Описание типа
2012-50106-12.pdf
|
Скачать | 96.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект шаблонов для колёсных пар КПЛ (далее - комплект шаблонов) предназначен для измерения геометрических размеров колёсных пар подвижного состава железных дорог.
Описание

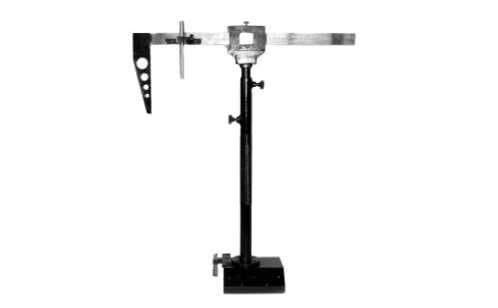

Комплект шаблонов состоит из:
- прибора для измерения расстояния от торцов предподступичных частей оси до внутренних боковых поверхностей ободьев (бандажей) колес (далее - шаблон Ш1). Шаблон Ш1 имеет регулируемую высоту;
- прибора для измерения диаметра колес (далее - шаблон Ш2).
Технические характеристики
|
Наименование характеристик |
Значение | |
|
Шаблон Ш1 |
Шаблон Ш2 | |
|
Диапазон измерений расстояния от торцов предподступичных частей оси до внутренних боковых поверхностей ободьев (бандажей) колес: - вагонных и моторвагонных колёсных пар, мм; - локомотивных колёсных пар, мм |
195 - 205 230 - 240 |
— |
|
Диапазон измерения диаметров колес, мм |
— |
830 -1250 |
|
Пределы допускаемой абсолютной погрешности шкалы шаблона, мм |
± 0,5 |
± 0,1 |
|
Ширина штрихов, мм, не более - шкал - нониуса |
0,3 — |
0,3 0,3 |
|
Наименование характеристик |
Значение | |
|
Шаблон Ш1 |
Шаблон Ш2 | |
|
Контрольный размер, мм |
70±1 |
_ |
|
Шероховатость измерительных поверхностей R-а, мкм, не более |
1,6 |
6,3 |
|
Допускаемое отклонение от перпендикулярности измерительных поверхностей, мм, не более |
0,1 |
0,1 |
|
Допускаемое отклонение от плоскостности измерительных поверхностей, мм, не более |
0,1 |
_ |
|
Допускаемое отклонение от прямолинейности измерительных поверхностей, мм, не более |
0,1 |
_ |
|
Допускаемое отклонение от прямолинейности поверхности стержня, мм, не более |
0,1 |
_ |
|
Масса, кг, не более |
4,5 |
4,2 |
|
Габаритные размеры (высота х длина), мм, не более |
(603 - 804)х 500 |
241 х 1524 |
|
Средний срок службы, лет |
8 | |
Условия эксплуатации:
- температура окружающего воздуха - (20 ± 5) °С;
- относительная влажность воздуха - от 30 до 80 %;
- атмосферное давление от 84,0 до 106,7 кПа.
Знак утверждения типа
Наносится на титульный лист паспорта типографским способом.
Комплектность
|
Обозначение |
Наименование |
Кол-во |
|
Кп-4465.00.000 |
Прибор для измерения расстояния от торцов предподступичных частей оси до внутренних боковых поверхностей ободьев (бандажей) колес |
1 шт. |
|
Кп-4466.00.000 |
Прибор для измерения диаметра колес |
1 шт. |
|
Кп-4465.00.000ПС |
Паспорт |
1 экз. |
|
Кп-4465.00.000МП |
Методика поверки |
1 экз. |
Поверка
осуществляется в соответствии с документом по поверке «Комплект шаблонов для колёсных пар КПЛ. Методика поверки Кп-4465.00.000МП».
Перечень основных средств поверки (эталонов):
- меры длины концевые плоскопараллельные, номинальные значения длины мер 0,500-100,000 мм, КТ2;
- нутромер микрометрический НМ150-1200 ГОСТ10-88;
- линейка поверочная лекальная ЛД-1-200 ГОСТ 8026-92.
Сведения о методах измерений
Метод измерений геометрических размеров колёсных пар подвижного состава железных дорог изложен в паспорте Кп-4465.00.000ПС «Комплект шаблонов для колёсных пар КПЛ».
Нормативные документы
Техническая документация изготовителя.
Рекомендации к применению
Применяется вне сферы государственного регулирования обеспечения единства измерений.
