Сканеры СканШейп 100Р
| Номер в ГРСИ РФ: | 50113-12 |
|---|---|
| Производитель / заявитель: | ООО "Люмента", г. Череповец, Вологодской обл. |
Сканеры СканШейп 100P (далее по тексту ╞ сканеры) предназначены для измерений линейных размеров образцов фасонного профиля изделий из черных и цветных металлов с гладкими поверхностями.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50113-12 |
| Действует | по 01.06.2017 |
| Наименование | Сканеры |
| Модель | СканШейп 100Р |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 35ecd2c3-b2ae-47a2-14c2-fcb0269f120b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 01.06.2017 |
| Номер сертификата | 46807 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 388 п. 52 от 01.06.2012 |
Производитель / Заявитель
ООО "Люмента", РОССИЯ, г.Череповец
Россия
Поверка
| Методика поверки / информация о поверке | МП-0135-002-53975859-11 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50113-12: Описание типа
2012-50113-12.pdf
|
Скачать | 107.4 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Сканеры СканШейп 100P (далее по тексту - сканеры) предназначены для измерений линейных размеров образцов фасонного профиля изделий из черных и цветных металлов с гладкими поверхностями.
Описание
Сканер состоит из основания и крышки. На крышке с внутренней стороны расположена панель осветителя, а в основании смонтирована электронная схема сканера. На поверхности основания в сторону панели осветителя расположен стеклянный экран, на который устанавливается для сканирования измеряемый образец с наибольшими габаритными размерами измеряемого образца 100 х 100 х 20 мм. На задней стенке основания имеется USB-разъем, вход электропитания и кнопка включения сканера.
Принцип действия сканера основан на получении изображения профиля измеряемой детали и анализе геометрических размеров профиля.
В результате сканирования измеряемой детали создается четкая тень, повторяющая контур детали. Полученное изображение в виде файла передается в персональный компьютер для последующего анализа и архивации. С помощью программного обеспечения производится вычисление линейных размеров контура детали (длина, ширина, радиус кривизны), а также оценка соответствия полученного изображения эталонной форме данного типа фасонного профиля.
Фотография внешнего вида сканера представлена на рисунке 1.

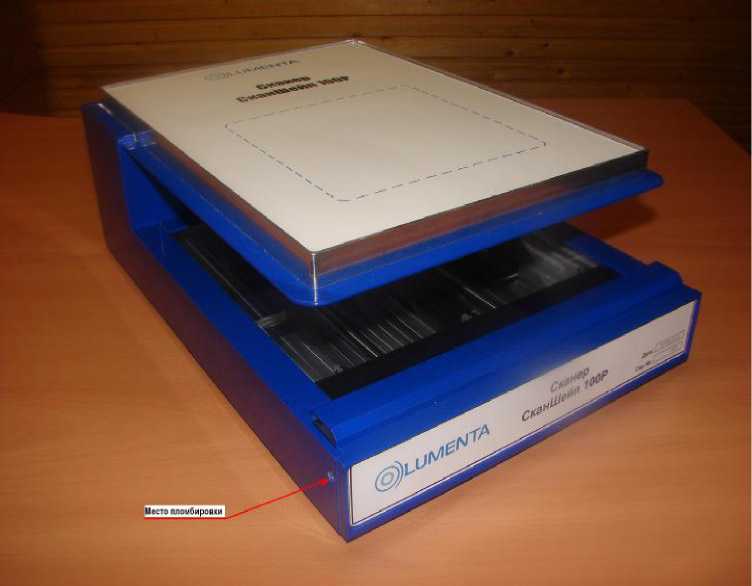

Рисунок 1 - Внешний вид сканера и место пломбировки
Программное обеспечение
Сканер имеет программное обеспечение (ПО), установленное на CD и загружаемое на ПЭВМ. Программное обеспечение защищено от преднамеренных и непреднамеренных изменений паролем.
ПО имеет следующие идентификационные данные:
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ScanShape Scanner SW 1.0 |
ScanShape Scanner SW 1.0 |
1.0 |
47B76214 |
CRC32 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
|
Диапазон измерений длины, мм |
от 10 до 100 |
|
Пределы допускаемой погрешности измерений длины, мм |
± 0,042 |
|
Максимальное время сканирования, с |
180 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
368 х 252 х 132 |
|
Масса, кг, не более |
6,5 |
|
Электрическое питание: сеть переменного тока частотой 50 Гц напряжением, В |
220 ± 20 |
|
Условия эксплуатации - температура воздуха, °С - относительная влажность при температуре 35°С, не выше, % |
от 0 до +40 95 |
Знак утверждения типа
Знак утверждения типа наносится на заднюю панель сканера в виде пленочного шильдика и на титульные листы руководства по эксплуатации РЭ-0135-002-53975859-11 и паспорта ПС-0135-002-53975859-11 типографским способом.
Комплектность
|
Наименование |
Количество, шт. |
|
Сканер СканШейп 100P |
1 |
|
Кабель USB |
1 |
|
ПО на CD диске |
1 |
|
ПС-0135-002-53975859-11 «Сканер СканШейп 100P. Паспорт» |
1 |
|
РЭ-0135-002-53975859-11 «Сканер СканШейп 100P. Руководство по эксплуатации» |
1 |
|
МП-0135-002-53975859-11 «Сканер СканШейп 100P. Методика поверки» |
1 |
Поверка
осуществляется в соответствии с документом МП-0135-002-53975859-11 «Сканер СканШейп
100P. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в марте 2012 г.
Основные средства поверки: комплект мер длины КМД 100Р, диаметр 10 - 55 - 100 мм, пределы допускаемой погрешности размера диаметра ± 0,02 мм.
Сведения о методах измерений
Метод измерений изложен в документе РЭ-0135-002-53975859-11 «Сканер Скан-Шейп 100P. Руководство по эксплуатации».
Нормативные документы
ТУ-0135-002-53975859-11 «Сканер СканШейп 100P. Технические условия».
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации обязательным требованиям.
