Преобразователи давления измерительные беспроводные XYR6000
| Номер в ГРСИ РФ: | 50120-12 |
|---|---|
| Производитель / заявитель: | Фирма "Honeywell", США |
Преобразователи давления измерительные беспроводные XYR6000 предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ,жидкость, пар.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50120-12 |
| Действует | по 02.05.2022 |
| Наименование | Преобразователи давления измерительные беспроводные |
| Модель | XYR6000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1e5708f2-d40a-f7ac-2e92-7bc1ed91d1ac |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | 08.06.2017 |
| Номер сертификата | 46817 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 412 п. 04 от 08.06.2012 |
Производитель / Заявитель
Фирма "Honeywell International Inc.", СОЕДИНЕННЫЕ ШТАТЫ
США
Поверка
| Методика поверки / информация о поверке | МП 50120-12 |
| Межповерочный интервал / Периодичность поверки |
3 года
5 лет
для преобразователей, настроенных на верхний диапазон измерений при корректировке нуля 1 раз в 6 месяцев
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 23 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50120-12: Описание типа
2017-50120-12.pdf
|
Скачать | 85 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Преобразователи давления измерительные беспроводные XYR6000 предназначены для непрерывной индикации значения измеряемого параметра: избыточного давления, абсолютного давления, разности давлений и параметров, определяемых по разности давления (расхода, уровня, плотности). Измеряемая среда - газ, жидкость, пар.
Описание
В преобразователях давления измерительных беспроводных XYR6000 используется тен-зорезистивный принцип преобразования давления в электрический выходной сигнал. Чувствительный элемент преобразователя, деформирующийся под влиянием измеряемого давления, изменяет сопротивление тензорезисторов, которое преобразуется с помощью электронного блока преобразователя в пропорциональный токовый или цифровой выходной сигналы. Электронная схема блока обеспечивает как линейную, так и квадратичную зависимость выходного сигнала от изменений входного давления. Встроенный микропроцессор существенно улучшает характеристики преобразователя, производит компенсацию погрешности преобразователя по температуре и статическому давлению, что позволяет значительно повысить точность измерений.
С помощью электронной схемы полученный сигнал преобразуется в цифровой код, обрабатывается и выводится на показывающие устройства, как расположенные на корпусе преобразователя, так и (посредством специальных радио - передающих и принимающих устройств) на удаленные устройства. Преобразователи могут осуществлять дистанционную перенастройку диапазонов измерений, осуществлять функции самодиагностики, непрерывно отслеживая техническую исправность.
Модификация STAW, STRW служит для измерений абсолютного давления, STGW, STRW - для измерений избыточного давления, а STDW, STRW, STFW - для измерений разности давлений. Модель STFW имеет фланцевое основание, а модель STRW - выносные мембраны.
Преобразователи давления измерительные беспроводные XYR6000 имеют взрывозащищенное исполнение - маркировка 0 Ех ia IIB T4 X.

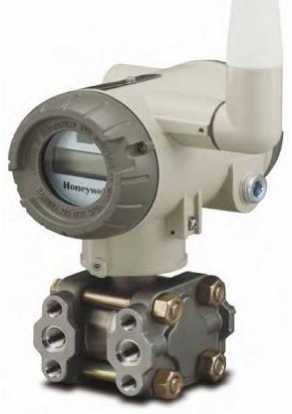

Рис. 1. Общий вид преобразователей давления измерительных беспроводных XYR6000
Программное обеспечение
На преобразователи давления измерительные беспроводные XYR6000 установлено программное обеспечение, идентификационные данные приведены в таблице.
|
Наименование программного обеспечения |
Идентиф икаци-онное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Встроенное ПО преобразователя |
Software/ Firmware |
Не ниже R1.02.01 |
Не используется |
_ |
Программное обеспечение неизменяемое и не считываемое.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений «А» по МИ 3286-2010.
Технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Диапазоны измерений: - абсолютного давления, бар (МПа) (STAW, STRW) - избыточного давления, бар (МПа) STGW STRW - разности давлений, бар (МПа) STDW STRW, STFW |
от 0 до 35 (от 0 до 3,5) от 0 до 690 (от 0 до 69) от 0 до 210 (от 0 до 21) от 0 до 210 (от 0 до 21) от 0 до 7 (от 0 до 0,7) |
|
Пределы допускаемой основной приведенной погрешности (в зависимости от модификации), % |
± (от 0,0625 до 0,5) |
|
Температура окружающей среды, °С |
от минус 40 до плюс 85 |
|
Пределы дополнительной погрешности от влияния изменения температуры окружающего воздуха, % от шкалы на 28 °С |
± 0,15 |
|
Информативный параметр выходного сигнала: - цифровой радио беспроводной сигнал - цифровой показывающий сигнал |
протокол ISA100 LCD дисплей |
|
Г абаритные размеры без антенны, мм, не более |
174x210x100 |
|
Масса, кг, не более (в зависимости от модификации) |
от 2 до 5 |
Знак утверждения типа
Знак утверждения типа средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
|
Преобразователь давления измерительный беспроводной XYR6000 |
1 | |
|
Элементы питания |
1 |
По заказу |
|
ИК адаптер |
1 |
По заказу |
|
Паспорт |
1 | |
|
Методика поверки |
1 |
Поверка
осуществляется по методике МП 50120-12 «Преобразователи давления измерительные беспроводные XYR6000. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основные средства поверки:
|
Манометр грузопоршневой МП-2,5 I и II-го разрядов по ГОСТ 8291-83 |
Пределы относительной допускаемой основной погрешности: ± 0,02%; ± 0,05% в диапазоне измерений от 25 кПа до 0,25 МПа. |
|
Манометр грузопоршневой МП-6 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: (± 0,02; ± 0,05) % в диапазоне измерений от 0,06 до 0,6 МПа. |
|
Манометр грузопоршневой МП-60 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 0,6 до 6 МПа. |
|
Манометр грузопоршневой МП-600 I и II-го разрядов по ГОСТ 8291-83 |
Пределы допускаемой основной погрешности: ( ±0,02; ±0,05)% в диапазоне измерений от 6 до 60 МПа. |
Сведения о методиках (методах) измерений приведены в документе «Преобразователи давления измерительные беспроводные XYR6000. Паспорт».
Нормативные документы
1. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
2. Техническая документация «Honeywell International Inc.», США.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
