Автотопливозаправщики 66131-0000010-21
| Номер в ГРСИ РФ: | 50130-12 |
|---|---|
| Производитель / заявитель: | ОАО "Завод Старт", г.Далматово |
Автотопливозаправщики 66131-0000010-21 предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью 0,7-0,86 г/см3, а также для заправки различной техники с измерением выдаваемого объема топлива. Автотопливозаправщики 66131-0000010-21 являются мерой полнойвместимости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50130-12 |
| Действует | по 26.06.2017 |
| Наименование | Автотопливозаправщики |
| Модель | 66131-0000010-21 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7b2389a0-863e-b265-b4d9-aca6cd5574d5 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 29.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 26.06.2017 |
| Номер сертификата | 46865 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 443 п. 11 от 26.06.2012 |
Производитель / Заявитель
ОАО "Завод Старт", РОССИЯ, г.Далматово
Россия
Поверка
| Методика поверки / информация о поверке | МП 50130-12 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 22 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50130-12: Описание типа
2012-50130-12.pdf
|
Скачать | 220.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Автотопливозаправщики 66131-0000010-21 предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью 0,7-0,86 г/см3, а также для заправки различной техники с измерением выдаваемого объема топлива.
Автотопливозаправщики 66131-0000010-21 являются мерой полной вместимости.
Описание
Автотопливозаправщики 66131-0000010-21 представляют собой технологическое оборудование, состоящие из цистерны, насосной установки, измерительного устройства топливо-раздачи, противопожарного оборудования и средств для отвода статического электричества, смонтированного на шасси (Урал-4320-31, Урал 5557-40, Урал 5557-70).
Управление рабочими операциями автотопливозаправщиков 66131-0000010-21 ручное и осуществляется из отсека управления и кабины водителя автотопливозаправщика с помощью запорной арматуры и переключателей.
В верхней части цистерны расположена горловина. Внутри цистерны установлена труба газоотвода, к которой подведены шаровой кран, огнепреградитель и патрубок.
Для определения объема светлых нефтепродуктов в цистерне установлен стрелочный указатель уровня, закрепленный на обечайке цистерны. Указатель уровня состоит из поплавка, установленного на штанге вала и корпуса указателя со стрелкой.
В состав измерительного устройства топливораздачи входит счетчик жидкости (СЖ-ШЮ-40/0,6, регистрационный номер 44417-10), катушка раздаточного рукава с краном РКТ-32, фильтр тонкой очистки, мановакуумметр (МВП3-УУ2, регистрационный номер 10135-10), кран шаровый, предохранительный клапан.

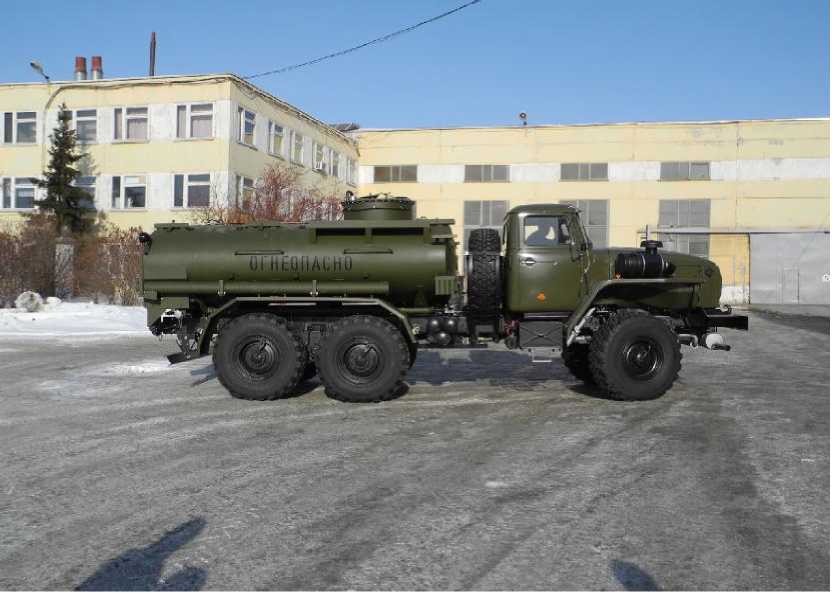

Рисунок 1 - Общий вид автотопливозаправщиков 66131-0000010-21

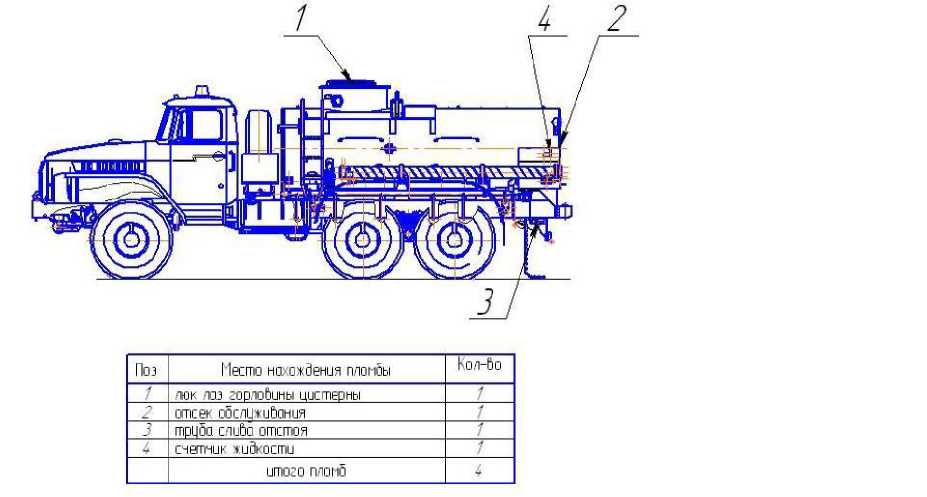

Рисунок 2 - Пломбирование с указанием мест
Технические характеристики
|
Номинальная вместимость цистерны, м3 |
7,5 |
|
Пределы допускаемой относительной погрешности автотопливозаправщика, %, равны |
±0,4 |
|
Изменение вместимости цистерны за счет образования воздушных мешков, %, от номинальной вместимости, не более |
±0,1 |
|
Вместимость горловины над указателем уровня, % от номинальной вместимости, не менее |
2 |
|
Пределы допускаемой относительной погрешности измерительного устройства топливораздачи (ИУТ), %, не более |
±0,5 |
|
Остаток светлых нефтепродуктов, после слива самотеком от номинальной вместимости, %, не более |
0,1 |
|
Масса снаряженного транспортного средства, кг, не более |
10З20 |
|
Полная масса транспортного средства, кг, не более |
21300 |
|
Габаритные размеры, мм, не более |
8200x2500x3100 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее |
от минус 45 до плюс 40 100 (при плюс 25 °С) 3000 10 |
Знак утверждения типа
наносится на фирменную табличку, расположенную в передней части цистерны автотопливозаправщика 66131-0000010-21 ударным способом и в центр титульного листа руководства по эксплуатации типографским способом.
Комплектность
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Автотопливозаправщик 66131-0000010-21 |
1 шт. | ||
|
Рукав напорно-всасывающий |
АЦ-7,5-4320.00.010 |
2 шт. | |
|
Ключ |
В1-АТА-1,8.00.021 |
2 шт. | |
|
Рукав Б-2-25-3 Ду 25, L=550mm ГОСТ 5398-76 | |||
|
Переходник |
АЦ-7,5-4320.18.00.060 |
1 шт. | |
|
Огнетушитель ОП-4 |
2 шт. |
По отдельному заказу |
|
Руководство по эксплуатации на автотопливозаправщик 66131-21 |
66131-0000010-21.РЭ |
1 компл. | |
|
Техническое описание и инструкция по эксплуатации на шасси УРАЛ |
1 компл. | ||
|
Паспорт на насос СЦЛ-20-24Г |
1 компл. | ||
|
Паспорт на счетчик ППО-40-0,6 СУ |
1 компл. | ||
|
Руководство по эксплуатации на дыхательное устройство и огневой предохранитель |
808.00.00.00.РЭ 808.00.00.00.РЭ |
1 компл. 1 компл. | |
|
Инструкция по поверке |
1 экз. |
Поверка
автотопливозаправщиков 66131-0000010-21 осуществляется в соответствии с документом МП 50130-12 «Инструкция. ГСИ. Автотопливозаправщик 66131 и модификации. Методика поверки», утвержденным ГЦИ СИ ФГУП ВНИИР 16.08.2010 г.
Основные средства поверки:
- установка поверочная стационарная МО 70-047-000; вместимостью 3500 л; погрешность ± 0,08%;
- эталонные мерники 2-го разряда вместимостью 10; 100 л, ТУ 50.502-91;
- цилиндры по ГОСТ 1770-74;
- термометр ТЛ-2, диапазон от 0 0С до +100 0С, ц.д. 0,5 , ГОСТ 28498-90;
Сведения о методах измерений
Сведения о методах измерения содержаться в документе 66131-0000010-21.РЭ «Автотопливозаправщики 66131-21. Руководство по эксплуатации».
Нормативные документы
1. Технический регламент о безопасности колесных транспортных средств (утвержденный постановлением Правительства РФ от 10 сентября 2009 г. №720), (с изменением от 10 сентября 2010 г.).
2. ГОСТ Р 50913-96 Автомобильные транспортные средства для транспортирования и заправки нефтепродуктов. Типы, параметры и общие технические требования.
3. ТУ 4521-053-07542804-2007 Автотопливозаправщик 66131 и модификации.
Рекомендации к применению
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
