Каналы измерительные системы "Пурга-11"

Назначение

Каналы измерительные системы «Пурга-11» (далее по тексту - ИК) предназначены для измерений силы и напряжения постоянного тока, сопротивления постоянному току, частоты напряжения переменного тока, а также для регистрации и отображения результатов измерений и расчетных величин.

Описание

Конструктивно ИК выполнены в виде совокупности компонентов (модулей), каждый из которых выполняет одну из функций, предусмотренных процессом измерения. Часть модулей каждого канала располагается в станции локальной технологической (СЛТ). Другая часть модулей располагается в пульте управления (ПУ). Соединение модулей внутри СЛТ и ПУ осуществляется по шинам VME. Соединение СЛТ и ПУ осуществляется по магистрали Ethernet.

Принцип действия ИК основан на приеме от датчиков сигналов о значениях измеряемых (контролируемых) параметров, их нормализации (при необходимости) в унифицированные сигналы, преобразовании этих сигналов в 12-ти разрядный двоичный код, передаче преобразованных сигналов по шине VME (внутри приборов) и межприборной магистрали Ethernet в процессор для программной обработки, передачи сигналов на мониторы пультов управления главной энергетической установки для отображения измеряемых параметров в виде цифрового значения физической величины измеряемого параметра в единицах его измерения.

ИК функционально разделены на 4 группы :

- ИК силы постоянного тока, соответствующей значениям избыточного давления и перепада давления;

- ИК сопротивления постоянному току, соответствующего значениям температуры;

- ИК напряжения постоянного тока, соответствующего значениям температуры;

- ИК частоты напряжения переменного тока, соответствующей значениям частоты вращения.

Внешний вид ПУ 11ПГ2-3 приведен на рисунке I.

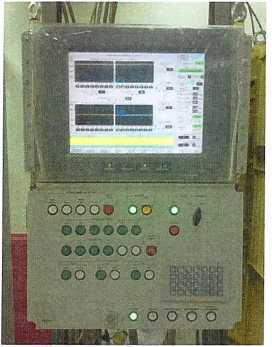

Рисунок 1 - ПУ 11ПГ2-3 системы «Пурга-11»

Внешний вид СЛТ 11ПГ5-1 и место для наклейки приведены на рисунках 2 и 3.

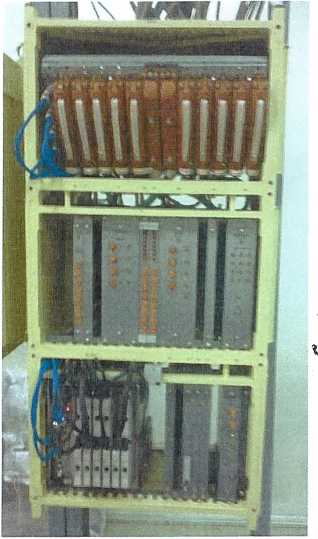

Рисунок 2 - СЛТ 1 1 ПГ’5-1 системы «Пурга-11»

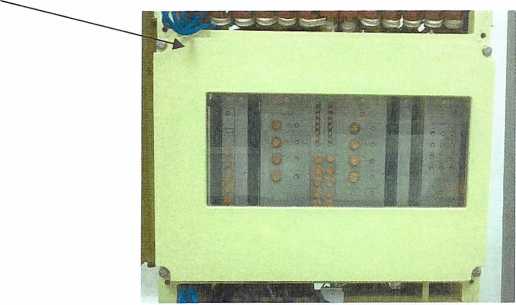

место для наклейки

Рисунок 3

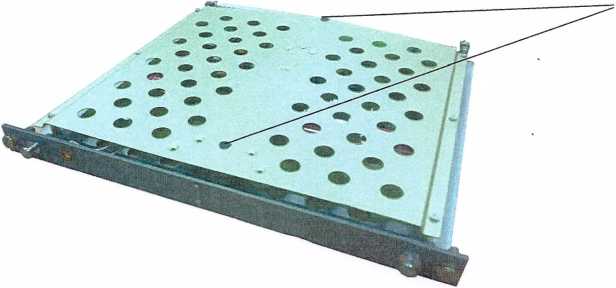

Внешний вид модуля с нанесением пломбировки от несанкционированного доступа приведен на рисунке 4.

Место пломбировки

Рисунок 4

Программное обеспечение ИК системы «Пурга-11»

Включает общее (0170) и функциональное (ФПО) программное обеспечение (ПО).

В состав ОПО ДАИЕ2.01252 входит операционная система ОС QNX РВ КПДА 00002-01.

ФПО ДАИЕ.04031 представляет собой функциональные программы для приборов 11ПГ5-1 и 11ПГ2-3.

Метрологически значимые части ПО представляют собой конфигурационные файлы для работы программы (исполняемого файла) пересчета показаний датчиков в физические величины (компонент ФП-11ПГ-10 ДАИЕ.33312 комплекса ФПО ДАИЕ.04031) и файл, содержащий информацию о контрольных суммах конфигурационных файлов. Исполняемый файл запускается в операционной системе реального времени QNX v.4.25.

Идентификационные данные (признаки) метрологически значимой части ФПО указаны в таблице 1.

Таблица 1

На видеокадре «Технологический» ПУ 11ПГ2-3 выводится контрольная сумма файла etalon metrol «Контрольная сумма метрол. значимого ПО», содержащего контрольные суммы всех файлов метрологически значимой части ПО.

Метрологически значимая часть ПО и данные измерений достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Метрологические и технические характеристики ИК системы «Пурга-11»

Значения пределов допускаемых погрешностей измерений контролируемых параметров приведены для нормальных условий эксплуатации (25 ± 10) °C.

ИК силы постоянного тока, соответствующей значениям избыточного давления и перепада давления

Диапазон измерений силы постоянного тока, соответствующей значениям избыточного давления и перепада давления, мА.....................................................................................от 4 до 20.

Пределы допускаемой приведенной (к верхнему пределу измерений (ВП)) погрешности

измерений силы постоянного тока, соответствующей значениям избыточного давления, %..............................................................................................................................± 1,0-

Количество ИК силы постоянного тока, соответствующей значениям избыточного давления в диапазоне от 0 до 0,4 МПа

Количество ИК силы постоянного тока, соответствующей значениям избыточного давления в диапазоне от 0 до 1,0 МПа

Количество ИК силы постоянного тока, соответствующей значениям избыточного

давления в диапазоне от 0 до 1,6 МПа

Количество ИК силы постоянного тока, соответствующей значениям избыточного давления в диапазоне от 0 до 2,5 МПа

Количество ИК силы постоянного тока, соответствующей значениям избыточного

давления в диапазоне от 0 до 4,0 МПа............................................................................................1

Количество ИК силы постоянного тока, соответствующей значениям перепада

давления в диапазоне от 0 до 0,25 МПа

Количество ИК силы постоянного тока, соответствующей значениям перепада

давления в диапазоне от 0 до 1,0 МПа

Количество ИК силы постоянного тока, соответствующей значениям перепада

давления в диапазоне от 0 до 2,5 МПа

ИК сопротивления постоянному току, соответствующего значениям температуры

Диапазон измерений сопротивления постоянному току, соответствующего значениям температуры в диапазоне от 0 до 120 °C, Ом.................................................от 38,119 до 146,792.

Пределы допускаемой приведенной (к ВП) погрешности измерений сопротивления постоянному току, соответствующего значениям температуры, %.........................................± 1,0.

Количество ИК.................................................................................................................10.

ИК напряжения постоянного тока, соответствующего значениям температуры

Диапазон измерений напряжения постоянного тока, соответствующего значениям температуры в диапазоне от 0 до 800 °C, мВ.............................................................от 0 до 33,275.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока, соответствующего значениям температуры, %..........................................± 1,0.

Количество ИК.............................................................................................................20.

ИК частоты напряжения переменного тока, соответствующей значениям частоты вращения

Диапазон измерений частоты напряжения переменного тока, соответствующей значениям частоты вращения коленчатого вала дизеля в диапазоне от 120 до 1500 об/мин, Гц.......................................................................................................от 248 до 3100.

Пределы допускаемой приведенной (к ВП) погрешности измерений частоты напряжения переменного тока, соответствующей значениям частоты вращения, %...........±

Количество ИК

Диапазон измерений частоты напряжения переменного тока, соответствующей значениям частоты вращения гребного вала в диапазоне от 45 до 230 об/мин, Гц...от 45 до 230.

Количество ИК

Диапазон измерений частоты напряжения переменного тока, соответствующей значениям частоты вращения ротора турбокомпрессора в диапазоне от 6000 до 40000 об/мин, Гц.....................................................................................................от 200 до 1333.

Количество ИК

Общие характеристики

Габаритные размеры (ширинахвысотахдлина), мм, не более:

ПУ 11ПГ2-3 .........................................................................................................437x750x580;

СЛТ 11ПГ5-1......................................................................................................442x1075x580.

Масса, кг, не более:

ПУ 11ПГ2-3

СЛТ 11ПГ5-1

Потребляемая мощность системы «Пурга-11», кВ А, не более

Напряжение питания переменного тока частотой (50±1) Гц, В...............................380±38.

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации системы «Пурга-11» и на переднюю часть СЛТ и ПУ в виде наклеек.

Комплектность

Комплект поставки ИК системы «Пурга-11» приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу «Система «Пурга-11». Методика поверки измерительных каналов ДАИЕ.421455.302 Д65», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 19.12.2011 г.

Основные средства поверки:

- калибратор многофункциональный TRX-IIR (per. № : диапазон воспроизведения напряжения постоянного тока от 0 до 34 мВ, пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока: ± (10'4 Ux + 5TO’5-Uk) на пределе 100 мВ, где Ux - значение воспроизводимого постоянного напряжения, В; Ur - верхний предел диапазона воспроизведения, В; диапазон воспроизведения силы постоянного тока от 4 до 20 мА, пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока ± (10'4 1в + 2-10'4 1к) на пределе 24 мА, где 1х - значение воспроизводимой силы постоянного тока, А; 1к~ верхний предел диапазона воспроизведения, А;

- магазин сопротивления Р4831 (per. № 38510-08): диапазон воспроизведения сопротивления постоянному току от 0 до 400 Ом, пределы допускаемой относительной погрешности воспроизведения сопротивления постоянному току ± 0,02 %;

- генератор сигналов специальной формы Г6-36 (per. № 10136-85): диапазон частот от 0,001 Гц до 1 МГц, пределы допускаемой абсолютной погрешности установки частоты ±5-10'7 Гц.

Сведения о методах измерений

Система «Пурга-11». Руководство по эксплуатации ДАИЕ.421455.302 РЭ.

Нормативные документы

Система «Пурга-11» ДАИЕ.421455.249 ТУ. Технические условия.

Рекомендации к применению

Деятельность в области обороны и безопасности государства (в том числе выполнение работ при автоматическом контроле параметров системы «Пурга-11»).
