Системы измерений скорости движения транспортных средств Автодория
| Номер в ГРСИ РФ: | 50167-12 |
|---|---|
| Производитель / заявитель: | ООО "Автодория", г.Казань |
Системы измерений скорости движения транспортных средств ┌Автодория√ (далее ╞ система) предназначены для измерений скорости движения транспортных средств (далее ╞ ТС).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50167-12 |
| Действует | по 18.06.2017 |
| Наименование | Системы измерений скорости движения транспортных средств |
| Модель | Автодория |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | b7f98ecc-b033-8ee2-9714-8d555664022b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 18.06.2017 |
| Номер сертификата | 46823 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 421 п. 01 от 18.06.2012 |
Производитель / Заявитель
ООО "Автодория", РОССИЯ, г.Казань
Россия
Поверка
| Методика поверки / информация о поверке | АДОР.2012.001 МП |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50167-12: Описание типа
2012-50167-12.pdf
|
Скачать | 186.8 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Системы измерений скорости движения транспортных средств «Автодория» (далее -система) предназначены для измерений скорости движения транспортных средств (далее -ТС).
Описание
Принцип действия систем основан на измерении времени, за которое ТС прошло расстояние между двумя регистраторами, и последующем вычислении средней скорости ТС по значениям времени и пройденного пути.
Система состоит из регистраторов, монтируемых непосредственно у дороги (далее -регистраторы), и центра обработки данных (Вычислительный центр).
Регистраторы содержат в своем составе аппаратуру потребителей КНС ГЛОНАСС/GPS, которая служит для определения координат регистраторов и синхронизации работы регистраторов по времени.
Регистраторы осуществляют непрерывную фотосъемку дороги, при пересечении ТС зоны контроля первого регистратора фиксируются изображение ТС, время фиксации (t1) и координаты (S1). ТС двигаясь по дороге, входит в зону контроля второго регистратора, которым фиксируется изображение ТС, время фиксации (t2) и географические координаты (S2). Эти данные с регистраторов отправляются по беспроводным каналам передачи данных в вычислительный центр.
Вычислительный центр, вычисляет скорость проезда между двумя последовательно установленными на дороге регистраторами по формуле:
Vcp = f(S1,S2)/(t1-t2),
где f(S1,S2) - функция вычисления линейного расстояния между двумя точками на поверхности Земли в соответствии с ГОСТ Р 51794-2001.
Если в зону контроля регистраторов попало несколько ТС, значение скорости определяется независимо для каждого из них.
Регистраторы размещаются на высоте от 4 до 6 м над дорожным полотном. Угол между оптической осью камеры и направлением движения транспортных средств не более 30 градусов, наклон к плоскости дорожного полотна находится в пределах от 5 до 25 градусов.
Система обеспечивает измерение средней скорости движения транспортных средств если:
- участок дороги, ограниченный двумя регистраторами, прямолинейный, не содержит поворотов и перепадов высот;
- видеосистема обоих регистраторов направлена в одну сторону.
Вычислительный центр состоит из сервера базы данных, где осуществляется хранение информации, и сервера приложений, осуществляющего загрузку, обработку и передачу информации о зафиксированных ТС.
Общий вид и способ пломбирования регистраторов показаны на рисунках 1 и 2.

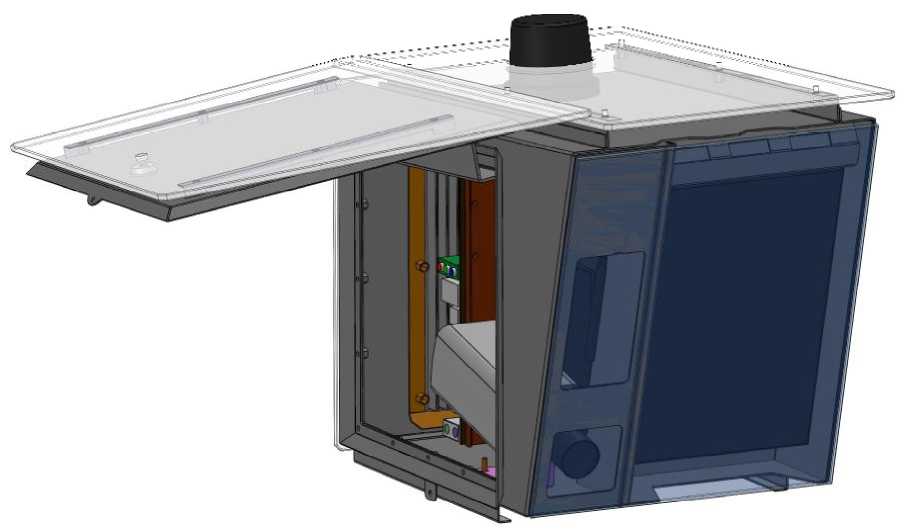

Рисунок 1 - Общий вид регистратора

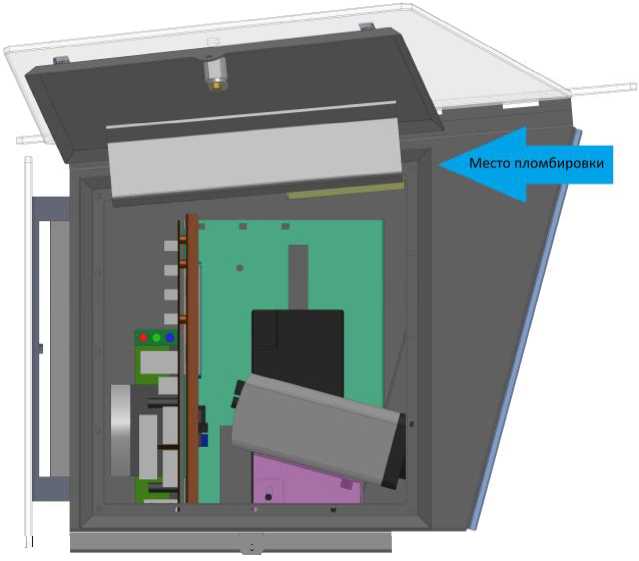

Рисунок 2 - Схема пломбирования регистраторов
Программное обеспечение
Программное обеспечение (ПО) системы состоит из ПО регистратора и ПО вычислительного центра.
В функции, выполняемые ПО регистратора, входят:
- обеспечение взаимодействия всех аппаратных компонентов регистратора;
- осуществление передачи информации о зафиксированных ТС, координатах и времени фиксации в вычислительные центр;
- контроль работы комплекса (функции самотестирования и обнаружения сбоев);
- фотографирование ТС и сопоставление снимков с точным временем и координатой регистратора.
В функции, выполняемые ПО вычислительного центра, входят:
- обеспечение загрузки данных о зафиксированных регистраторами ТС;
- осуществление расчета скорости движения ТС по данным о его фиксации на двух соседних регистраторах;
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Регистратор. Модуль сопоставления данных |
libDataMerger.so |
1.0 |
f40f3ea908f8d45e26 b782b49654812f |
MD5 |
|
В ычислительный центр. Модуль метрологических расчетов |
metrology.jar |
1.2.0-RELEASE |
2d1e7976c27e5aa22 5d63e1c8b704c78 |
MD5 |
Реализованные методы защиты встроенного в регистраторы ПО:
- защита программного обеспечения от несанкционированного изменения реализована путем проверки контрольной суммы прошивки прибора при старте. При попытке несанкционированного изменения ПО выдается ошибка целостности ПО и прибор переходит в состояние блокировки (происходит блокировка основных функций работы регистратора);
- защита данных от случайных и преднамеренных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения данных (отсутствие возможности чтения на ПК без использования специального ПО, порядок распространения которого контролируется; отсутствие возможности редактирования записанных данных; отсутствие возможности выборочного удаления данных; экспортированные в машиночитаемый формат данные имеют электронную подпись, гарантирующую отсутствие случайных и преднамеренных изменений).
Реализованные методы защиты ПО вычислительного центра:
- разграничение доступа как средствами операционной системы, так и самого ПО;
- организационные средства - установка ПО на специализированном сервере, установленным в помещении с ограниченным доступом.
Реализованные методы защиты интерфейса связи между регистраторами и вычислительным центром:
- использование защищенного VPN-канала;
- шифрация данных.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики системы приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений скорости движения транспортных средств, км/ч |
от 1 до 200 |
|
Пределы допускаемой погрешности измерений средней скорости транспортных средств между двумя регистраторами (Д), % |
±5 |
|
Минимальное расстояние между регистраторами (L), м. |
500 |
|
Протяженность зоны визуального контроля каждого регистратора, м |
от 10 до (L-0,048)-12 |
|
Пределы допускаемой погрешности определения координат регистраторов, не более, м |
±6 |
|
Наименование характеристики |
Значение |
|
Пределы отклонения показаний внутреннего таймера регистратора от сигналов точного времени, мс |
±50 |
|
Минимальное количество фотоснимков, обрабатываемых прибором в секунду |
12 |
|
Напряжение питания регистратора, В: от сети переменного тока от аккумулятора |
от 200 до 240 от 7 до 14 |
|
Потребляемая мощность регистратора, В •А, не более |
250 |
|
Габаритные размеры регистратора, мм, не более |
400x520x330 |
|
Масса регистратора, кг, не более |
15 |
|
Диапазон рабочих температур регистраторов, °С |
от минус 40 до 50 |
|
Диапазон рабочих температур вычислительного центра, °С |
25 ± 10 |
Знак утверждения типа
Наносится на титульный лист формуляра АДОР.2012.001 ФО и руководства по эксплуатации АДОР.2012.001 РЭ методом компьютерной графики. На корпуса регистраторов, серверов вычислительного центра в виде наклейки.
Комплектность
Комплектность системы приведена в таблице 3.
Таблица 3
|
Наименование |
Обозначение |
Кол-во |
Примечание |
|
Регистратор системы измерений скорости движения транспортных средств «Автодо-рия» с установленным ПО |
АДОР-1 Р |
(по заказу) | |
|
Вычислительный центр системы измерений скорости движения транспортных средств «Автодория» с установленным ПО |
АДОР-1 ВЦ |
1 комплект | |
|
Комплект вспомогательного оборудования |
1 комплект | ||
|
Система измерений скорости движения транспортных средств «Автодория». Руководство по эксплуатации |
АДОР.2012.001 РЭ |
1 шт. | |
|
Система измерений скорости движения транспортных средств «Автодория». Методика поверки |
АДОР.2012.001 МП |
1 шт. | |
|
Система измерений скорости движения транспортных средств «Автодория». Формуляр. Паспорт |
АДОР.2012.001 ФО |
1 шт. |
Поверка
осуществляется по документу «Инструкция. Система измерений скорости движения транспортных средств «Автодория». Методика поверки АДОР.2012.001 МП», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» 28 февраля 2012 г.
Основное поверочное оборудование:
- дальномер лазерный Leica Disto D5 (Рег. № 41142-09), диапазон измерений от 0,5 до 200 м, пределы допускаемой абсолютной погрешности измерений ±1,0 мм, пределы допускаемой погрешности измерений углов ±0,3 градуса.
- GNSS-приемник спутниковый геодезический двухчастотный Trimble R8 GNSS (Рег. № 33967-07), пределы допускаемой погрешности определения координат в плане ±3,0 мм).
Сведения о методах измерений
Система измерений скорости движения транспортных средств «Автодория». Руководство по эксплуатации.
Нормативные документы
1 ГОСТ Р 51794-2001 Аппаратура радионавигационная глобальной навигационной спутниковой системы и глобальной системы позиционирования. Системы координат. Методы преобразований координат определяемых точек.
2 Система измерений скорости движения транспортных средств «Автодория». Технические условия. ТУ 4278-001-1111690037030-2011.
Рекомендации к применению
При определении скорости движения транспортных средств.
