Датчики давления тензометрические ЛХ-412
| Номер в ГРСИ РФ: | 50197-12 |
|---|---|
| Категория: | Датчики давления |
| Производитель / заявитель: | ОАО "НИИ физических измерений" (НИИФИ), г.Пенза |
Датчики давления тензометрические ЛХ-412 (далее - датчики) предназначены для измерений быстроменяющихся давлений жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50197-12 |
| Действует | по 23.06.2027 |
| Наименование | Датчики давления тензометрические |
| Модель | ЛХ-412 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 93d0ce98-def3-8151-f64c-970003ff7d67 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 30 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 20.06.2017 |
| Номер сертификата | 46915 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 429 п. 19 от 20.06.2012 |
Производитель / Заявитель
Акционерное общество "Научно-исследовательский институт физических измерений" (АО "НИИФИ"), г. Пенза
Россия
Поверка
| Методика поверки / информация о поверке | ЛХ-412 МП |
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок |
2890
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 2884 (100%) |
| Неуспешных поверок (СИ непригодно) | 6 (0 %) |
| Актуальность информации | 10.05.2026 |
Поверители
Скачать
|
50197-12: Описание типа
2017-50197-12.pdf
|
Скачать | 115.3 КБ | |
|
50197-12: Методика поверки
2022-mp50197-12.pdf
|
Скачать | 202.3 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Датчики давления тензометрические ЛХ-412 (далее - датчики) предназначены для измерений быстроменяющихся давлений жидких и газообразных сред.
Описание
Принцип действия датчика основан на преобразовании давления измеряемой среды, воздействующего на чувствительный элемент, в электрический сигнал.
Конструктивно датчик состоит из чувствительного элемента, корпуса и кабельной перемычки.
Чувствительный элемент представляет собой цилиндрический стакан, на внутренней и наружной поверхностях которого наклеены тензорезисторы, соединенные в мостовую схему.
Внешний вид датчика приведен на рисунке 1.

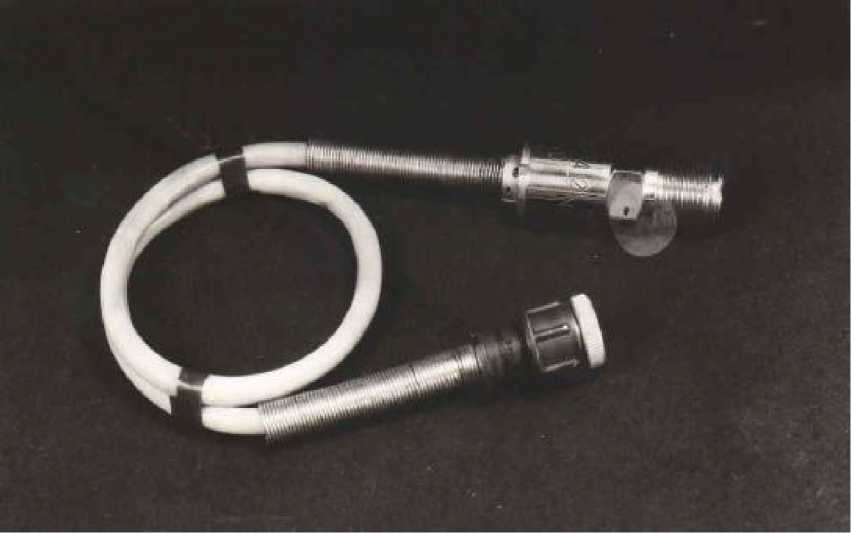

Рисунок 1 - Внешний вид датчика
Схема пломбирования от несанкционированного доступа приведена на рисунке 2.
Рисунок 2 - Схема пломбирования от несанкционированного доступа
В зависимости от диапазона измерений датчик имеет семь вариантов исполнения ЛХ-412-(0-6) МПа, ЛХ-412-01-(0-8) МПа, ЛХ-412-02-(0-10) МПа, ЛХ-412-03-(0-15) МПа, ЛХ-412-04-(0-25) МПа, ЛХ-412-05-(0-40) МПа, ЛХ-412-06-(0-60) МПа.
Программное обеспечение
отсутствует.
Технические характеристики
Таблица 1
|
Диапазоны измерений давления, Рном, МПа (кгс/см2). |
0 -6 (0-60); 0-8 (0-80); 0-10 (0-100); 0-15 (0-150); 0-25 (0-250); 0-40 (0-400); 0-60 (0-600) |
|
Диапазон изменения выходного сигнала, мВ |
от минус 2,5 до 18 |
|
Пределы допускаемой относительной погрешности, % |
±0,8 |
|
Пониженная температура измеряемой среды, °С |
-50 |
|
Повышенная температура измеряемой среды, ° С |
+50 |
|
Г абаритные размеры (максимальный диаметр х длина с перемычкой), мм |
27,7 х 600 |
|
Масса, кг, не более |
0,22 |
Знак утверждения типа
наносится на титульных листах эксплуатационной документации.
Комплектность
В комплект поставки входят: датчик давления тензометрический ЛХ-412, формуляр ЛХ-412 ФО, руководство по эксплуатации ЛХ 040.023 РЭ, инструкция входного контроля Вт 0.006.002 Д6.
Поверка
осуществляется по документу ЛХ-412 МП «Датчики давления тензометрические ЛХ-412. Методика поверки», утвержденному АО «НИИФИ» ГЦИ СИ ОАО «НИИФИ» 18.06.2011 г.
Основные средства поверки: прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79, класс точности КТ 0,1/0,02-1,5/0,5), источник питания постоянного тока Б5-8 (Госреестр № 6383-77, погрешность ±3 %), грузопоршневой манометр типа МП-600 (Госреестр № 23094-02, погрешность измерений ±0,05 %), магазины сопротивлений Р-33 (Госреестр № 1321-60, класс точности 0,2/0,00006), Р-4002 (Госреестр № 2224-66, погрешность ±0,05 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Технические условия ЛХ-412 ТУ
