Комплект эталонных антенн EMCO 3121D
| Номер в ГРСИ РФ: | 50199-12 |
|---|---|
| Категория: | Антенны измерительные |
| Производитель / заявитель: | Фирма "ETS Lindgren", США |
Комплект эталонных антенн EMCO 3121D предназначен для высокоточных измерений напряженности электрического поля в диапазоне частот от 30 до 1000 МГц, калибровки и поверки измерительных антенн.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50199-12 |
| Наименование | Комплект эталонных антенн |
| Модель | EMCO 3121D |
| Год регистрации | 2012 |
| Страна-производитель | США |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 46917 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 429 п. 21 от 20.06.2012 |
Производитель / Заявитель
Фирма "ETS Lindgren", США
США
Поверка
| Методика поверки / информация о поверке | EMCO 3121D МП |
| Межповерочный интервал / Периодичность поверки | 2 года |
| Зарегистрировано поверок | 2 |
| Найдено поверителей | 1 |
| Успешных поверок (СИ пригодно) | 2 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0%) |
| Актуальность информации | 17.11.2024 |
Поверители
Скачать
| 50199-12: Описание типа СИ | Скачать | 551.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект эталонных антенн EMCO 3121D предназначен для высокоточных измерений напряженности электрического поля в диапазоне частот от 30 до 1000 МГц, калибровки и поверки измерительных антенн.
Описание
Комплект эталонных антенн EMCO 3121D представляет собой набор из четырех дипольных антенн DB-1, DB-2, DB-3, DB-4.
Каждая антенна состоит из штатива, выход которого заканчивается высокочастотным соединителем N типа, а вход — симметрируюшим устройством с резьбовыми отверстиями для соединения с цилиндрическими электродами, образующими вибраторы.
Принцип действия дипольных антенн DB-1, DB-2, DB-3, DB-4 состоит в
преобразовании напряженности переменного электрического поля в переменное напряжение на выходе антенны.
Элементы антенн, влияющие на их метрологические характеристики, достаточно защищены от несанкционированного доступа. Дополнительных мер по защите не требуется.

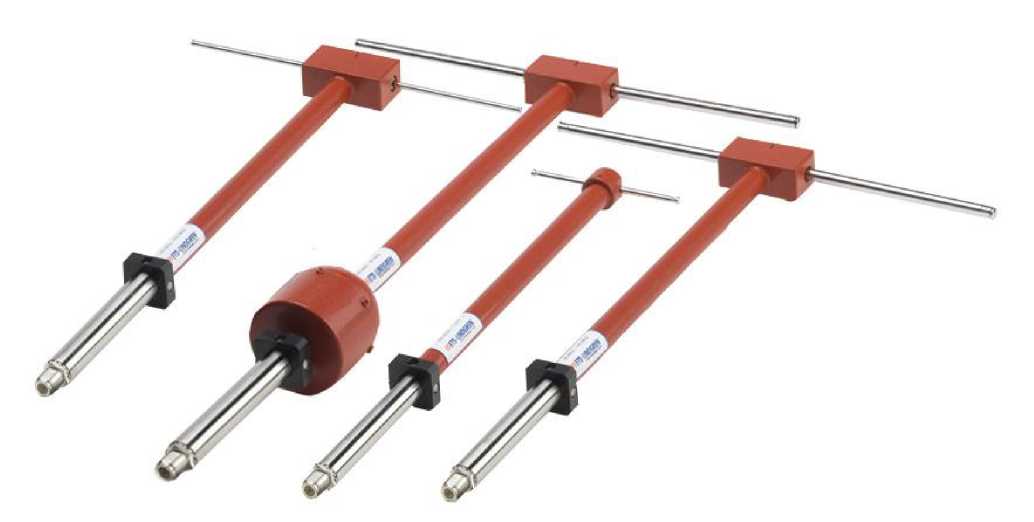

Рисунок 1 — Внешний вид комплекта эталонных антенн EMCO 3121D
симметрирующее устройство

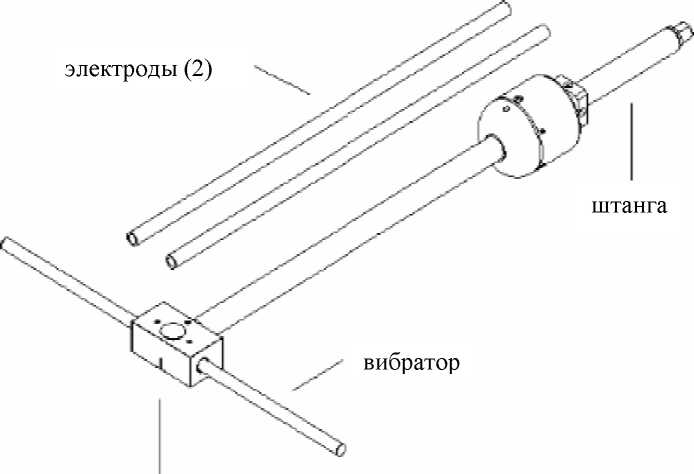

Рисунок 2 — Устройство дипольных антенн DB-1, DB-2, DB-3, DB-4
Технические характеристики
|
Диапазон рабочих частот, МГц - антенны DB-1 - антенны DB-2 - антенны DB-3 |
от 30 до 60; от 60 до 140; от 140 до 400; |
|
- антенны DB-4 Диапазон изменений коэффициента калибровки, дБ (1 м-1) |
от 400 до 1000. |
|
- антенны DB-1 - антенны DB-2 - антенны DB-3 - антенны DB-4 Пределы допускаемой погрешности коэффициента калибровки, дБ Номинальное выходное сопротивление, Ом КСВН на выходе штатного кабеля антенны относительно волнового сопротивления 50 Ом, не более Тип разъема Масса комплекта без укладки, кг, не более Габаритные размеры комплекта в укладке (длина х ширина х высота), мм, не более Рабочие условия применения: |
от минус 2 до 5; от 2,5 до 12; от 11 до 22; от 20 до 30. ± 1,0. 50. 2,0. N. 3,0. 750х500х240. |
|
- температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % |
от 5 до 40; до 90; |
- атмосферное давление, кПа (мм рт.ст.) от 84 до 106,7 (от 630 до 800).
Знак утверждения типа
Знак утверждения типа наносится на титульный лист документа «Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ типографским способом.
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Комплект эталонных антенн EMCO 3121D в укладке |
1 | |
|
Руководство по эксплуатации |
EMCO 3121D РЭ |
1 |
|
Методика поверки |
EMCO 3121D МП |
1 |
Поверка
осуществляется в соответствии с документом «Комплект эталонных антенн EMCO 3121D. Методика поверки» EMCO 3121D МП, утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» 27 февраля 2012 года.
Основные средства поверки
Государственный первичный эталон единицы напряженности электрического поля в диапазоне частот 0,0003 — 1000 МГц. ГЭТ 45. СКО случайной погрешности S0 = 0,5 10-2 , НСП 1,5 10-2 при Р = 0,99; пределы допускаемой погрешности измерения КСВН на частотах до 1000 МГц ± 4 %.
Сведения о методах измерений
«Комплект эталонных антенн EMCO 3121D. Руководство по эксплуатации» EMCO 3121D РЭ.
Нормативные документы
ГОСТ 8.560-94 Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0,0003 - 1000 МГц.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
Единицы величин, эталоны единиц величин, стандартные образцы и средства измерений, к которым установлены обязательные требования.
Другие Антенны измерительные
