Комплексы измерительно-диагностические динамических процессов RO 2000
| Номер в ГРСИ РФ: | 50211-12 |
|---|---|
| Производитель / заявитель: | Фирма "ROVSING Dynamics A/S", Дания |
Комплексы измерительно-диагностические динамических процессов RO 2000 (далее комплексы) предназначены для измерения и спектрального анализа характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения) машин и механизмов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50211-12 |
| Действует | по 20.06.2017 |
| Наименование | Комплексы измерительно-диагностические динамических процессов |
| Модель | RO 2000 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 53c8b523-171f-f5ba-41e9-10d00134e8c0 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Дания |
| Информация о сертификате | |
| Срок действия сертификата | 20.06.2017 |
| Номер сертификата | 46929 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 429 п. 34 от 20.06.2012 |
Производитель / Заявитель
Фирма "ROVSING Dynamics A/S", ДАНИЯ
Дания
Поверка
| Методика поверки / информация о поверке | МП 50211-12 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50211-12: Описание типа
2012-50211-12.pdf
|
Скачать | 90.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплексы измерительно-диагностические динамических процессов RO 2000 (далее комплексы) предназначены для измерения и спектрального анализа характеристик вибрационных процессов (виброускорения, виброскорости, виброперемещения) машин и механизмов.
Описание
Принцип действия комплексов основан на измерении и обработке электрических сигналов, поступающих от первичных преобразователей (акселерометров, преобразователей виброскорости, виброперемещения, термопар, термометров сопротивления, тахометрических датчиков), имеющих стандартный токовый выход (0-20 мА, 4-20 мА) или выход по напряжению (0-10 В). Комплексы измеряют параметры вибрации (СКЗ, пиковое значение, размах), а также позволяют проводить анализ вибрационных процессов путем быстрого преобразования Фурье (БПФ), анализ состояния подшипников, проведение балансировки вращающихся узлов и деталей, измерение числа оборотов валов, температуры, обеспечение предупредительной и аварийной сигнализации, прогнозирование возникновения аварийных ситуаций, а также сбор, обработку, хранение и передачу данных на ПК. Первичные преобразователи в состав комплексов не входят. Конструктивно комплексы представляют собой крейт, предназначенный для крепления в 19-дюймовую монтажную стойку с установленными в нём материнской платой, блоком питания и блоком вентиляторов, а также напрвляющими для установки измерительных модулей. Максимальное количество устанавливаемых измерительных модулей 10 шт. Внешний вид комплекса измерительно-диагностического динамических процессов RO 2000 показан на рисунке 1.

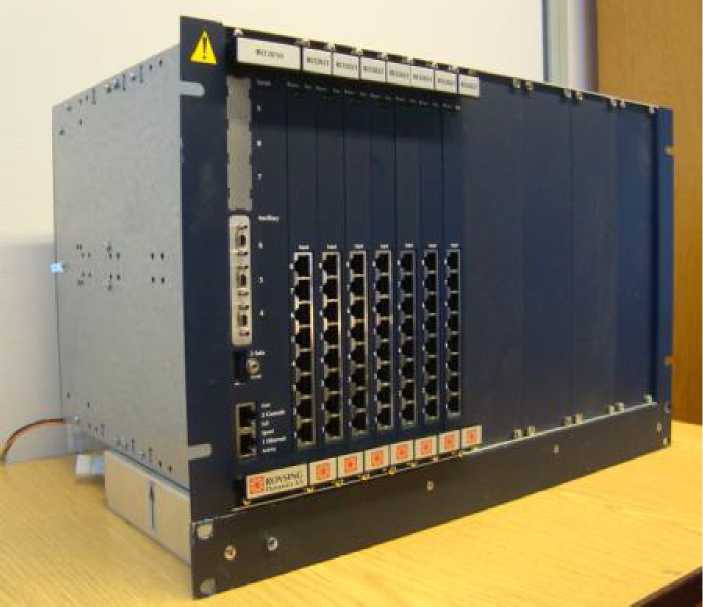

Рисунок 1 - Комплекс измерительно-диагностический динамических процессов RO 2000
Программное обеспечение (ПО) OPENpredictor служит для сбора, обработки, визуализации и архивации информации, поступающей от измерительных каналов. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с аппаратурой.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификаци онный номер) программного обеспечения |
Цифровой идентиф икатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисле-нния цифрового идентификатора программного обеспечения |
|
OPENpredictor |
3.2.2 |
b.142 |
ade8262f278ddb 8801cf9c23e622 2319 |
MD5 Checksum |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой комплекса и процессом измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Таблица 1
|
Максимальное значение входного напряжения (пост.), В |
±20 |
|
Максимальное значение входного напряжения (перем., пик-пик), В |
50 |
|
Диапазон частот, Гц |
от 0 до 20000 включ. |
|
Максимальное значение измеряемого виброускорения на базовой частоте 159, 15 Гц, м/с2 |
50000 |
|
Максимальное значение измеряемой виброскорости на базовой частоте 159, 15 Гц, мм/с |
50000 |
|
Максимальное значение измеряемого виброперемещения на базовой частоте 159, 15 Гц, мкм |
50000 |
|
Максимальное значение измеряемого числа оборотов валов, об/мин |
30000 |
|
Диапазон измерения температуры , °С |
от минус 50 до 1000 включ. |
|
Расширенная неопределённость по каналам измерений физических характеристик при коэффициенте охвата К=2 и вероятности 95 % , % |
±2 |
|
Быстрое преобразование Фурье (БПФ) | |
|
Число линий в спектре, шт. |
100, 200, 400, 800, 1600, 3200 |
|
Фильтрация |
окна Ханнинга; прямоугольные; с плоской вершиной |
|
Условия эксплуатации: диапазон рабочих температур, °С: |
От 0 до 55 включ. |
|
Габаритные размеры (длина ^ширина х высота), мм: |
309 х309 х 482 |
|
Масса, кг: |
13 |
Знак утверждения типа
Знак утверждения типа наносится на комплексы методом наклейки и на Руководство по эксплуатации типографским способом.
Комплектность
Комплекс измерительно-диагностический динамических процессов
RO 2000, шт. 1
Руководство по эксплуатации, экз. 1
Поверка
осуществляется по документу МП 50211-12 «Комплексы измерительно-диагностические динамических процессов RO 2000 фирмы ROVSING Dynamics A/S, Дания. Методика поверки», утвержденному ГЦИ ФГУП «ВНИИМС» 02.03.2012 года.
Основными средствами поверки являются: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 фирмы «Stanford Research Systems Ink.», г/р № 26204-05, мультиметр цифровой 34410А фирмы «Agilent Technologies», г/р № 33931-07.
Сведения о методах измерений
Руководство по эксплуатации, п. 3.1.4.
Нормативные документы
Техническая документация фирмы «ROVSING Dynamics A/S», Дания.
Рекомендации к применению
Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
