Мосты автоматические КВМ1
| Номер в ГРСИ РФ: | 5022-75 |
|---|---|
| Производитель / заявитель: | Завод "Мукачевприбор", Украина, г.Мукачево |
|
5022-75: Описание типа
2026-5022-75.pdf
|
Скачать | 105.5 КБ |
Для измерения солесодержания водных растворов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 5022-75 |
| Наименование | Мосты автоматические |
| Модель | КВМ1 |
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 7254a089-1793-eb03-e58b-ecd95843e4e2 |
| Год регистрации | 1975 |
| Общие данные | |
|---|---|
| Источник информации | 41-76г с.64 |
| Технические условия на выпуск | ТУ 25-05-1785-75 |
| Класс СИ | 31.01 |
| Год регистрации | 1975 |
| Страна-производитель | Украина |
| Центр сертификации СИ | |
| Наименование центра | - |
| Телефон | () |
| Информация о сертификате | |
| Срок действия сертификата | . . |
| Номер сертификата | нет |
| Тип сертификата (C - серия/E - партия) | С |
| Дата протокола | 148 от 22.10.75 п.08 |
Производитель / Заявитель
Завод "Мукачевприбор", УКРАИНА, г.Мукачево
Украина
295400, ул.Мира, 151
Поверка
| Межповерочный интервал / Периодичность поверки | - |
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 179 (99%) |
| Неуспешных поверок (СИ непригодно) | 2 (1 %) |
| Актуальность информации | 18.10.2026 |
Поверители
Скачать
|
5022-75: Описание типа
2026-5022-75.pdf
|
Скачать | 105.5 КБ |
Описание типа
Назначение

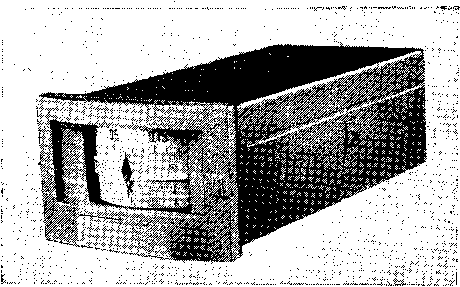

Мосты автоматические К.ВМ1-517, КВМ1-518, КВМ1-519 (см. рисунок) предназначены для измерения с помощью датчиков ДСВ20—ДСВ23 солесодержания (условно по NaCl) водных растворов и сигнализации отклонения его от заданного значения.
Описание
В основу принципа действия мостов заложен автоматический мостовой метод измерения. Измерительная схема моста автоматически уравновешивается следующим образом: с изменением содержания соли в водных растворах меняется 64
№ 5022—75 Стр. 2
сопротивление датчика и тем самым нарушается равновесное состояние мостовой схемы. В диагонали мостовой схемы появляется напряжение, усиливаемое усилителем до значения, достаточного для приведения в действие уравновешивающего реверсивного двигателя. Ротор двигателя, вращаясь, перемещает движок по реохорду до наступления момента равновесия в мостовой схеме. Одновременно с перемещением движка по реохорду перемещается циферблат, укрепленный на одной оси с движком.
Конструкция мостов имеет блочно-модульный принцип построения, т. е. состоит из ряда унифицированных блоков и модулей, настраиваемых отдельно от моста. Все блоки и модули моста размещены на выдвижном шасси в общем корпусе. На лицевой стороне моста расположена крышка с застекленным окном, через которое видны шкалы моста и неподвижный указатель, а при наличии регулирующего (сигнального) устройства — шкала этого устройства.
У многоточечных мостов КВМ1-518 и КВМ1-519 на крышке расположены клавиши включения датчиков.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основная допускаемая приведенная погрешность ±1 %.
Вариация показаний не превышает половины основной допускаемой погрешности.
Питание силовой цепи моста осуществляется от сети переменного тока напряжением 220 В частотой 50 Гц (по особому заказу 60 Гц).
Быстродействие моста 10 с.
Мощность, потребляемая мостом от сети питания, 20 ВА.
Погрешность срабатывания контактов регулирующего (сигнального) устройства не превышает 1,5% предела измерений.
Комплектность
В комплект поставки входит:
1) мост;
2) ключ;
3) угольники для крепления;
4) коробка с запасными частями;
5) техническое описание и инструкция по эксплуатации моста;
6) техническое описание и инструкция по эксплуатации усилителя;
7) паспорт на мост.
Стр. 3 Не 5022—75
Поверка
Методика поверки моста изложена в техническом описании, входящем в комплект поставки.
Испытания проводила Закарпатская лаборатория государственного надзора за стандартами и измерительной техникой.
