Измерители мощности многофункциональные PM
| Номер в ГРСИ РФ: | 50245-12 |
|---|---|
| Производитель / заявитель: | Фирма "Schneider Electric Industries SAS", Франция |
Измерители мощности многофункциональные РМ (далее измерители) предназначены для: - измерения напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока; - измерения активной, реактивной и полной мощности, активной и реактивной энергии; - отображения коэффициентов нелинейных искажений входных сигналов напряжения, тока а так же относительного уровня гармоник.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50245-12 |
| Действует | по 25.06.2017 |
| Наименование | Измерители мощности многофункциональные |
| Модель | PM |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 637bb499-30c7-8921-4c3a-5085f7c0afd0 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 35.08 |
| Год регистрации | 2012 |
| Страна-производитель | Франция |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2017 |
| Номер сертификата | 46978 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 438 п. 14 от 25.06.2012 |
Производитель / Заявитель
Фирма "Schneider Electric Industries SAS", ФРАНЦИЯ
Франция
Поверка
| Методика поверки / информация о поверке | МП 2203-0244-2012 |
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 267 (99%) |
| Неуспешных поверок (СИ непригодно) | 3 (1 %) |
| Актуальность информации | 28.12.2025 |
Поверители
Скачать
|
50245-12: Описание типа
2012-50245-12.pdf
|
Скачать | 118.7 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Измерители мощности многофункциональные РМ (далее измерители) предназначены для:
- измерения напряжения, тока, частоты в однофазных и трехфазных цепях переменного тока;
- измерения активной, реактивной и полной мощности, активной и реактивной энергии;
- отображения коэффициентов нелинейных искажений входных сигналов напряжения, тока а так же относительного уровня гармоник.
Описание
Принцип действия измерителей мощности РМ основан на преобразовании мгновенных значений сигналов измеряемых величин в цифровые коды.
Измерители РМ выпускаются в исполнениях PM700, РМ700Р, РМ710, РМ810, РМ820, РМ850, РМ870, РМ1000, РМ1200, отличающиеся конструкцией, отдельными сервисными функциями и точностью измерений.
Измерители состоят из выходных первичных преобразователей тока и напряжения, аналогоцифровых преобразователей, микропроцессора и дисплея. Сохранение данных и программ обеспечивается энергозависимой памятью. Связь с внешней ЭВМ осуществляется по интерфейсу RS-485.
Результаты измерений, а также содержимое рабочих и служебных регистров приборов могут быть считаны любой внешней программой, поддерживающей интерфейс RS-485 и протокол Modbus-RTU.
Питание измерителей обеспечивается от встроенного источника питания переменного напряжения 110 - 415 В или постоянного напряжения 24 - 48 В. Клавиатура на лицевой панели позволяет изменять режимы работы и отображения на дисплее всех измеряемых и вспомогательных величин.

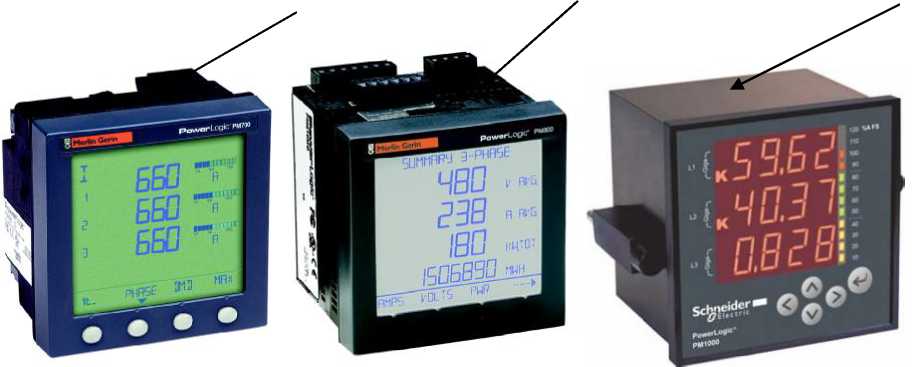

Внешний вид измерителей и место пломбирования после поверки представлен на рисунке 1.
рис.1
Программное обеспечение
Программное обеспечение измерителей РМ является встроенным и выполняет функции управления режимами работы измерителей. Результаты измерений и расчетов могут индицироваться непосредственно на дисплее измерителей или на дисплее компьютера. Измерители РМ оснащены аналоговыми и релейными выходами для подключения внешних устройств.
Идентификационные данные программного обеспечения измерителей представлены в таблице 1.
Таблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Внутреннее ПО РМ |
- |
v 03.04.Х.Х* |
- |
MD5 |
|
* ПО записывается в памяти устройства в процессе изготовления на фирме - изготовителя и зависит от модификации измерителя. | ||||
Уровень защиты программного обеспечения счетчика от непреднамеренных и преднамеренных изменений соответствует уровню по МИ 3286-2010 - «С».
Влияние программного обеспечения учтено при нормировании метрологических характеристик измерителей.
Технические характеристики
Основные технические и метрологические характеристики измерителей приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||||||
|
РМ700 РМ700Р |
РМ710 |
РМ810 |
РМ820 |
РМ850 |
РМ870 |
РМ1000 |
РМ1200 | |
|
Диапазон измерений напряжения, В |
От 10 до 277 |
От 10 до 277 |
От 0 до 347 |
От 0 до 347 |
От 0 до 347 |
От 0 до 347 |
От 80 до 480 |
От 80 до 480 |
|
Пределы допускаемой приведенной погрешности измерений напряжения, % |
±0,5 |
±0,5 |
±(0,025 +0,07U/ Un) |
±(0,025 +0,07U/ Un) |
±(0,025 +0,07U/ Un) |
±(0,025 +0,07U/ Un) |
±1,0 |
±1,0 |
|
Диапазон измерений силы переменного тока |
От 18 мА до 10 А |
От 10 мА до 6 А |
От 0 до 10 А |
От 0 до 10 А |
От 0 до 10 А |
От 0 до 10 А |
От 50 мА до 6 А |
От 50 мА до 6 А |
|
Пределы допускаемой приведенной погрешности измерений силы переменного тока, % |
±0,5 |
±0,5 |
±(0,025 +0,07I/ In) |
±(0,025 +0,07I/ In) |
±(0,025 +0,07I/ In) |
±(0,025 +0,07I/ In) |
±1,0 |
±1,0 |
|
Пределы допускаемой приведенной погрешности измерений мощности, % |
±1,0 |
±1,0 |
±(0,025 +0,07Р/ Рп) |
±(0,025 +0,07Р/ Рп) |
±(0,025 +0,07Р/ Рп) |
±(0,025 +0,07Р/ Рп) |
±1,0 |
±1,0 |
|
Класс точности при измерении активной энергии |
1 по ГОСТ Р 52322 |
1 по ГОСТ Р 52322 |
0,5S по ГОСТ Р 52323 |
0,5S по ГОСТ Р 52323 |
0,5S по ГОСТ Р 52323 |
0,5S по ГОСТ Р 52323 |
1 по ГОСТ Р 52322 |
1 по ГОСТ Р 52322 |
|
Класс точности при измерении реактивной энергии |
2,0 по ГОСТ Р 52322 |
2,0 по ГОСТ Р 52322 |
2 по ГОСТ Р 52322 |
2 по ГОСТ Р 52322 |
2 по ГОСТ Р 52322 |
2 по ГОСТ Р 52322 |
2 по ГОСТ Р 52425 |
2 по ГОСТ Р 52425 |
|
Наименование характеристики |
Значение характеристики | |||||||
|
РМ700 РМ700Р |
РМ710 |
РМ810 |
РМ820 |
РМ850 |
РМ870 |
РМ1000 |
РМ1200 | |
|
Диапазон измерений частоты, Гц |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
От 45 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений частоты, % |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
±0,01 |
- |
- |
|
Пределы допускаемой приведенной погрешности измерений частоты, % |
- |
- |
- |
- |
- |
- |
±1,0 |
±1,0 |
|
Рабочий диапазон температур, °С |
От 0 до 60 |
От 0 до 60 |
От -10 до 50 |
От -10 до 50 |
От -10 до 50 |
От -10 до 50 |
От -10 до 60 |
От -10 до 60 |
|
Мощность, потребляемая по цепи питания, В^А |
5 |
5 |
11 |
11 |
11 |
11 |
3 |
3 |
|
Габаритные размеры (длина х ширина х высота), мм не более |
96 х 96 х 69 |
96 х 96 х 69 |
96 х 96 х 70 |
96 х 96 х 70 |
96 х 96 х 70 |
96 х 96 х 70 |
96 х 96 х 80 |
96 х 96 х 80 |
|
Масса, кг, не более |
0,4 |
0,4 |
0,6 |
0,6 |
0,6 |
0,6 |
0,4 |
0,4 |
Примечание: к входным цепям измерителей могут быть подключены измерительные трансформаторы тока и напряжения, что позволяет расширить диапазоны измеряемых величин.
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на корпус измерителя и на паспорт типографским способом.
Комплектность
Измеритель мощности РМ, Руководство по эксплуатации, методика поверки, упаковочная коробка.
Поверка
осуществляется по методике поверки МП 2203-0244 2012 «Измерители мощности многофункциональные РМ. Методика поверки», утвержденная ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в апреле 2012 г.
Основные средства поверки:
- установка поверочная универсальная УППУ-МЭ 3.1, UH=220 В, 1Н= 0,05; 0.1; 0,25; 0,5; 1; 2,5;
5; 10; 50 и 100 А, ПГ измерения напряжения ±[0,02 + 0,01 I (Uh/U) -1I ] %,погрешность измерения тока ±[0,02 + 0,01 I (Ih/I) -1I ] %.
Сведения о методах измерений
отсутствуют
Нормативные документы
ГОСТ 22261-94 Средства измерений электрических и магнитных величин, Общие технические условия.
ГОСТ Р 52322-2005 (МЭК 62053-21:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2".
ГОСТ Р 52425-2005 (МЭК 62053-23:2003) "Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии (в части счетчиков реактивной энергии классов точности 1 и 2)"
Техническая документация фирмы-изготовителя.
Рекомендации к применению
выполнение государственных учетных операций; осуществление мероприятий государственного контроля.
