Термометры сопротивления платиновые вибропрочные ТСПВ
| Номер в ГРСИ РФ: | 50256-12 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "ИзТех", г.Москва |
Термометры сопротивления платиновые вибропрочные ТСПВ предназначены для измерений температуры в диапазоне от минус 80°С до 500 °С. Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 соответствуют требованиям, предъявляемым к эталонам 3-го разряда по ГОСТ 8.558-2009; термометры модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 - рабочие повышенной точности с индивидуальной градуировочной характеристикой.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50256-12 |
| Действует | по 08.06.2027 |
| Наименование | Термометры сопротивления платиновые вибропрочные |
| Модель | ТСПВ |
| Модификации |
ТСПВ-1.1 ТСПВ-2.1 ТСПВ-3.1 ТСПВ-1 ТСПВ-2 ТСПВ-3 |
| Приказы |
№1555 от
05.08.2026
— О внесении изменений в сведения об утвержденных типах средств измерений
|
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | 1226763d-079a-e127-bcbe-bd823474ce82 |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 32.02 |
| Год регистрации | 2012 |
| Страна-производитель | Россия |
| Информация о сертификате | |
| Срок действия сертификата | 25.06.2017 |
| Номер сертификата | 46999 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 438 п. 25 от 25.06.2012 |
Производитель / Заявитель
ООО «ИзТех», РОССИЯ, 124460, г. Москва, г. Зеленоград, к. 1130, кв. 61-62
Россия
Поверка
| Методика поверки / информация о поверке |
ΜΠ ΡΤ 1715-2012 Термометры сопротивления платиновые ТСПВ. Методика поверки
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
53779
|
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 52780 (98%) |
| Неуспешных поверок (СИ непригодно) | 999 (2 %) |
| Актуальность информации | 20.08.2026 |
Поверители
Скачать
|
50256-12: Описание типа
2017-50256-12.pdf
|
Скачать | 132.1 КБ | |
|
50256-12: Методика поверки
2022-mp50256-12.pdf
Файл устарел
|
Скачать | 73 КБ | |
|
50256-12: Описание типа
2026-50256-12.pdf
|
Скачать | 329.1 КБ | |
|
50256-12: Методика поверки
ΜΠ ΡΤ 1715-2012
2022-mp50256-12-1.pdf
|
Скачать | 73 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Термометры сопротивления платиновые вибропрочные ТСПВ предназначены для измерений температуры в диапазоне от минус 80°С до 500 °С. Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 соответствуют требованиям, предъявляемым к эталонам 3-го разряда по ГОСТ 8.558-2009; термометры модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 - рабочие повышенной точности с индивидуальной градуировочной характеристикой.
Описание
Принцип действия термометров платиновых вибропрочных ТСПВ заключается в использовании температурной зависимости электрического сопротивления платины.

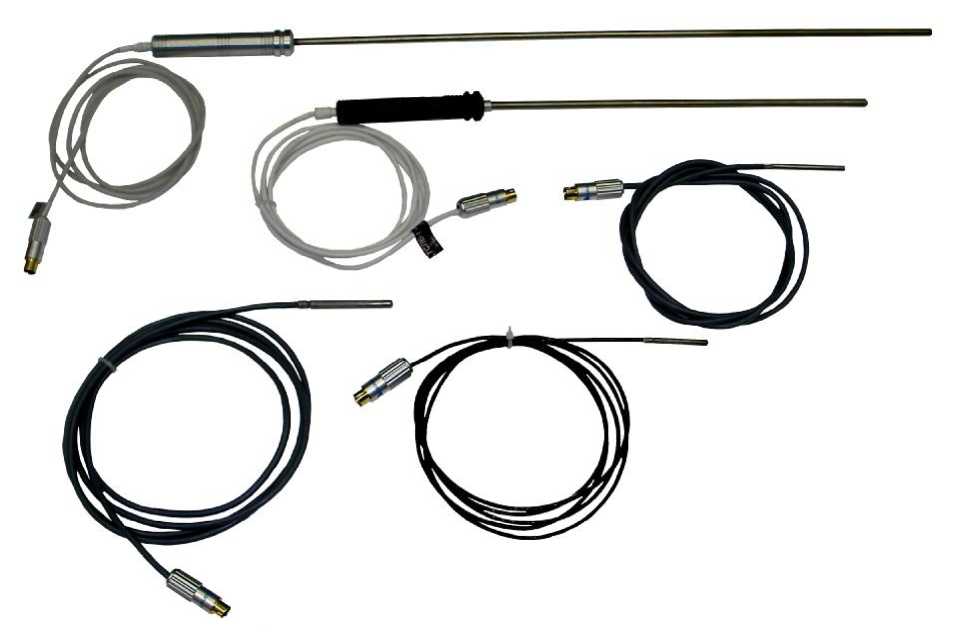

Термометры сопротивления платиновые вибропрочные ТСПВ состоят из чувствительного элемента (ЧЭ), защитного корпуса из нержавеющей стали и четырехжильного кабеля. ЧЭ представляет собой платиновый резистор с двумя выводами, к каждому из которых привариваются (припаиваются) по два высокотемпературных удлиняющих провода. К удлиняющим проводам припаивается кабель, служащий для подключения термометра к электроизмерительной аппаратуре. Свободное пространство внутри защитного корпуса заполнено порошком оксида алюминия. Кабель закреплён и уплотнён герметично в верхнем конце защитного корпуса. Термометр может быть оснащён рукояткой.
Термометры модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3 изготавливаются из платины с температурным коэффициентом сопротивления не менее 0,00391; в термометрах модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1 используется платина с температурным коэффициентом
сопротивления не менее 0,00384. Термометры сопротивления платиновые вибропрочные ТСПВ градуируются индивидуально с применением процедур и приёмов описания связи температуры с относительным сопротивлением чистой платины, установленных в температурной шкале МТШ-90.
Технические характеристики
Основные метрологические и технические характеристики термометров сопротивления платиновых вибропрочных ТСПВ приведены в таблице 1.
Таблица 1
|
Тип термометра/ характеристика |
ТСПВ-1 |
ТСПВ-2 |
ТСПВ-3 |
ТСПВ-1.1 |
ТСПВ-2.1 |
ТСПВ-3.1 |
|
Диапазон измеряемых температур, °С |
-80.200 |
-80.300 |
-80.500 |
-80.200 |
-80.300 |
-80.500 |
|
Номинальное сопротивление, Rtt, Ом |
10; 25; 100 | |||||
|
Абсолютная доверительная погрешность при доверительной вероятности 95 %, °С |
0,02+0,00005-|t|, где t - измеряемая температура |
± 0,1 | ||||
|
Длина защитного корпуса, мм |
50. 550 | |||||
|
Диаметр защитного корпуса, мм |
4; 5; 6 | |||||
|
Масса, с кабелем длиной 1,5 м, кг, не более |
0,5 | |||||
|
Электрическое сопротивление изоляции, МОм, не менее |
100 при температуре 20 °С; 50 при температуре 200 °С; 25 при температуре 300 °С; 15 при температуре 500 °С | |||||
|
Время термической реакции, с, не более |
40 | |||||
|
Измерительный ток, мА |
1±0,1 | |||||
|
Рабочие условия |
Температура окружающего воздуха: от минус 50 °С до 50 °С. Давление: 101,3±10 кПа. Влажность воздуха не более 80 % | |||||
|
По условиям эксплуатации термометры соответствуют климатическим условиям УХЛ4 по ГОСТ 15150-69 | ||||||
|
По устойчивости к воздействию вибрации термометры соответствуют группе N3 по ГОСТ Р 52931-2008 | ||||||
|
Термометры в транспортной таре устойчивы к воздействию температуры окружающего воздуха от минус 50 °С до 50 °С и влажностью до 98% при 35 °С | ||||||
Вероятность безотказной работы термометров за 1000 ч или 50 циклов нагрев-охлаждение от (25±5) °С до верхней температуры рабочего диапазона при доверительной вероятности р=0,8 - не менее 0,95
Срок службы термометров - не менее 5 лет____________________________________________
П Примечание - допускается изготовление термометров сопротивления платиновых вибропрочных ТСПВ с диапазонами измеряемых температур, находящимися внутри диапазонов, указанных в таблице 1.
Знак утверждения типа
Знак утверждения типа наносится на ярлык, находящийся на кабеле термометра сопротивления платинового вибропрочного ТСПВ, типографским способом; на титульный лист паспорта ЕМТК.130.000.00 ПС и руководства по эксплуатации ЕМТК.130.000.00 РЭ типографским способом.
Комплектность
Комплект поставки термометра сопротивления платинового вибропрочного ТСПВ приведён в таблице 2.
Таблица 2
Для модификаций ТСПВ-1, ТСПВ-2, ТСПВ-3:
|
№п/п |
Наименование |
Обозначение |
Кол-во |
|
1. |
Термометр сопротивления платиновый вибро-прочный ТСПВ |
ЕМТК.130.000.00 |
1 |
|
2 |
Термометр сопротивления платиновый вибро-прочный ТСПВ. Руководство по эксплуатации |
ЕМТК.130.000.00 РЭ |
1 |
|
Д |
ля модификаций ТСПВ-1.1, ТСПВ-2.1, ТСПВ-3.1: | ||
|
№п/п |
Наименование |
Обозначение |
Кол-во |
|
1. |
Термометр сопротивления платиновый вибро-прочный ТСПВ |
ЕМТК.130.000.00 |
1 |
|
2 |
Термометр сопротивления платиновый вибро-прочный ТСПВ. Паспорт |
ЕМТК.130.000.00 ПС |
1 |
Сведения о методах измерений
Метод измерения температуры с использованием термометров сопротивления платиновых вибропрочных ТСПВ содержится в разделе 8 «Порядок работы» руководства по эксплуатации ЕМТК.130.000.00 РЭ.
Нормативные документы
ТУ 4211-130-56835627-12. «Термометры сопротивления платиновые вибропрочные ТСПВ. Технические условия»
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия
