Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1
| Номер в ГРСИ РФ: | 50278-12 |
|---|---|
| Производитель / заявитель: | Фирма "NovAtel Inc.", Канада |
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем (ГНСС) DL-V3-K1 (далее по тексту ╞ комплект) предназначен для хранения и передачи размера единицы длины в системе измерительной ╞ сети базисной активной ┌СТПСмоленск√ (┌СТП Смоленск√ - система точного позиционирования Смоленской области).
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 50278-12 | |||||||||||||||
| Наименование | Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем | |||||||||||||||
| Модель | DL-V3-K1 | |||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ab21f1ef-42c9-6dc7-b032-6acc8c12b12c | |||||||||||||||
| Испытания |
|
|||||||||||||||
| Год регистрации | 2012 | |||||||||||||||
| Общие данные | |
|---|---|
| Год регистрации | 2012 |
| Страна-производитель | Канада |
| Информация о сертификате | |
| Срок действия сертификата | .. |
| Номер сертификата | 47033 |
| Тип сертификата (C - серия/E - партия) | E |
| Дата протокола | Приказ 456 п. 10 от 29.06.2012 |
Производитель / Заявитель
Фирма "NovAtel Inc.", КАНАДА
Канада
Поверка
| Методика поверки / информация о поверке | DL-V3-K1-001 РЭ, Приложение 1 |
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50278-12: Описание типа
2012-50278-12.pdf
|
Скачать | 173.9 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем (ГНСС) DL-V3-K1 (далее по тексту - комплект) предназначен для хранения и передачи размера единицы длины в системе измерительной - сети базисной активной «СТП-Смоленск» («СТП Смоленск» - система точного позиционирования Смоленской области).
Описание
В состав комплекта входят четыре GNSS-приемника спутниковых геодезических многочастотных DL-V3, заводские номера: NBV10240017, NBV10240018, NBV10240019, NBV10240021 (далее по тексту - приемники). Комплект формируется путем отбора из общего числа приемников «СТП-Смоленск» группы приемников, характеризующихся идентичными аппаратурными задержками, т.е. наименьшей систематической погрешностью.
Конструктивно приемник выполнен в моноблочном корпусе, на передней панели которого расположены свет одиодные индикаторы для контроля его функционирования, а на задней панели - порты связи для подключения внешних устройств. Для приема сигналов ГНСС используются внешние антенны NovAtel GPS-702-GG.
Принцип действия основан на одновременном приеме и обработке сигналов ГНСС ГЛОНАСС/GPS с целью определения длин базисов «СТП-Смоленск» между приемниками комплекта.
Работа приемников комплекта контролируется компьютером. Для связи с внешними устройствами приемники оборудованы последовательными портами RS232, портом беспроводного канала передачи данных Bluetooth, портом Ethernet. Электропитание осуществляется от внешнего источника.

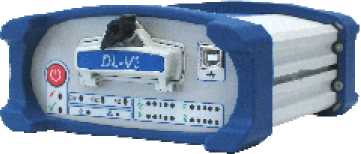

Рисунок 1 - Вид приемника со стороны передней панели

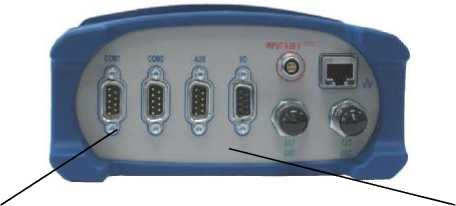

Рисунок 2 - Вид приемника со стороны задней панели а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа
Технические характеристики
Метрологические характеристики комплекта приведены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение |
|
Частотный диапазон, МГц |
1575,42 (L1), 1227,6 (L2) и 1176,45 (L5) для GPS (от 1602,56 до 1615,50) (F1), (от 1246,00 до 1256,50) (F2) для ГЛОНАСС |
|
Наименование характеристики |
Значение |
|
Количество каналов приема сигналов каждым приемником комплекта |
72 |
|
Пределы систематической составляющей погрешности (при доверительной вероятности 0,95) определения приращений координат методом относительного позиционирования в режиме постобработки, мм |
± (1+10-6-D), где D - измеренная длина базиса в мм |
Знак утверждения типа
Знак утверждения типа наносится предприятием-владельцем в верхнем левом углу титульного листа Руководства по эксплуатации DL-V3-K1-001 РЭ типографским способом и на нижнюю панель корпуса каждого приемника в виде наклейки.
Комплектность
В комплект входят:
|
- GNSS-приемник спутниковый геодезический многочастотный DL-V3 |
4 шт. |
|
- Антенна NovAtel GPS-702-GG |
4 шт. |
|
- Антенный кабель длина 30м RG-213 ЕТС-ЕТС |
4шт. |
|
- Источник питания 12 В, 9 А/ч с адаптером 220-240 В, 60 Гц |
4 шт. |
|
- Кабель интерфейсный RS232 (DB9F-DB9F, прямой) |
4 шт. |
|
- Карта памяти съемная типа CompactFlash (256 Мб) |
4 шт. |
|
- Кабель интерфейсный RS232 (DB9F-DB9M, нуль-модем) |
4 шт. |
|
- Кабель интерфейсный RS232 (DB9M-открытые провода, прямой) |
4 шт. |
|
- Руководство по эксплуатации DL-V3-К1- 001 РЭ (на компакт диске) |
4 шт. |
Поверка
осуществляется в соответствии с приложением 1 «Методика поверки» документа «Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ», утвержденным руководителем ГЦИ СИ ФГУП «ВНИИФТРИ» в августе 2011 г.
Основные средства поверки: GNSS-приемник спутниковый геодезический двухчастотный GX 1230 GG аттестованный в качестве рабочего эталона 2-го разряда по МИ 2292-94, пределы допускаемой погрешности измерений длины базиса ± (0,1 + 0,5Ч0-6 1))мм, где D -измеряемая длина в мм.
Сведения о методах измерений
Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ. Раздел «Сведения о методах измерений».
Нормативные документы
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 МИ 2292-94 ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем.
3 Комплект эталонный приемников сигналов глобальных навигационных спутниковых систем DL-V3-K1. Руководство по эксплуатации. DL-V3-K1-001 РЭ.
Рекомендации к применению
При осуществлении геодезической и картографической деятельности. Для поверки системы измерительной - сети базисной активной «СТП-Смоленск».
