Нивелиры AL120, AL132
| Номер в ГРСИ РФ: | 50307-12 |
|---|---|
| Категория: | Нивелиры |
| Производитель / заявитель: | Фирма "Beijing Bofei Instrument Co., Ltd.", Китай |
Нивелиры AL120, AL132 (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по нивелирным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50307-12 |
| Действует | по 29.06.2017 |
| Наименование | Нивелиры |
| Модель | AL120, AL132 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | ff37e16f-2883-1207-2168-410d8f2dc52b |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 29.06.2017 |
| Номер сертификата | 47055 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 456 п. 33 от 29.06.2012 |
Производитель / Заявитель
Фирма "Beijing Bofei Instrument Co., Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | Р 50.2.023-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 257 (97%) |
| Неуспешных поверок (СИ непригодно) | 9 (3 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50307-12: Описание типа
2012-50307-12.pdf
|
Скачать | 148.1 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Нивелиры AL120, AL132 (далее - нивелиры) предназначены для измерений превышений методом геометрического нивелирования по нивелирным рейкам.
Описание
Конструктивно нивелир выполнен в виде единого оптико-механического блока, в состав которого входят зрительная труба с автоматическим компенсатором, вертикальная осевая система с горизонтальным лимбом для измерений горизонтальных углов и трегер.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему.
Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.
Модели нивелиров отличаются пределами допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода, увеличением зрительной трубы и диаметром объектива.
Внешний вид нивелира и место размещения наклейки приведены на рисунке 1.
Внешний вид футляра и схема размещения нивелира в футляре приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
Примечание * - обозначения места для размещения наклейки Рисунок 1 - Внешний вид и место размещения наклейки нивелира

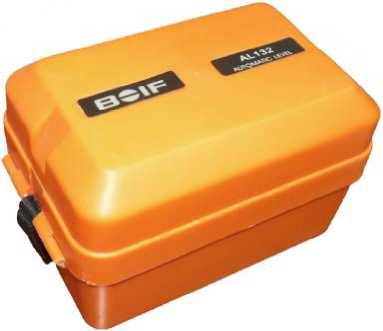

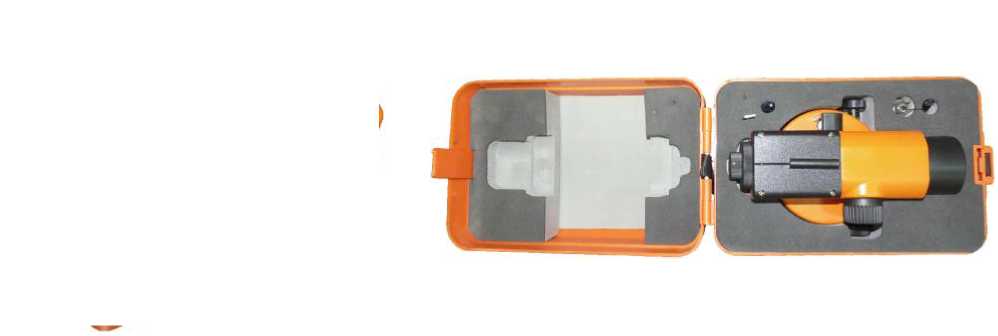

Рисунок 2 - Внешний вид футляра и схема размещения нивелира в футляре
Примечание ** - места пломбирования от несанкционированного доступа Рисунок 3 - Схема пломбировки от несанкционированного доступа нивелира
Технические характеристики
Метрологические и технические характеристики нивелиров приведены в таблице 1.
Таблица 1
|
Наименование метрологических и технических характеристик |
Значение характеристик для модели | |
|
AL120 |
AL132 | |
|
Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм |
2,5 |
1,5 |
|
Пределы допускаемой систематической составляющей погрешности компенсатора на 1' наклона оси нивелира |
± 0,5" | |
|
Увеличение зрительной трубы, не менее |
20х |
32х |
|
Диаметр объектива, мм, не менее |
35 |
40 |
|
Угол поля зрения зрительной трубы, не менее |
1,5° | |
|
Наименьшее расстояние визирования зрительной трубы, м |
0,5 | |
|
Коэффициент нитяного дальномера |
100 ± 1 | |
|
Диапазон работы компенсатора |
± 15' | |
|
Цена деления круглого уровня |
8'/2 мм | |
|
Цена деления лимба для измерения горизонтального угла |
1° | |
|
Срок службы, лет, не менее |
6 | |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
205 х 140 х 130 | |
|
Масса, кг, не более |
1,8 | |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °С |
от минус 20 до 45 | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус нивелира методом наклейки.
Комплектность
В комплект поставки входят:
- нивелир AL120 или AL132 - 1 шт.;
- нитяной отвес - 1 шт.;
- набор инструментов - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт.
Поверка
Осуществляется по документу Р 50.2.023-2002 «ГСИ. Нивелиры. Методика поверки».
Основные средства поверки:
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Сведения о методах измерений
Нивелиры AL120, AL132. Руководство по эксплуатации.
Нормативные документы
ГОСТ 10528-90. «Нивелиры. Общие технические условия».
Техническая документация фирмы-изготовителя.
Рекомендации к применению
Осуществление геодезической и картографической деятельности, в том числе при строительстве объектов и сооружений.
