Теодолиты оптические ADA Prof-X15
| Номер в ГРСИ РФ: | 50321-12 |
|---|---|
| Категория: | Теодолиты |
| Производитель / заявитель: | Фирма "Beijing Bofei Instrument Co., Ltd.", Китай |
Теодолиты оптические ADA Prof-X15 (далее - теодолиты) предназначены для измерений горизонтальных и вертикальных углов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 50321-12 |
| Действует | по 29.06.2017 |
| Наименование | Теодолиты оптические |
| Модель | ADA Prof-X15 |
| Характер производства | Серийное |
| Идентификатор записи ФИФ ОЕИ | e8977611-f2ed-2ad5-cb33-0996f79e546c |
| Год регистрации | 2012 |
| Общие данные | |
|---|---|
| Класс СИ | 27.02 |
| Год регистрации | 2012 |
| Страна-производитель | Китай |
| Информация о сертификате | |
| Срок действия сертификата | 29.06.2017 |
| Номер сертификата | 47070 |
| Тип сертификата (C - серия/E - партия) | C |
| Дата протокола | Приказ 456 п. 48 от 29.06.2012 |
Производитель / Заявитель
Фирма "Beijing Bofei Instrument Co., Ltd.", КИТАЙ
Китай
Поверка
| Методика поверки / информация о поверке | Р 50.2.024-2002 |
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 193 (91%) |
| Неуспешных поверок (СИ непригодно) | 19 (9 %) |
| Актуальность информации | 04.01.2026 |
Поверители
Скачать
|
50321-12: Описание типа
2012-50321-12.pdf
|
Скачать | 150.6 КБ | |
| Свидетельство об утверждении типа СИ | Открыть | ... |
Описание типа
Назначение
Теодолиты оптические ADA Prof-X15 (далее - теодолиты) предназначены для измерений горизонтальных и вертикальных углов.
Описание
Конструктивно теодолит состоит из угломерного блока и трегера. Угломерный блок совмещает в себе зрительную трубу с алидадами вертикального и горизонтального кругов, отсчетный микроскоп и микрометр.
Принцип действия теодолитов основан на наведении перекрестием зрительной трубы на объект измерений, фокусировке при помощи отсчетного микроскопа на алидадах вертикального и горизонтального кругов и считывании с них значений углов при помощи микрометра.
Трегер позволяет устанавливать угломерный блок в горизонтальное положение на месте размещения теодолита.
Теодолит оснащен компенсатором наклона вертикальной оси, круглым и цилиндрическим уровнями.
Теодолит и составные части комплекта укладывают в футляр.
Внешний вид теодолита и схема размещения наклеек приведены на рисунке 1.
Внешний вид футляра и схема размещения теодолита в футляре приведены на рисунке 2.
Схема пломбировки от несанкционированного доступа приведена на рисунке 3.
*
Примечание * - обозначения мест для размещения наклеек

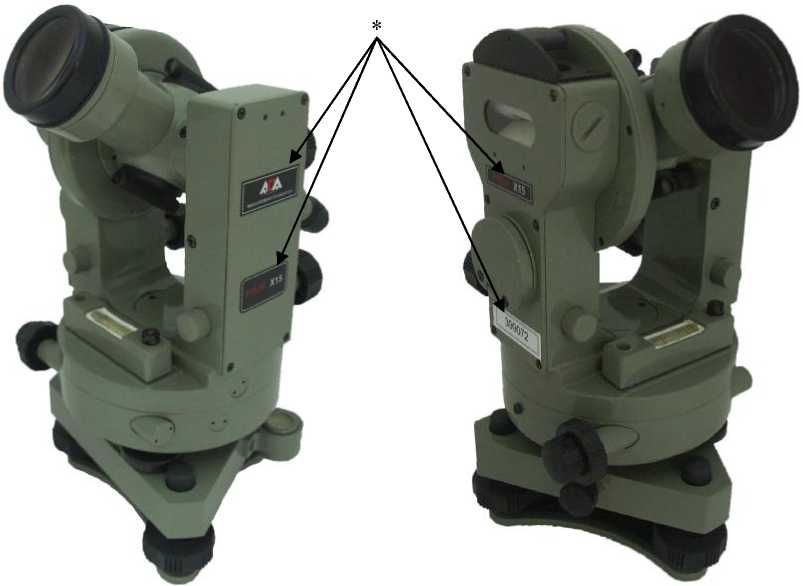

Рисунок 1 - Внешний вид теодолита и схема размещения наклеек
Рисунок 2 - Внешний вид футляра и схема размещения теодолита в футляре
Примечание ** - места пломбирования от несанкционированного доступа Рисунок 3 - Схема пломбировки от несанкционированного доступа
Технические характеристики
Метрологические и технические характеристики теодолитов приведены в таблице 1.
Таблица 1
|
Наименование метрологических и технических характеристик |
Значение характеристик |
|
Диапазон измерений углов, градусы: - горизонтальных - вертикальных |
от 0 до 360 от минус 90 до 90 |
|
Пределы допускаемой абсолютной средней квадратической погрешности измерений углов: - горизонтальных - вертикальных |
15" 15" |
|
Длина зрительной трубы, мм, не менее |
172 |
|
Диаметр входного зрачка, мм, не менее |
40 |
|
Наименование метрологических и технических характеристик |
Значение характеристик |
|
Увеличение зрительной трубы, не менее |
28х |
|
У гол поля зрения зрительной трубы, не менее |
1° 20' |
|
Наименьшее расстояние визирования зрительной трубы, м |
2 |
|
Коэффициент нитяного дальномера |
100 ± 1 |
|
Постоянное слагаемое нитяного дальномера |
0 |
|
Диапазон работы компенсатора |
± 2' |
|
Пределы допускаемой абсолютной систематической составляющей погрешности компенсатора на 1' наклона оси теодолита |
± 0,8" |
|
Увеличение оптического центрира, не менее |
2х |
|
У гол поля зрения оптического центрира, не менее |
4° |
|
Наименьшее расстояние визирования оптического центрира, м |
0,7 |
|
Цена деления уровней: - круглого - цилиндрического |
8'/2 мм 30"/2 мм |
|
Срок службы, лет, не менее |
6 |
|
Г абаритные размеры (длина х ширина х высота), мм, не более |
130 х 130 х 300 |
|
Масса, кг, не более: - теодолита - футляра |
3,0 2,5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от минус 25 до 45 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус теодолита методом наклейки.
Комплектность
В комплект поставки входят:
- теодолит оптический ADA Prof-X15 - 1 шт.;
- нитяной отвес - 1 шт.;
- крышка для объектива зрительной трубы - 1 шт.;
- салфетка для оптики - 1 шт.;
- набор инструментов - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- футляр - 1 шт.
Поверка
Осуществляется по документу Р 50.2.024-2002 «ГСИ. Теодолиты и другие геодезические угломерные приборы. Методика поверки».
Основные средства поверки:
- эталонная установка для поверки теодолитов ЭУ-2 (Рег. № 43685-10), диапазон измерений углов в горизонтальной плоскости от 0 до 360°, в вертикальной плоскости ± 45°; пределы допускаемой абсолютной погрешности измерений углов при доверительной вероятности 0,95 ± 0,3";
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
Сведения о методах измерений
Теодолиты оптические ADA Prof-X15. Руководство по эксплуатации.
Нормативные документы
ГОСТ 8.016-81 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла.
Рекомендации к применению
Осуществление геодезической и картографической деятельности, в том числе при измерении углов в геодезических сетях, теодолитных съемках, изыскательских и строительных работах, прикладной геодезии.
Другие Теодолиты
